MEC-XPF-5.2S 5. 维修保养 XPF 机械手册 125 MFU-40 托架电路板保险丝的更换方法 1 台 MFU-40 上装载 2 块托架电路板。因为在这个电路板上没有装载 LED，所以将机器的电源设定为 ON 的状态下确认以下事宜，需要预先推测可能熔断的一侧。 1. 请从机器上拆除 MFU-40。 2. 请拆除料站平台下的盖板。 3. 请更换预先确认的熔断的保险丝。备注 )因为 I/O 电路板的安装方向有不同，请…

5. 维修保养 MEC-XPF-5.2S

124 XPF 机械手册

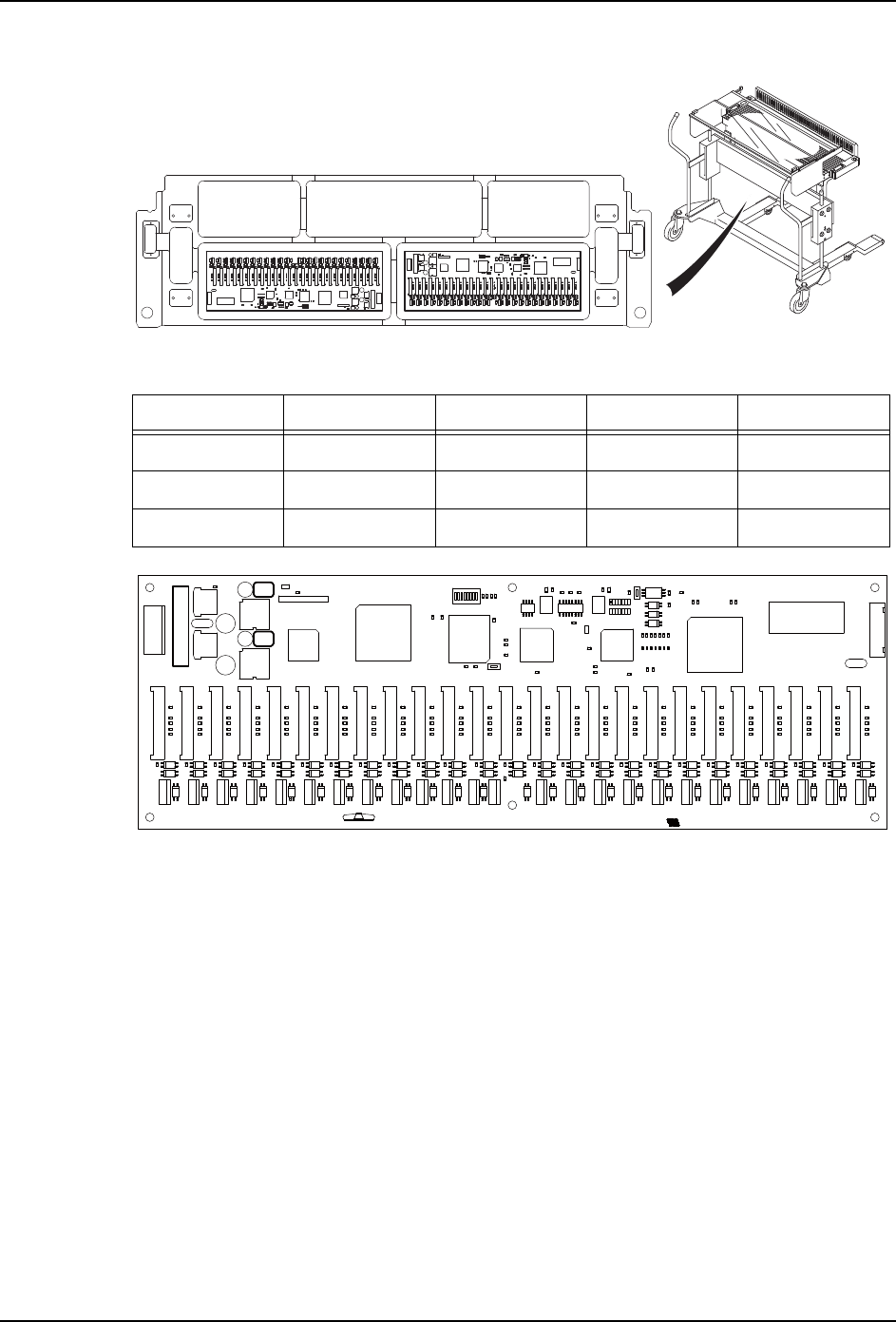

MFU-30 托架电路板保险丝的更换方法

1 台 MFU-30 上装载 2 块托架电路板。

因为在这个电路板上没有装载 LED，所以将机器的电源设定为 ON 的状态下确认以下事宜，需

要预先推测可能熔断的一侧。

1. 请从机器上拆除 MFU-30。

2. 请拆除料站平台下的盖板。

3. 请更换预先确认的熔断保险丝。

备注 )因为料盘托架的安装方向左右不同，请注意。

4. 请拆除料站平台下的盖板。

记号型号编码号码熔断确认 LED 备注

F1 DM10 H2001R 没有 1A

F2 DM10 H2001R 没有 1A

F3 UXO 250V 8A H2125C 没有 8A

08MEC-0094a

08MEC-0093

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

MEC-XPF-5.2S 5. 维修保养

XPF 机械手册 125

MFU-40 托架电路板保险丝的更换方法

1 台 MFU-40 上装载 2 块托架电路板。

因为在这个电路板上没有装载 LED，所以将机器的电源设定为 ON 的状态下确认以下事宜，需

要预先推测可能熔断的一侧。

1. 请从机器上拆除 MFU-40。

2. 请拆除料站平台下的盖板。

3. 请更换预先确认的熔断的保险丝。

备注 )因为 I/O 电路板的安装方向有不同，请注意。

4. 请安装料站平台下的盖板。

记号型号编码号码熔断确认 LED 备注

F1，F2 UXO 250V 1.6A H2125B 无 1.6A

F3 UXO 250V 8A H2125C 无 1.6A

08MEC-0427

08MEC-0182

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

5. 维修保养 MEC-XPF-5.2S

126 XPF 机械手册

BTU-A/BTU-A2 保险丝的更换方法

在 BTU-A/BTU-A2 上，装载了 1 块中转电路板和 1 块远程控制 I/O。

( 料盘中转电路板 )

(远程控制I/O)

记号型号编码号码熔断确认 LED 备注

35F1 DM20 H20013 PL1 2A

35F2 DM20 H20013 PL2 2A

35F3 DM20 H20013 PL3 2A

35F4 DM20 H20013 PL4 2A

记号型号编码号码熔断确认 LED 备注

F1 DM10 H2001R LED1 1A

F3 DM10 H2001R LED3 1A

PL3

PL1

08MEC-0095Sa

35F4

35F3

35F2

PL2

PL4

35F1

LED3

LED1

䖰⿟,/O

᭭ⲬЁ䕀⬉䏃ᵓ
