MEC-XPF-5.2S 5. 维修保养 XPF 机械手册 127 1. 请 拆除 BTU-A/BTU-A2 伺服箱 前面的盖板。 2. 请确认是否有 LED 熄灯的地方。熄灯的地方的保险丝熔断了 。保险丝与 LED 如下对应。 备注 )在电源 ON 的状态下，请不要拆除保险丝。 3. 请 从机器上拆除 BTU-A/BT U-A2。 4. 请更换熔断的保险丝。 5. 请返还伺服箱盖板。 6. 请安装 BTU-A/BTU-A2 到机器上。…
5. 维修保养 MEC-XPF-5.2S
126 XPF 机械手册

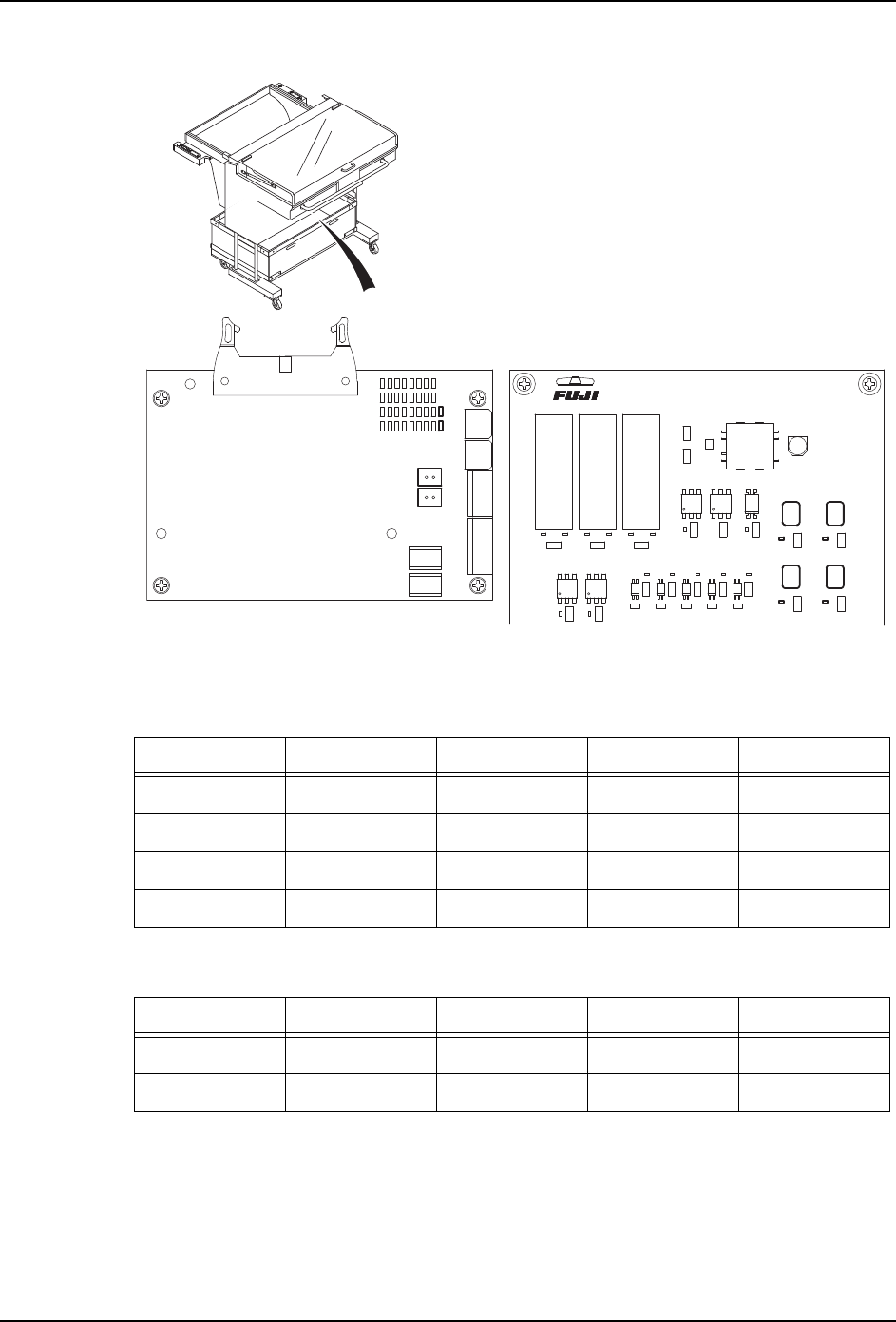

BTU-A/BTU-A2 保险丝的更换方法
在 BTU-A/BTU-A2 上，装载了 1 块中转电路板和 1 块远程控制 I/O。
( 料盘中转电路板 )
(远程控制I/O)
记号 型号 编码号码 熔断确认 LED 备注
35F1 DM20 H20013 PL1 2A
35F2 DM20 H20013 PL2 2A
35F3 DM20 H20013 PL3 2A
35F4 DM20 H20013 PL4 2A
记号 型号 编码号码 熔断确认 LED 备注
F1 DM10 H2001R LED1 1A
F3 DM10 H2001R LED3 1A
PL3
PL1
F1
F3
08MEC-0095Sa
35F4
35F3
35F2
PL2
PL4
35F1
LED3
LED1
䖰,/O
᭭ⲬЁ䕀⬉䏃ᵓ
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 5. 维修保养
XPF 机械手册 127
1. 请拆除 BTU-A/BTU-A2 伺服箱前面的盖板。
2. 请确认是否有 LED 熄灯的地方。熄灯的地方的保险丝熔断了。保险丝与 LED 如下对应。
备注 )在电源 ON 的状态下，请不要拆除保险丝。
3. 请从机器上拆除 BTU-A/BTU-A2。
4. 请更换熔断的保险丝。
5. 请返还伺服箱盖板。
6. 请安装 BTU-A/BTU-A2 到机器上。
中转电路板的 LED 保险丝
35F1 PL1
35F2 PL2
35F3 PL3
35F4 PL4
远程控制 I/O 的 LED 保险丝
F1 LED1
F3 LED3
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
5. 维修保养 MEC-XPF-5.2S
128 XPF 机械手册
MTU-A/MTU-A2 保险丝的更换方法
在 MTU-A/MTU-A2 上，装载 1 块中转电路板、2 块远程控制 I/O 和一块托架电路板。
( 料盘中转电路板 )
记号 型号 编码号码 熔断确认 LED 备注
35F1 DM20 H20013 PL1 2A
35F2 DM20 H20013 PL2 2A
35F3 DM20 H20013 PL3 2A
35F4 DM20 H20013 PL4 2A
㧻㧺
㧝㧞㧟㧠㧡㧢㧣㧤
㧻㧺
㧝㧞㧟㧠㧡㧢㧣㧤
㧻㧺
㧝㧞㧟㧠㧡㧢㧣㧤
㧻㧺
㧝㧞㧟㧠㧡㧢㧣㧤
MTU-A
08MEC-0096S
F1
LED1
LED3
F3
LED1
LED3
F1
F3
35F3 35F4
35F1 35F2
F1
F2
F3
䖰I/O : FH1218***+FH1219***
䖰I/O : FH1218***-K
᭭ⲬЁ䕀⬉䏃ᵓ
ᠬᶊ⬉䏃ᵓ
