MEC-XPF-5.2S 6. 胶着剂涂敷装置 ( 选项 ) XPF 机械手册 135 h. 请用手指按住下述插图的箭头部分，抬起 压住卷纸的前端部分。 i. 请把卷纸的前端插入到压纸板的下面。 j. 如下述插图一样使卷纸通过。 k. 将卷纸的前端用粘纸固定在卷芯上。 08M E C - 0 4 28 08MEC-0429S ो㒌 08MEC-0106Sa ो㒌 ो㢃 08MEC-0104Sa ㉬㒌 ो㒌 VVjge7dV VVjge7…
6. 胶着剂涂敷装置 ( 选项 ) MEC-XPF-5.2S
134 XPF 机械手册
6.2 安装
6.2.1 在胶着剂检查单元上设置卷纸

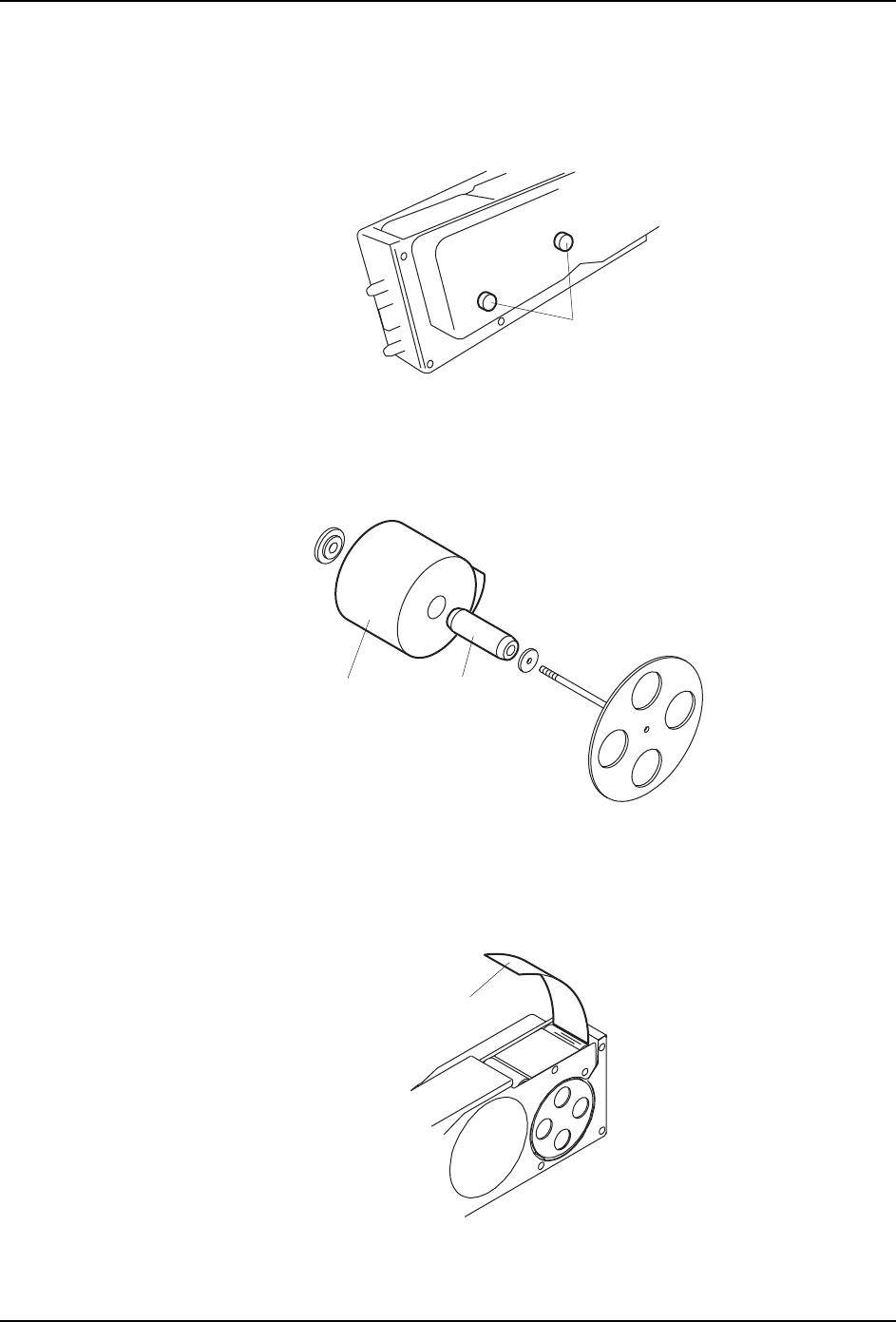

a. 请拧松在齿轮相反侧的安装螺栓，取下 2 处的螺丝。
b. 请拆除前方的轴。
c. 请在卷纸上设置硅的卷芯。
d. 请设置卷芯和卷纸到轴上，返还到原来的位置。
e. 请将前方轴安装在胶着剂检查单元主体上。
f. 请拧紧在齿轮相反侧的固定螺栓，固定前方轴。
g. 请从微缝中拉出卷纸的前端。
0(&6
ᅮԡ㶎ᷧ
ो㒌
⸙㢃
08MEC-0102S
ो㒌
08MEC-0103S
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 6. 胶着剂涂敷装置 ( 选项 )
XPF 机械手册 135

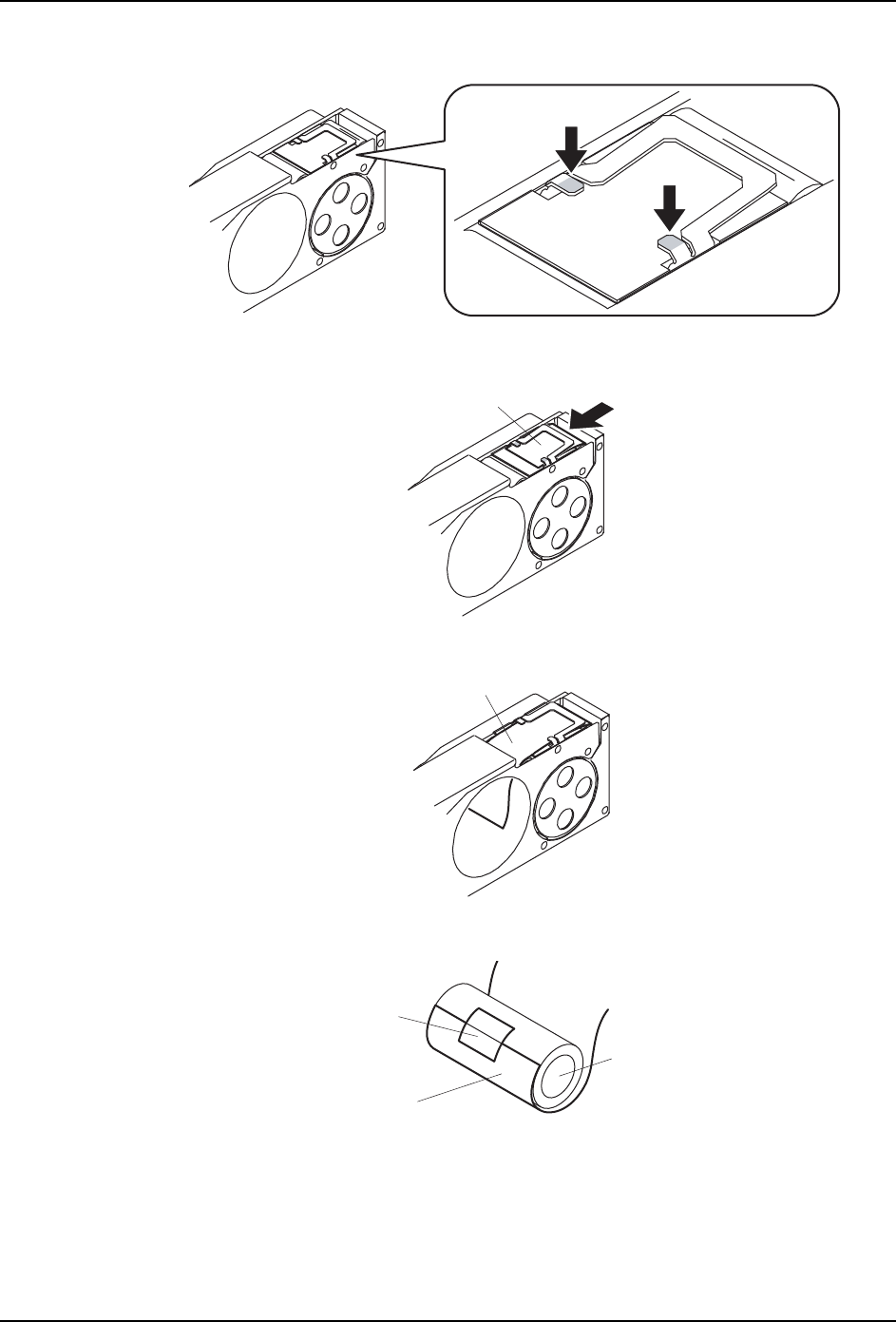

h. 请用手指按住下述插图的箭头部分，抬起压住卷纸的前端部分。
i. 请把卷纸的前端插入到压纸板的下面。
j. 如下述插图一样使卷纸通过。
k. 将卷纸的前端用粘纸固定在卷芯上。
08MEC-0428
08MEC-0429S
ो㒌
08MEC-0106Sa
ो㒌
ो㢃
08MEC-0104Sa
㉬㒌
ो㒌
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
6. 胶着剂涂敷装置 ( 选项 ) MEC-XPF-5.2S
136 XPF 机械手册
l. 将硅芯安装到卷芯上。
m. 请将后方轴安装到胶着剂检查单元主体上。
n. 请拧紧在齿轮相反侧的固定螺栓，固定后方轴。
08MEC-0105Sa
ो㢃
⸙㢃
