7. 调整 MEC-XPF-5.2S

146 XPF 机械手册

X 轴伺服放大器（R 系列）参数的确认

使用机器主体内的液晶操作面板可以确认参数。

注意 )请按照 Fuji 销售员的指示进行参数等的变更。请绝对不要擅自变更设定，导致机器的

破损。

操作方法

1. 每按一次 Mode Key，就按下图的顺序切换显示。请仅仅限定在用图中折线框起来的部分

的确认动作。

02'(

02'( 02'(

02'(

0(&6

⬉⑤21

෎ᴀখ᭄

ϔ㠀খ᭄

㞾ࡼ䇗ᭈ

䆩䖤䕀

㋏㒳খ᭄

᡹䄺ग़৆

&38B9HU

⢊ᗕᰒ⼎ ⲥ㾚఼

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

MEC-XPF-5.2S 7. 调整

XPF 机械手册 147

状态显示模式

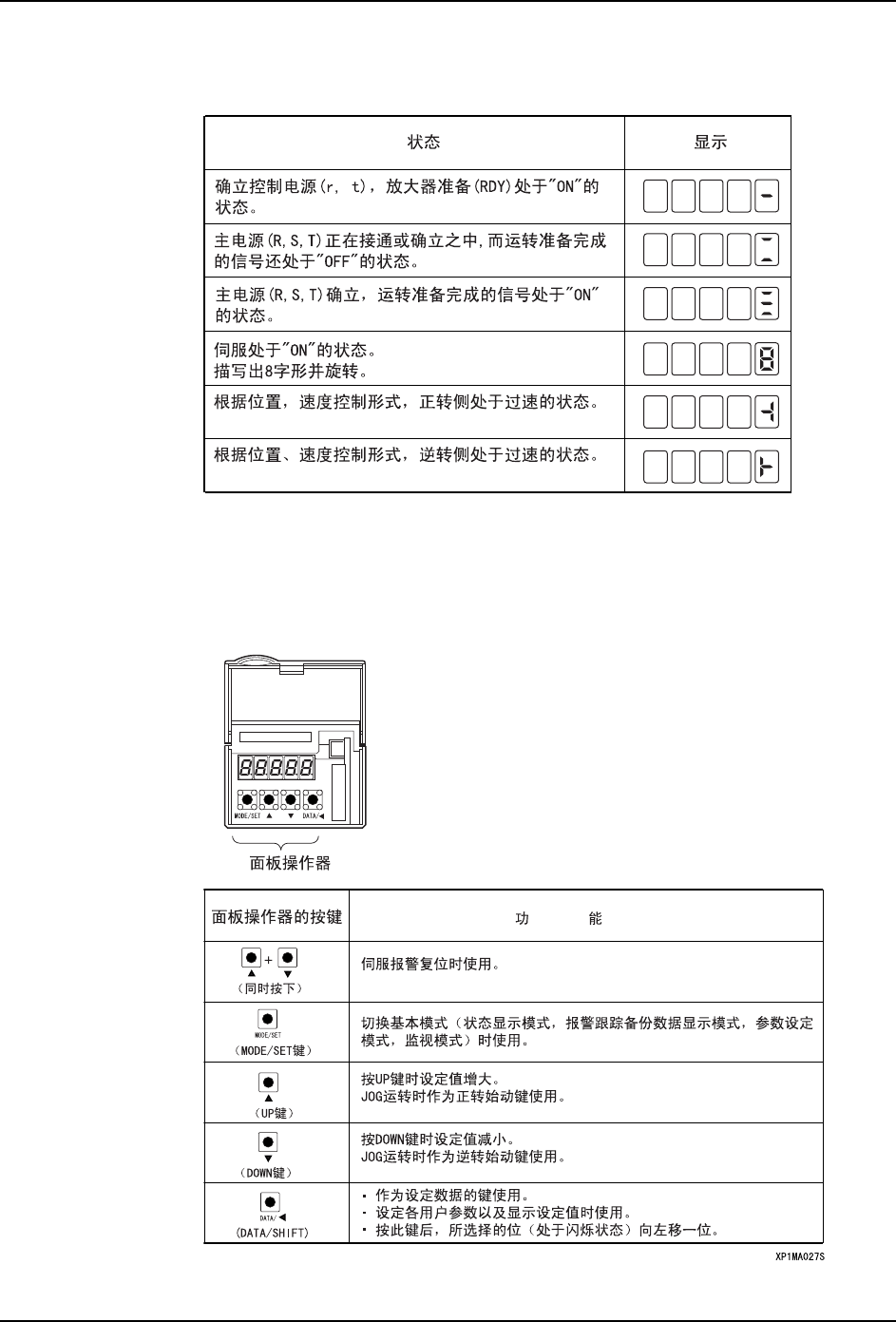

1. 在此模式上伺服放大器的状态如下表所示。

Y、Z、θ、R 轴伺服放大器（∑ - Ⅲ系列）参数的确认

使用操作面板可以确认参数。

注意 )请按照 Fuji 销售员的指示进行参数等的变更。请绝对不要擅自变更设定，导致机器的

破损。

08MEC-0080S

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

7. 调整 MEC-XPF-5.2S

148 XPF 机械手册

模式的切换

1. 每按一次 [MODE/SET]，就按下图的顺序切换显示。请仅仅限定在用图中折线框起来的部

分的确认动作。

2. 使用 [DATA/SHIFT] 和 [UP/DOWN] 后，可以选择目标用户系数。在此状态下按 [DATA/

SHIFT]1 秒以上后，显示出在各个模式中所选择的标号的内容。

用户参数确认模式（Pn □□□）

1. 使用该功能，可以确认用户常数。

在此表示确认用户定义 Pn100 （速度回路增益）的内容的步骤。
