MEC-XPF-5.2S 7. 调整 XPF 机械手册 149 2. 操作面板的显示位数为 5 位数。常数为 6 位数以上时显示如下。 3. 以参数「Pn20E ＝ 1234567 890」为例说明显示的方法。 VVjge7dV VVjge7dV Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

7. 调整 MEC-XPF-5.2S

148 XPF 机械手册

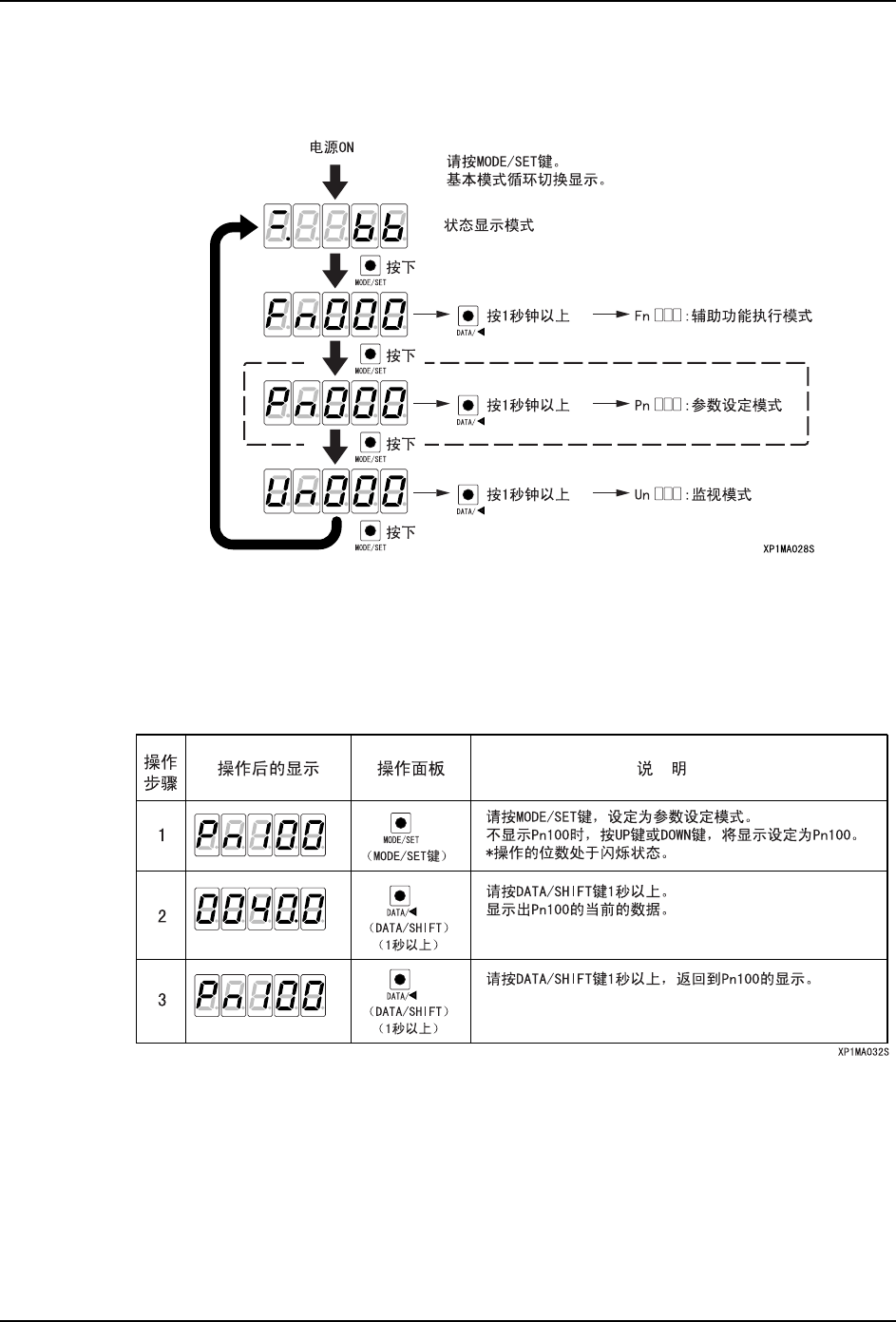

模式的切换

1. 每按一次 [MODE/SET]，就按下图的顺序切换显示。请仅仅限定在用图中折线框起来的部

分的确认动作。

2. 使用 [DATA/SHIFT] 和 [UP/DOWN] 后，可以选择目标用户系数。在此状态下按 [DATA/

SHIFT]1 秒以上后，显示出在各个模式中所选择的标号的内容。

用户参数确认模式（Pn □□□）

1. 使用该功能，可以确认用户常数。

在此表示确认用户定义 Pn100 （速度回路增益）的内容的步骤。

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

MEC-XPF-5.2S 7. 调整

XPF 机械手册 149

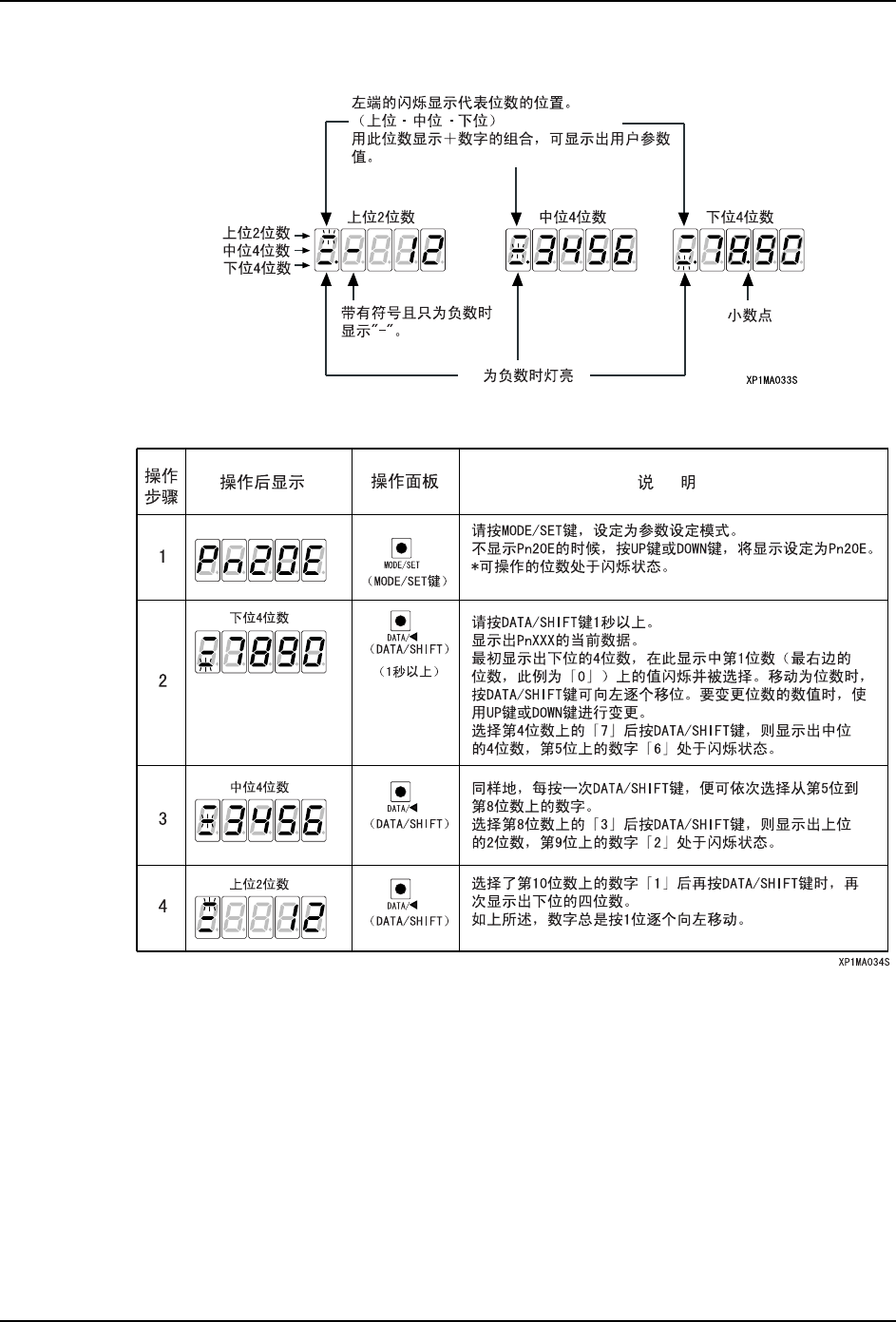

2. 操作面板的显示位数为 5 位数。常数为 6 位数以上时显示如下。

3. 以参数「Pn20E ＝ 1234567890」为例说明显示的方法。

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

7. 调整 MEC-XPF-5.2S

150 XPF 机械手册

B、T、U 轴伺服放大器（MR-J2S 系列）参数的确认

使用机器主体内的面板操作器可以确认参数。

注意 )请按照 Fuji 销售员的指示进行参数等的变更。请绝对不要擅自变更设定，导致机器的

破损。

02'( 83 '2:1 6(7

0(&6

ৡ⿄g⫼䗨

⬉∴༈

ޓᄬᬒֱᄬ㒱ᇍԡ㕂⫼ⱘ⬉∴Ǆ

⬉∴᥹ᦦӊ&21

ޓᄬᬒֱᄬ㒱ᇍԡ㕂⫼ⱘ⬉∴Ǆ

ᰒ⼎䚼

ޓḍ᥂ԡ↉/('ǃᰒ⼎Ԏ᳡ⱘ⢊ᗕg᡹䄺1RǄ

᪡԰䚼

ޓᰒ⼎᪡԰⢊ᗕg䆞ᮁg᡹䄺gখ᭄g⚍㸼Ǆ

䆒ᅮ᭄᥂Ǆ

ব᳈৘Ͼ῵ᓣⱘᰒ⼎᭄᥂Ǆ

ব᳈῵ᓣǄ
