MEC-XPF-5.2S 4. 基本操作 XPF 机械手册 33 在 XPF-L 生产中供料器插拔非对应机的 Side2 上装载 MTU-40 的盖板位置 : 盖板位置的变更步骤 : 如果盖板折叠为 2 个的时候，请打开供应侧。盖板在面前处于斜放的位置上被锁定时，请按照以下的步骤改变盖板的位置。 1. 在拉出盖板台左右侧旋钮的状态下，请用双手同时将盖板台向上方拉出。 2. 请确认供应侧也有盖板。 08M E C - 0 263…

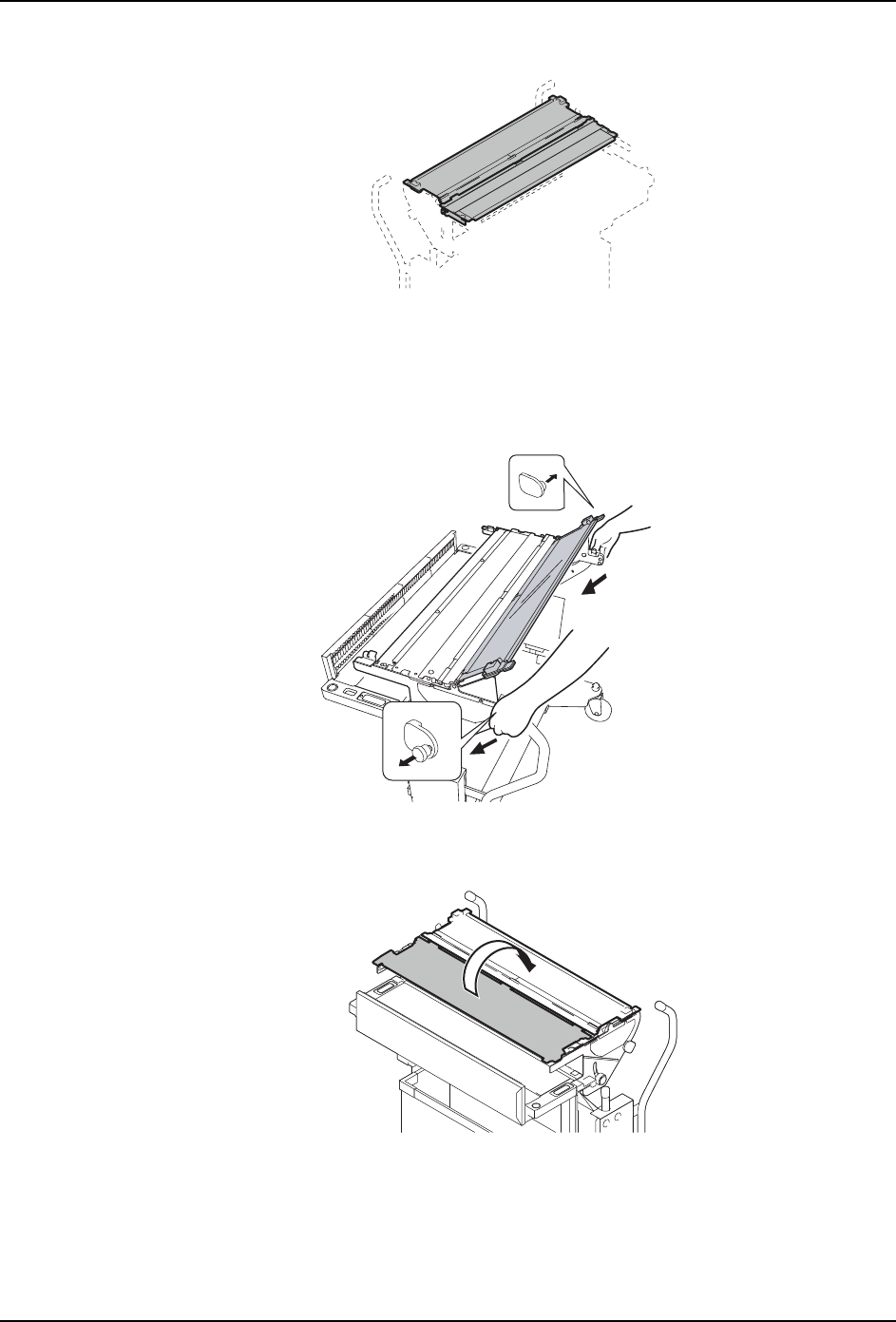

4. 基本操作 MEC-XPF-5.2S

32 XPF 机械手册

在 XPF-L 的 Side2 插拔对应机的 Side2 上装载 MTU-40 的盖板位置 :

盖板位置的变更步骤 :

1. 如果盖板折叠为 2 个放入的时候，请打开供应侧。

2. 在拉出盖板台左右侧旋钮的状态下，请用双手同时将盖板台向上方拉出。

注意 )将盖板台拉到上升端后左右的挂钩就锁定了。请不要在锁定的状态下改变盖板位置，

会造成破损。

08MEC-0264S

᪡԰ջ

ᴎ఼ջ

08MEC-0265

08MEC-0266a

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

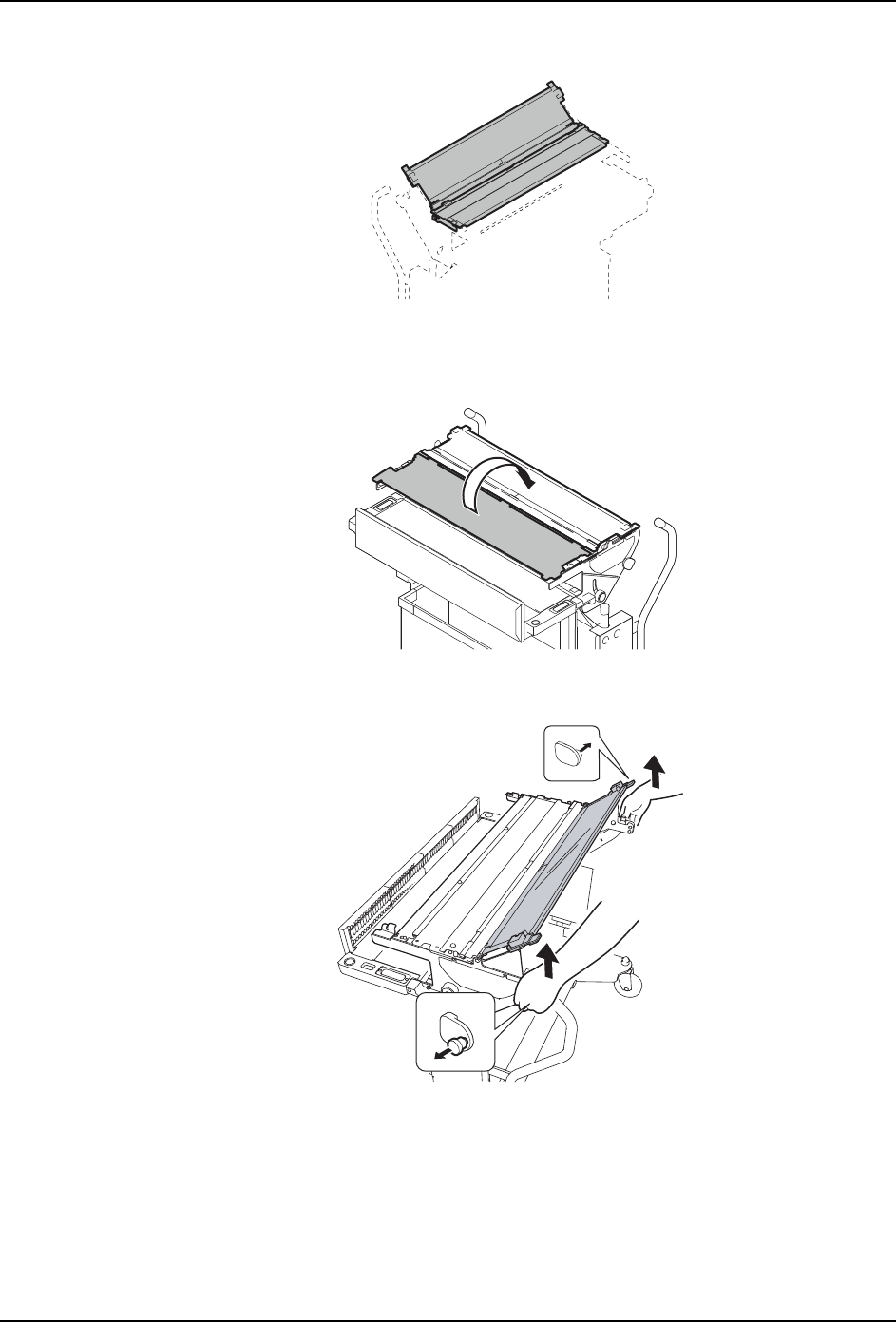

MEC-XPF-5.2S 4. 基本操作

XPF 机械手册 33

在 XPF-L 生产中供料器插拔非对应机的 Side2 上装载 MTU-40 的盖板位置 :

盖板位置的变更步骤 :

如果盖板折叠为 2 个的时候，请打开供应侧。盖板在面前处于斜放的位置上被锁定时，请按

照以下的步骤改变盖板的位置。

1. 在拉出盖板台左右侧旋钮的状态下，请用双手同时将盖板台向上方拉出。

2. 请确认供应侧也有盖板。

08MEC-0263S

᪡԰ջ

ᴎ఼ջ

08MEC-0261a

08MEC-0265

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

4. 基本操作 MEC-XPF-5.2S

34 XPF 机械手册

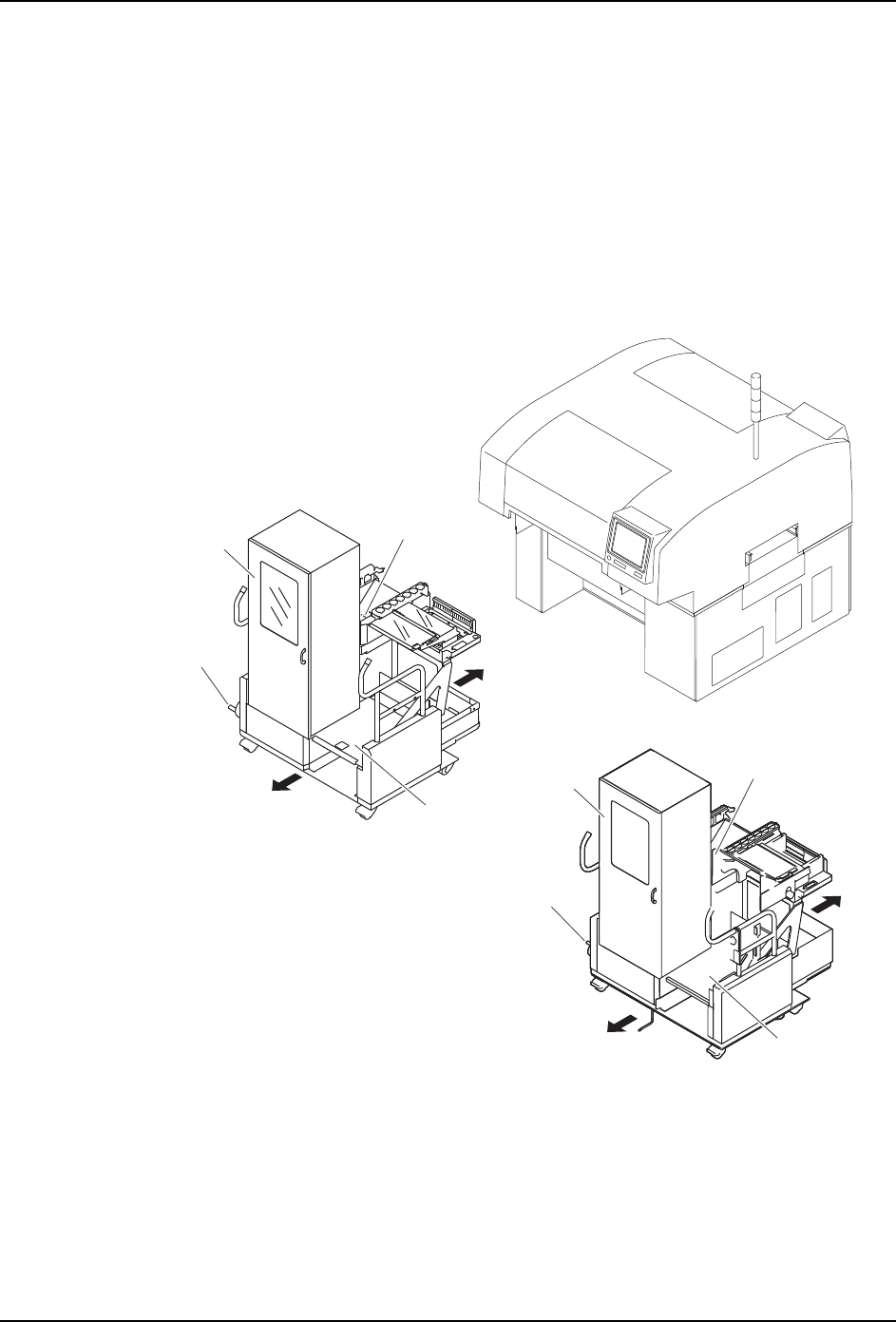

4.6 MTU-A/MTU-A2 的使用注意点

4.6.1 使用上的注意点

1. 安全门是电子锁。在开锁时请使用料盘操作画面将料盘箱返还到供应位置。

2. 机器运转中请不要脚踩在料盘塔右侧的踏板上。

注意 )用脚踩在踏板上时 , 请确认机器是否处于停止中。此外 , 负载限制为 100Kg, 请不要超

过以上负载。

3. MTU-A 在 XPF-L 的 Side2 插拔非对应机上不对应。

4. 将 MTU-A2 安装到 XPF-L 的 Side2 插拔非对应机上时，请更换侧盖板。

注意 )MTU-A/MTU-A2 左侧的手柄是调整料盘前后的倾斜用的，不是调整高度用的。

备注 )有关 XPF-L 的 Side2 插拔对应机和 Side2 插拔非对应机的区分法，请参照「3.1.2 机

器后侧（Side2）」。

5. 如果装载了 MTU-A/MTU-A2 后，前后不平衡时，请用左边的摇柄进行高度 ( 倾斜度 ) 的微

调整。水平度用 MTU-A/MTU-A2 中心部的水平仪可以测定。

注意 )松开的时候的注意

按下松开按键之前，请把摇柄反时针方向旋转后将高度返回到指示的范围内。

∈ᑇҾ

08MEC-0011Sb

෎ᑻ䚼ߚ

ᨛᶘ

ᅝܼ䮼

ᨛᶘ

[MTU-A]

[MTU-A2]

∈ᑇҾ

෎ᑻ䚼ߚ

ᅝܼ䮼
