4. 基本操作 MEC-XPF-5.2S 36 XPF 机械手册 4.6.2 MTU-A/MTU-A2 的装卸方法 注意 )请绝对不要在下述地方移动 MTU-A/MTU-A2。 ·有倾斜和台阶的地方 ·表面凹凸大的地板和路面上 机器有可能沿着斜面 下滑、翻 倒而造成受到重伤 ，此外， 有可能机器的脚 轮破损 或者脚轮产生剧烈的磨损。 安装 1. 为了防止料盘托架上的元件飞散，请事前 取下料盘箱内的料盘托架。 2. MT U-A2 的时候…
MEC-XPF-5.2S 4. 基本操作
XPF 机械手册 35

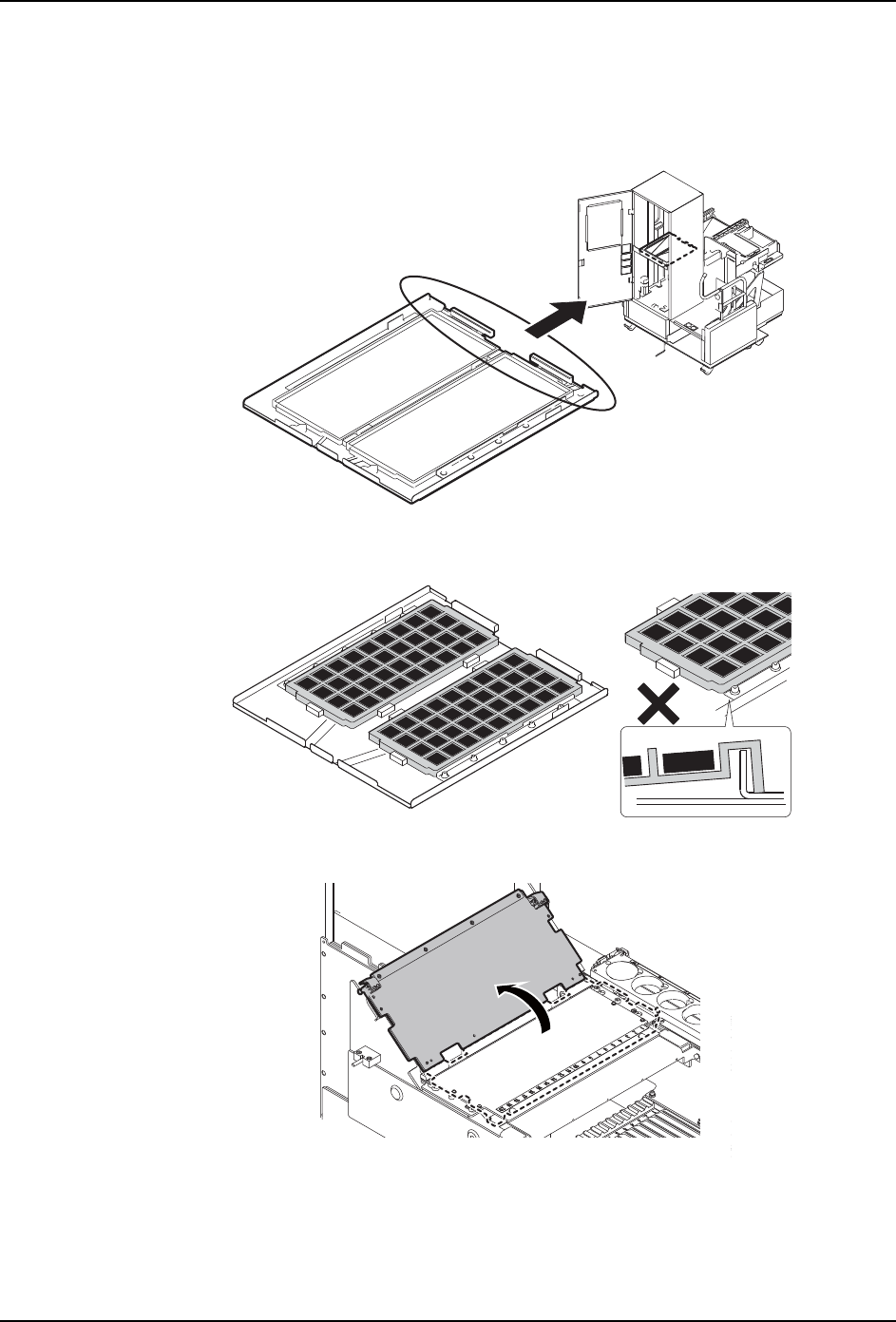

6. 因为 MTU-A/MTU-A2 比较沉重，请慢慢地进行装卸。急剧地拉的话，有操作者被夹在 MTU-
A/MTU-A2 和墙等之间的危险性。另外，急剧地压入进行装载时，有损坏 XPF 主机的危险
性。
7. 请将料盘托架的夹紧部 ( 切口部 ) 面向机器侧安装。
8. 请一边注意不要碰到料盘托架前方的壁，一边把料盘搭载到料盘托架上。
9. 请将 MTU-A2 的料站平台盖板安装到指定的位置。
08MEC-0267a
08MEC-0161
08MEC-0251
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
4. 基本操作 MEC-XPF-5.2S
36 XPF 机械手册
4.6.2 MTU-A/MTU-A2 的装卸方法
注意 )请绝对不要在下述地方移动 MTU-A/MTU-A2。
·有倾斜和台阶的地方
·表面凹凸大的地板和路面上
机器有可能沿着斜面下滑、翻倒而造成受到重伤，此外，有可能机器的脚轮破损
或者脚轮产生剧烈的磨损。
安装
1. 为了防止料盘托架上的元件飞散，请事前取下料盘箱内的料盘托架。
2. MTU-A2 的时候，请根据需要更换侧盖板。（请参考 「4.6.3 MTU-A2 的侧盖板的更换方
法 」。）
3. 请把 MTU-A/MTU-A2 慢慢地压入到机器主体中，直到碰到停止块为止。
4. 请从 「主画面」选择 「机器操作」、「Side 2 夹紧」。显示出确认启动对话框。
5. 按下启动按键，夹紧 MTU-A/MTU-A2。
6. 下一步进行找出料盘往复臂的水平。
· 旋转摇柄进行调整，尽量使水平仪的刻度到达中央。
( 顺时针旋转→千斤顶上升 )/( 逆时针旋转→千斤顶下降 )
7. 请将可倾倒式手柄固定。
8. 请打开料盘电梯门，将料盘托架安装到料盘箱的挂钩内。
9. 装载料盘元件后，请轻轻地关闭 MTU-A/MTU-A2 的门。
拆除
1. 为了防止料盘托架上的元件飞散，请事前取下料盘箱内的料盘托架。
2. 请将可倾倒式手柄倒下。
3. 请将操作面板的切换开关切换到 Side 2。
4. 请将千斤顶手柄逆时针方向旋转，使千斤顶下降。
5. 请从 Side 2 的「主画面」选择「机器操作」、「Side 2 松开」。显示出启动确认对话框。
6. 按下启动按键后，松开 MTU-A/MTU-A2。
7. 请再次确认松开后，从机器主体中慢慢地拉出 MTU-A/MTU-A2。
注意 )
1.将元件供应单元安装到机器上去的时候，请注意不要将手指夹入到机器和供应单元
之间。
2.在开关后部安全盖罩的时候，请充分注意不要将手夹入到中间的折叠部。
3.请不要将手夹入到安全盖罩的间隙中。
4.进行元件供应装置的装卸时，请注意不要与机器相干涉。
5.在关闭盖罩时，请确实地关闭。
6.请不要将手放入 MTU-A/MTU-A2 开口部。
7.将 MTU-A/MTU-A2 上升或者下降时，请注意不要将手足或者物品夹入。
8.请不要将手放入拆除的 MTU-A/MTU-A2 的废料带箱后的孔中。因为有废料带切刀切断
手指的危险性。
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 4. 基本操作
XPF 机械手册 37

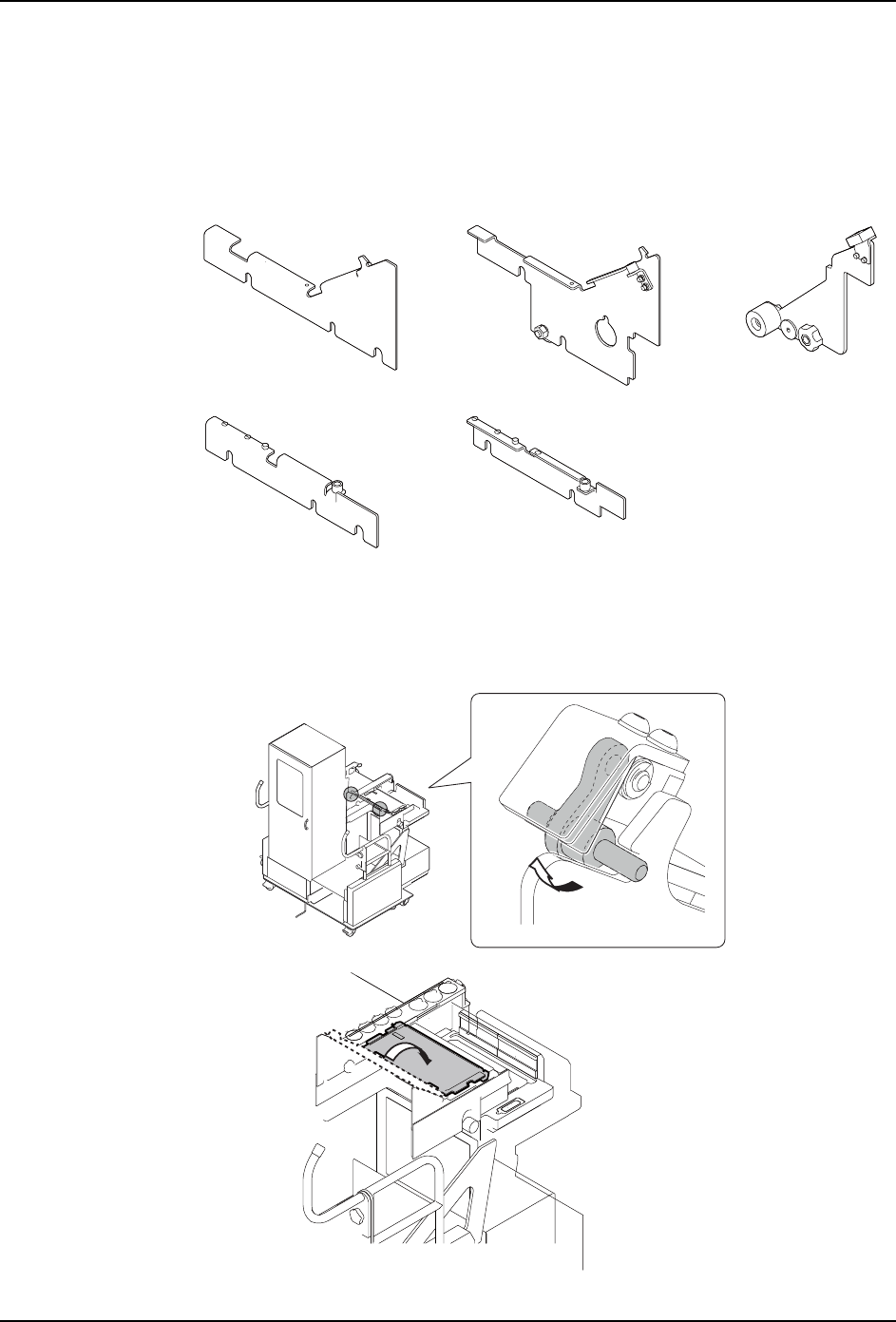

4.6.3 MTU-A2 侧盖板的更换方法
将在 XPF-W 以及 XPF-L 的 Side2 插拔对应机器上使用的 MTU-A2 装载在 XPF-L 的 Side2 插拔
非对应机器上的时候，或者将在 XPF-L 的 Side2 插拔非对应机器上使用的MTU-A2 装载到 XPF-
W 以及 XPF-L 的 Side2 插拔对应机器上的时候，需要更换 MTU-A2 的侧盖板。请按照下列步
骤更换平板。
备注 )有关 XPF-L 的 Side2 插拔对应机和 Side2 插拔非对应机的区分法，请参照 「3.1.2 机
器后侧 （Side2）」。
更换方法 :
1. 顶盖板被左右的挂钩锁定。请用手指向上压挂钩解除锁定，使顶盖板对折为 2。
08MEC-0271Sa
>㺙䕑ࠄ;3):ҹঞ;3)/6LGHᦦᢨᇍᑨᴎϞᯊⱘⲪᵓ@
>㺙䕑ࠄ;3)/6LGHᦦᢨ䴲ᇍᑨᴎϞᯊⱘⲪᵓ@
08MEC-0272a
