MEC-XPF-5.2S 4. 基本操作 XPF 机械手册 43 4.7.3 BTU-A2 通用盖板的装卸方法 注意 )将 BTU-A2 从 XPF-L 主体拆除后请进行通用盖板的装卸。 拆除 1. 请将通用盖板向前拉出 50mm 左右之后抬起。 2. 请将拆除的通用盖板收存到 BTU-A2 中。 如下述的插图所 示， 将通用 盖板和 BTU-A2 主体的三 角标记的位置对齐， 将通用 盖板挂在 BTU-A2 主体的废弃箱上挂钩上。 安…
4. 基本操作 MEC-XPF-5.2S
42 XPF 机械手册
4.7.2 BTU-A/BTU-A2 的装卸方法
注意 )请绝对不要移动 BTU-A/BTU-A2 到下述地方。
·有倾斜和阶梯的地方
·表面凹凸大的地面和路面上
机器在斜面上滑动和倾倒后会有导致严重受伤的危险。另外，机器的脚轮有可能破损、
脚轮有可能受到严重磨损。
安装
1. 为了防止平板料盘上的元件飞散，请事前取下平板料盘上的料盘或者取下平板料盘。
2. 将 BTU-A2 安装到 XPF-L 的 Side2 插拔对应机上的时候，请安装通用盖板到 BTU-A2 上。
另外，将 BTU-A2 装载到 XPF-L 的 Side2 插拔非对应机上时。请将通用盖板从 BTU-A2 上
拆除。（请参考 「4.7.3 BTU-A2 通用盖板的装卸方法」。）
3. 请把 BTU-A/BTU-A2 慢慢地压入到机器主体中直到碰到停止块为止。
4. 请从 「主画面」选择 「机器操作」、「Side 2 夹紧」。显示出确认启动对话框。
5. 按下启动按键，夹紧 BTU-A/BTU-A2。
6. 请打开 BTU-A/BTU-A2 的门，安装料盘或者平板料盘。请把定位的 L 型挡块放在指定的位
置。
7. 装载料盘元件后，请轻轻地关闭 BTU-A/BTU-A2 的门。
拆除
1. 为了防止平板料盘上的元件飞散，请事前取下平板料盘上的料盘或者取下平板料盘。
2. 请将操作面板切换开关转换到 Side 2。
3. 请从 Side 2 的「主画面」选择「机器操作」、「Side 2 松开」。显示出确认启动对话框。
4. 按下启动按键后松开 BTU-A/BTU-A2。
5. 请从机器主体中慢慢地拉出 BTU-A/BTU-A2。
注意 )
1.将元件供应单元安装到机器上去的时候，请注意不要将手指夹入到机器和供应单元
之间。
2.在开关后部安全盖罩的时候，请充分注意不要将手夹入到中间的折叠部。
3.请不要将手夹入到安全盖罩的间隙中。
4.进行元件供应装置的装卸时，请注意不要与机器干涉。
5.在关闭盖罩时，请确实地关闭。
6.请不要将手放入 BTU-A/BTU-A2 开口部。
7.在调整 BTU-A/BTU-A2 的高度时，请一个人托住料站部分、另外一个人松开 （或者拧
紧）螺栓。因其重量非常重，托住者有必要注意。
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 4. 基本操作
XPF 机械手册 43

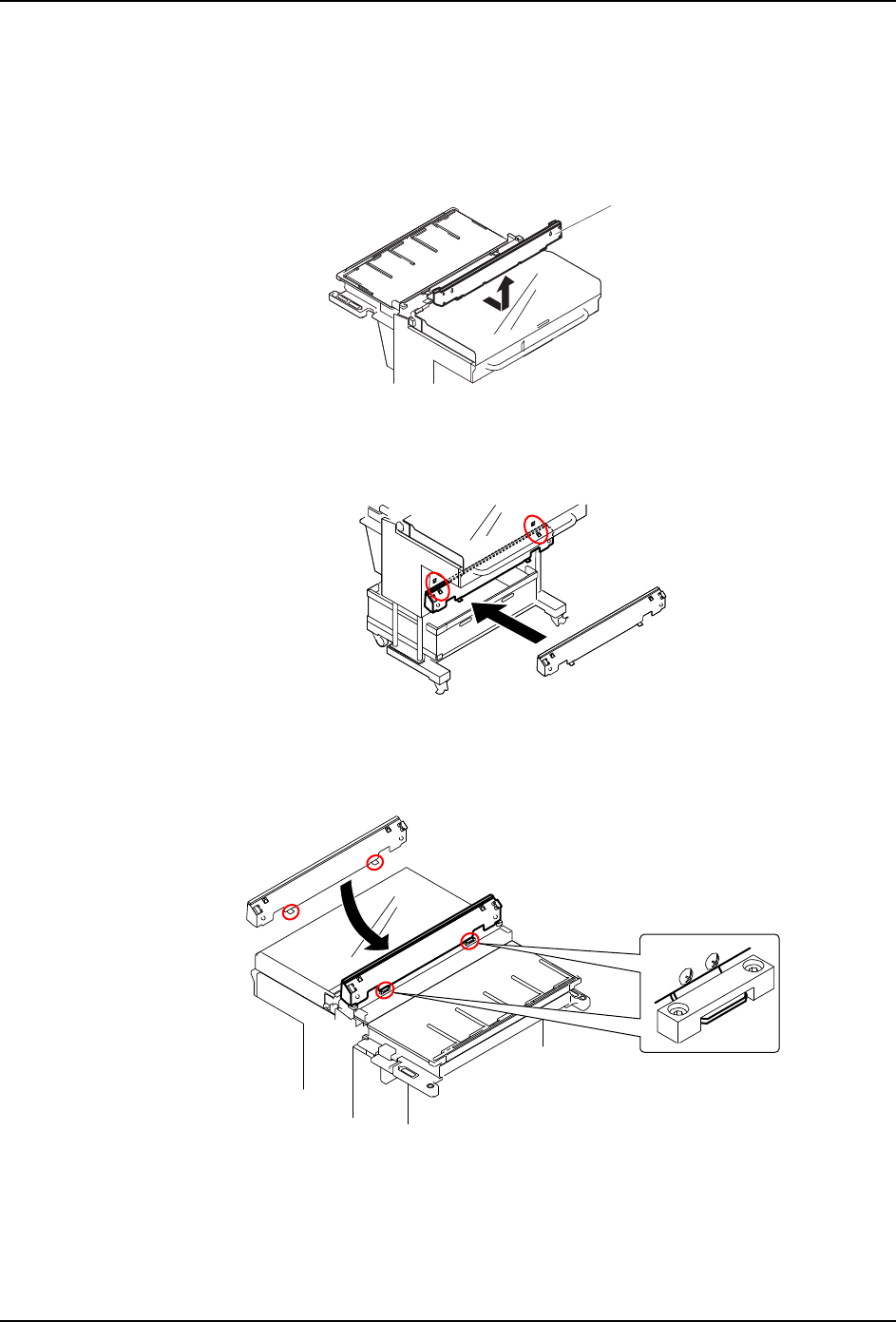

4.7.3 BTU-A2 通用盖板的装卸方法
注意 )将 BTU-A2 从 XPF-L 主体拆除后请进行通用盖板的装卸。
拆除
1. 请将通用盖板向前拉出 50mm 左右之后抬起。
2. 请将拆除的通用盖板收存到 BTU-A2 中。
如下述的插图所示，将通用盖板和 BTU-A2 主体的三角标记的位置对齐，将通用盖板挂在
BTU-A2 主体的废弃箱上挂钩上。
安装
1. 请将通用盖板的突出部分贯通 BTU-A2 上面的突出部的孔，将通用盖板安装到 BTU-A2 主
体上。
08MEC-0431S
䗮⫼Ⲫᵓ
08MEC-0432
08MEC-0433
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
4. 基本操作 MEC-XPF-5.2S
44 XPF 机械手册

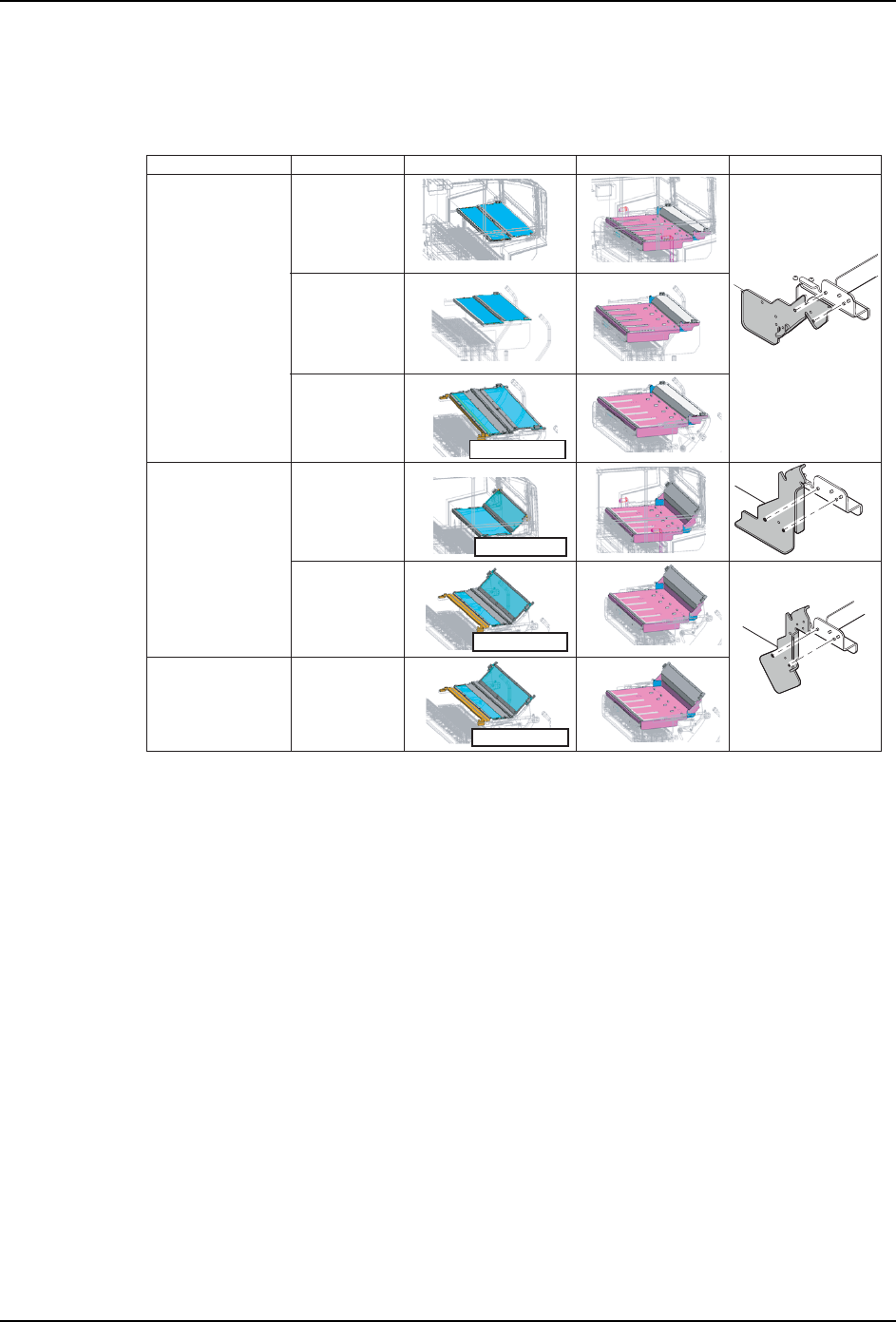

4.8 BTU-B 的装卸
BTU-B 是在 XPF-L/W 的 Side2 料站平台 (MFU 或固定 ) 上装载的料盘元件供应单元。BTU-B 最
大可在子电路板料盘上排列5种JEDEC尺寸的料盘。容易变更料站平台为料盘元件供应单元。
[ 侧板的图号 ]
·侧板 (A): 2MGGTL003701( 右 )、2MGGTL003801( 左 )
·侧板 (B): 2MGGTL003901( 右 )、2MGGTL004001( 左 )
备注 )图号有可能变更。
[ 必要的工具 ]
T型(或者L型)扳手
ᢚ䰸ᣵഫg䱰ᵓ
ᢚ䰸ᣵഫg䱰ᵓ
ᢚ䰸ᣵഫg䱰ᵓ
ᢚ䰸Ⲫᵓ䫕ᅮ䚼ߚ
ջᵓ
ᅮ᭭キ
˄᭭キ˅
ᅮ᭭キ
˄᭭キ˅
;3)/
˄6LGHᦦᢨᇍᑨᴎ˅
;3)/
˄⦄㸠ᴎ˅
%78%ᨁ䕑ϔ㾜㸼
ᢚ䰸䚼ӊ
%78%ᨁ䕑
0)8
0)8
0)8
0)8
;3):
08MEC-0488S
ջᵓ#q
ջᵓ$q
ջᵓ#q
