4. 基本操作 MEC-XPF-5.2S 48 XPF 机械手册 5. 请将盖板设置在侧板上，靠左边在安全传 感器进入的位置上固定。 6. 请 关上 XPF Side2 安全门。 7. 请接通机器的电源，确认 BTU-B 没有问题并能通讯。 08M E C - 0 4 95 J VVjge7dV VVjge7dV Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 4. 基本操作
XPF 机械手册 47

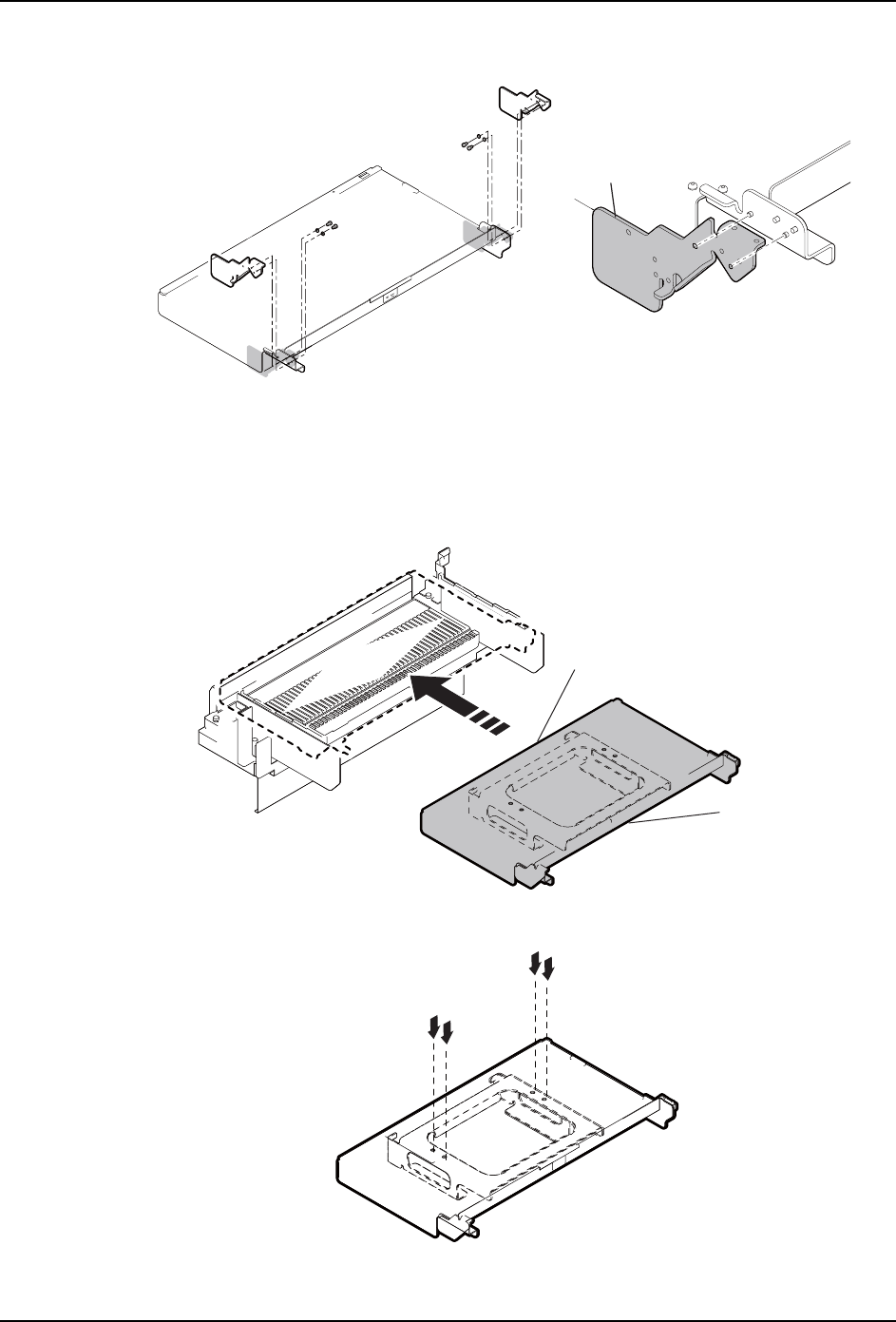

2. 请使盖板安装部分保持水平的状态下安装侧板A到BTU-B上。
3. 请一边使 BTU-B 在 MFU-30 的料站料槽上滑动一边设置。
注意 )如果持有 BTU-B，请抓住在跟前和里头有橡胶把手的地方。
注意 )设置时请当心不要把手夹在料站连接件部和 BTU-B 之间。
注意 )因为 BTU-B 较重，在安装 · 拆除时候，请充分注意不要失落。
4. 请拧紧定位板的螺栓。
08MEC-0487S
ㄟᵓϞ᳝ᅮԡ⫼ⱘᄨDŽ
ջᵓ$
08MEC-0445S
ᏺ‵㛊ⱘᡞ
ᏺ‵㛊ⱘᡞ
08MEC-0446J
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
4. 基本操作 MEC-XPF-5.2S
48 XPF 机械手册
5. 请将盖板设置在侧板上，靠左边在安全传感器进入的位置上固定。
6. 请关上 XPF Side2 安全门。
7. 请接通机器的电源，确认 BTU-B 没有问题并能通讯。
08MEC-0495J
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 4. 基本操作
XPF 机械手册 49
4.8.3 从 BTU-B 返还到固定料站 (50 料站 ) 时
[BTU-B 的拆除 ]
1. 在固定料站上有工作头时，请移动工作头到不受妨碍的位置。
2. 请按下紧急停止按钮，切断主电源。
3. 请打开机器 Side2 的安全门。
4. 请取下 BTU-B 的盖板。
5. 请将在 BTU-B 背面带定位板的螺栓，放松到 2 ～ 3 mm 间隙左右。
备注 )如果完全拆下后比较难拧紧到原状。
6. 请从料站平台取下 BTU-B。
注意 )如果持有 BTU-B，请抓住在跟前和里头有橡胶把手的地方。
注意 )因为 BTU-B 较重，在安装 · 拆除时候，请充分注意不要失落。
08MEC-0448J
08MEC-0454J
08MEC-0489S
ᏺ‵㛊ⱘᡞ
ᏺ‵㛊ⱘᡞ
