4. 基本操作 MEC-XPF-5.2S

58 XPF 机械手册

5. 请从 MFU-40 料站平台取下 BTU-B。

注意 )如果持有 BTU-B，请抓住前后的橡胶把手部分。

注意 )因为 BTU-B 较重，在安装 · 拆除时候，请充分注意不要失落。

[ 必要部件的安装 ]

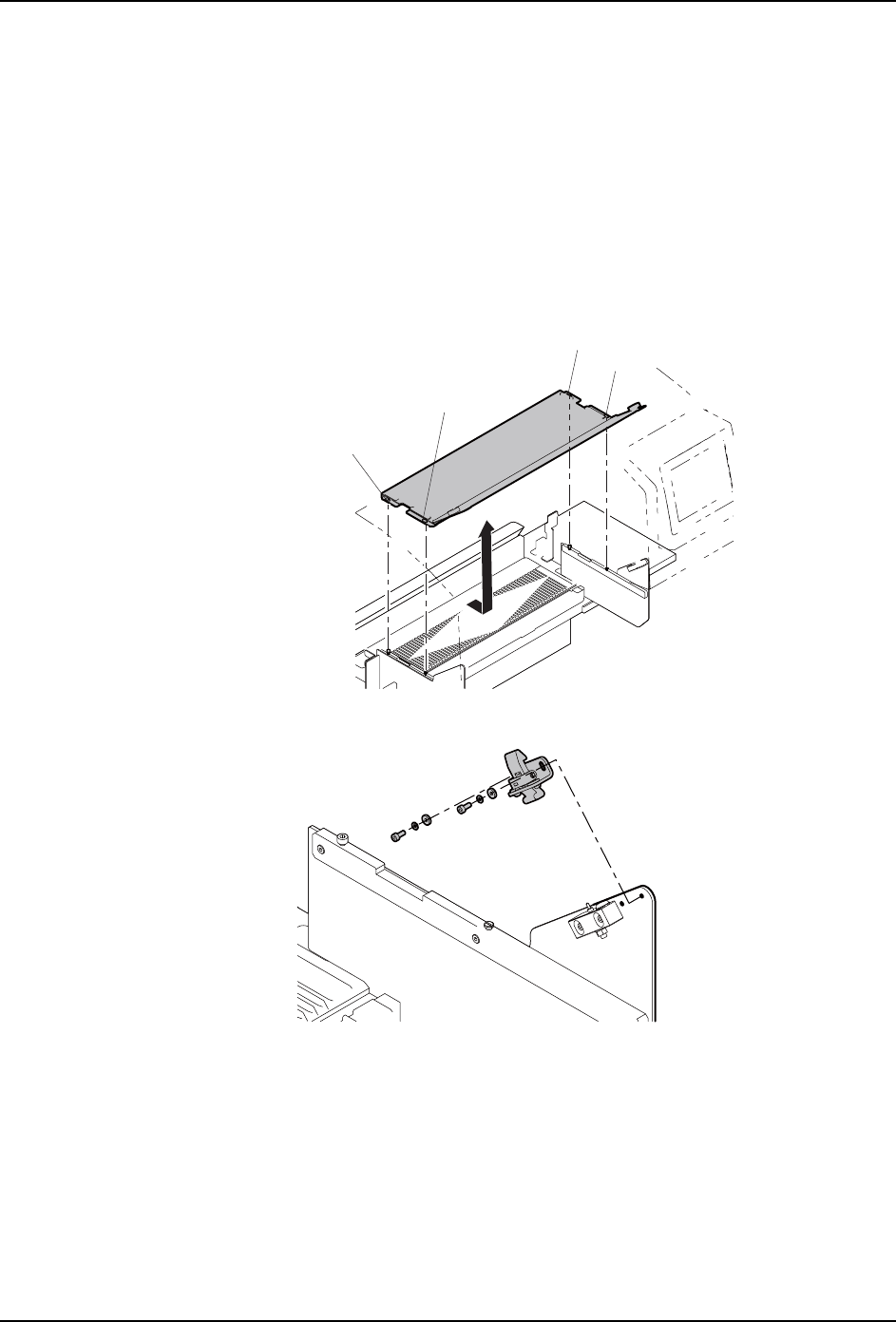

1. 请设置障碍板、MFU-40 盖板，固定左右的螺栓。

挡块和障碍板是分离型的时候，请安装挡块和障碍板。

08MEC-0466S

ᏺ‵㛊ⱘᡞ᠟

0(&6

078Ⲫᵓ

䱰⹡ᵓ

ᣵഫ

>ᣵഫˈ䱰⹡ᵓߚ⾏ൟ@ >ϔԧൟ@

078Ⲫᵓ

䱰⹡ᵓ˄ᏺᣵഫ˅

注意

如果忘记取下挡块，可能会与本机的可动部分相干涉。推荐改造为一体型。

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

MEC-XPF-5.2S 4. 基本操作

XPF 机械手册 59

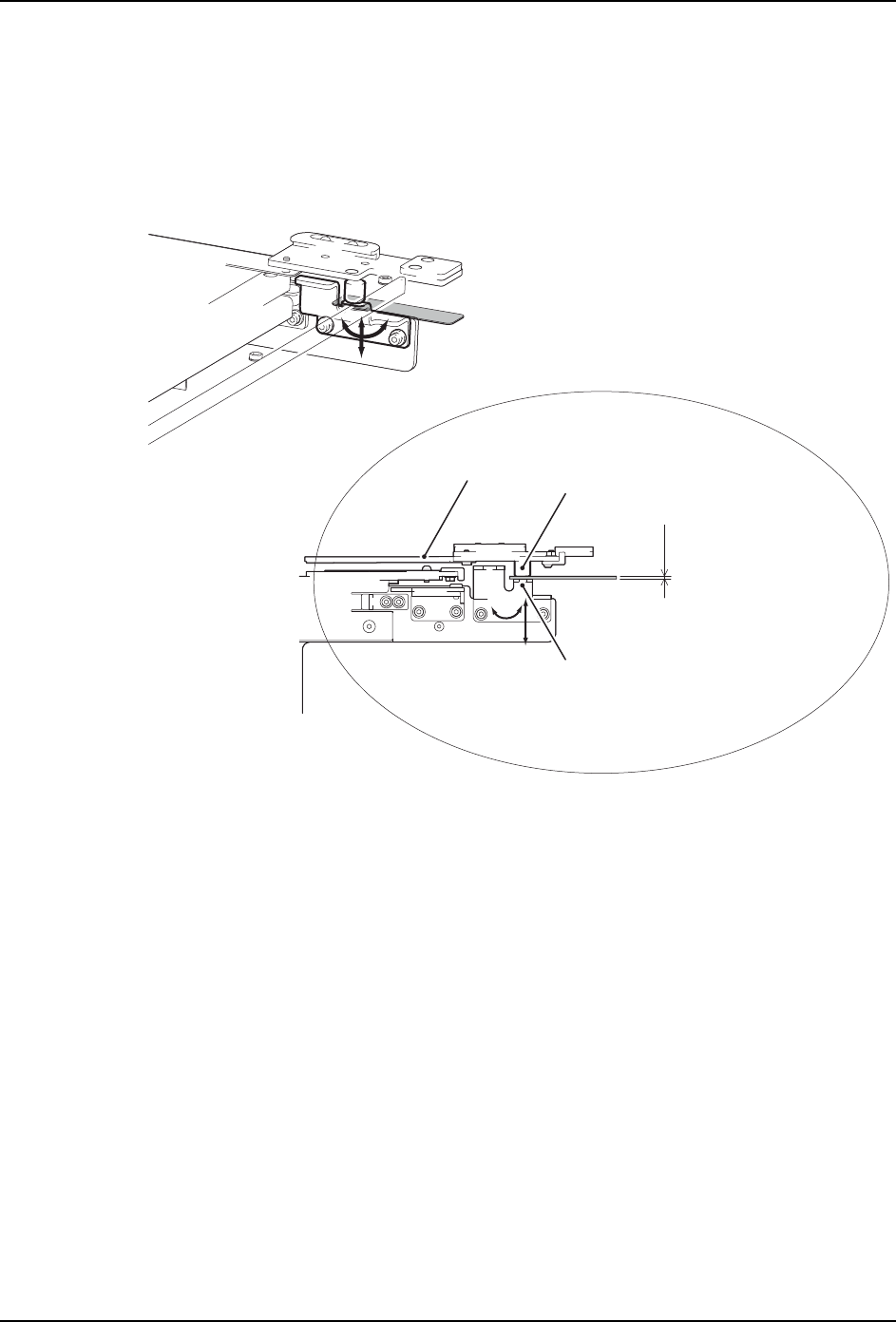

［挡板的对位］

安装了错误的盖板、安装在错误位置后，盖板和工作头有相干涉的危险。请用下列的方法正

确的位置设定。

1. 请将料站上盖板向前推倒，盖板挡块和挡板之间设置 0.5mm 的间隙。在尽可能保持水平

的状态下固定挡块。

2. 请把 MFU-40 夹紧到机器上。

3. 请关上 Side2 的安全门。

4. 请确认没有问题可以通讯。

0(&6

㑺PPⱘൿᵓ

>Ң0)8ݙջⳟⱘջ㾚೒@

Ⲫᵓᣵഫ

ᣵᵓ

᭭キⱘϞⲪᵓ

ሑৃ㛑ֱᣕᣵᵓ∈ᑇ

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

4. 基本操作 MEC-XPF-5.2S

60 XPF 机械手册

4.8.8 在固定料站 (64 料站 ) 上安装 BTU-B 的时候

备注 )在带有料斗型料卷托架时，拆除固定料斗后，进行下记的操作。

[ 拆除不用的部件 ]

1. 在固定料站上有工作头时，请移动工作头到不受妨碍的位置。

2. 请按下紧急停止按钮，切断主电源。

3. 请打开机器的 Side2 安全门。

4. 松开左右的固定螺栓后，请将 Side2 固定料站的盖板拉到面前后拆除。请不要使松开的

固定螺栓丢失，使其处于拧住的状态。

5. 请取下左右的盖板锁。

08MEC-0475S

೎ᅮ㶎ᷧ

ᅮԡ㶎ᷧ˄ϡ㽕㾺⺄˅

08MEC-0476
