MEC-XPF-5.2S 4. 基本操作 XPF 机械手册 67 5. 请将盖板设置在侧板上，靠右边在安全传感器进入的位置上固定。 6. 请将安装了 BTU-B 的 MFU-40 安装到机器上后锁定。 7. 请确认没有问题可以通讯。 4.8.11 从 BTU-B 在插拔对应环境下返还到使用的 MFU-40 上时 [BTU-B 的拆除 ] 1. 在 BTU-B 上有工作头时，请移动工作头到不受妨碍的位置。 2. 请松开搭载了 B…

4. 基本操作 MEC-XPF-5.2S

66 XPF 机械手册

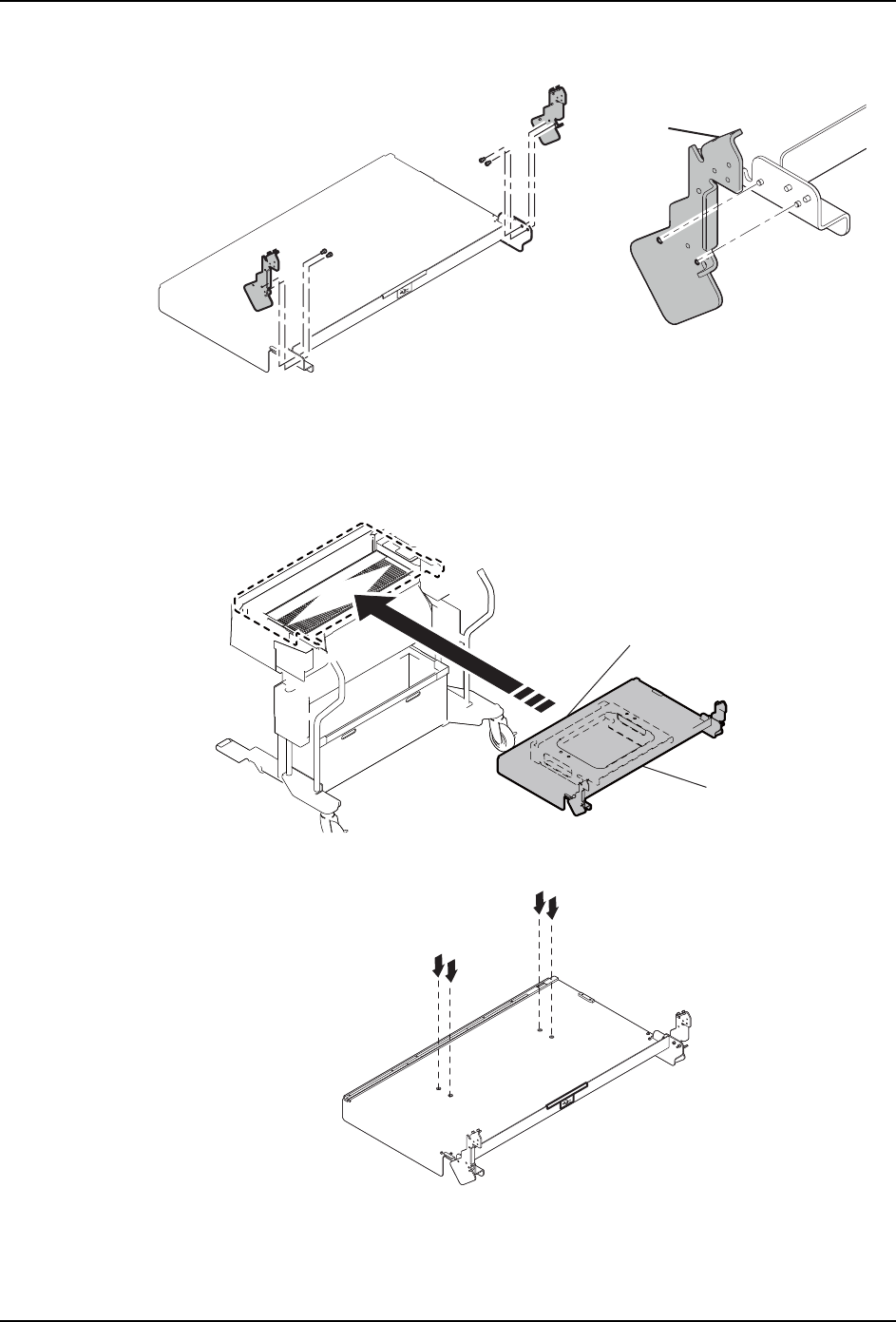

2. 请使盖板安装部分在倾斜 40 度的状态下，安装侧板 A 到 BTU-B 上。

3. 请一边使 BTU-B 滑动到 MFU40 的料站料槽上一边设置。

注意 )如果持有 BTU-B，请抓住前后的橡胶把手部分。

注意 )设置时请当心不要把手夹在料站连接件部和 BTU-B 之间。

注意 )因为 BTU-B 较重，在安装 · 拆除时候，请充分注意不要失落。

4. 请拧紧定位板的螺栓。

0(&6

ջᵓ㧭

ؒ᭰q

೼ㄟᵓϞ᳝ᅮԡ⫼ⱘᄨǄ

08MEC-0470S

ᏺ‵㛊ⱘᡞ᠟

/'%,

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

MEC-XPF-5.2S 4. 基本操作

XPF 机械手册 67

5. 请将盖板设置在侧板上，靠右边在安全传感器进入的位置上固定。

6. 请将安装了 BTU-B 的 MFU-40 安装到机器上后锁定。

7. 请确认没有问题可以通讯。

4.8.11 从 BTU-B 在插拔对应环境下返还到使用的 MFU-40 上时

[BTU-B 的拆除 ]

1. 在 BTU-B 上有工作头时，请移动工作头到不受妨碍的位置。

2. 请松开搭载了 BTU-B 的 MFU-40。

3. 请取下 BTU-B 的盖板。

4. 请将 BTU-B 定位板的螺栓，放松到 2 ～ 3 mm 间隙左右。

备注 )如果完全拆下后比较难拧紧到原状。

08MEC-0499J

08MEC-0479J

/'%,

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

4. 基本操作 MEC-XPF-5.2S

68 XPF 机械手册

5. 请从 MFU-40 的料站平台取下 BTU-B。

注意 )如果持有 BTU-B，请抓住前后的橡胶把手部分。

注意 )因为 BTU-B 较重，在安装 · 拆除时候，请充分注意不要失落。

[ 不要部件的安装 ]

1. 请在 MFU-40 上安装障碍板、挡块、盖板。

08MEC-0484S

ᏺ‵㛊ⱘᡞ᠟

0(&6

078Ⲫᵓ

䱰⹡ᵓ

ᣵഫ

>ᣵഫˈ䱰⹡ᵓߚ⾏ൟ@ >ϔԧൟ@

078Ⲫᵓ

䱰⹡ᵓ˄ᏺᣵഫ˅

注意

如果忘记取下挡块，可能会与本机的可动部分相干涉。推荐改造为一体型。
