MEC-XPF-5.2S 5. 维修保养 XPF 机械手册 75 5.1.4 MTU-A/MTU-A2 的清扫 ( 每日 /24 小时 ) 要点 1. 在 MTU-A/MTU-A2 左侧的料 盘排出槽中，推荐设置料盘回收箱 。 （由用户准备） 2. 请经常保持料盘表面 / 反面的清洁状态。 3. 如果供料器用料站平台上散乱有芯片元件 等时，请除去。 4. 也请清扫废料带箱的里面。 备注 )MTU-A/MTU-A2 的空料盘排出确认传感器…
5. 维修保养 MEC-XPF-5.2S
74 XPF 机械手册

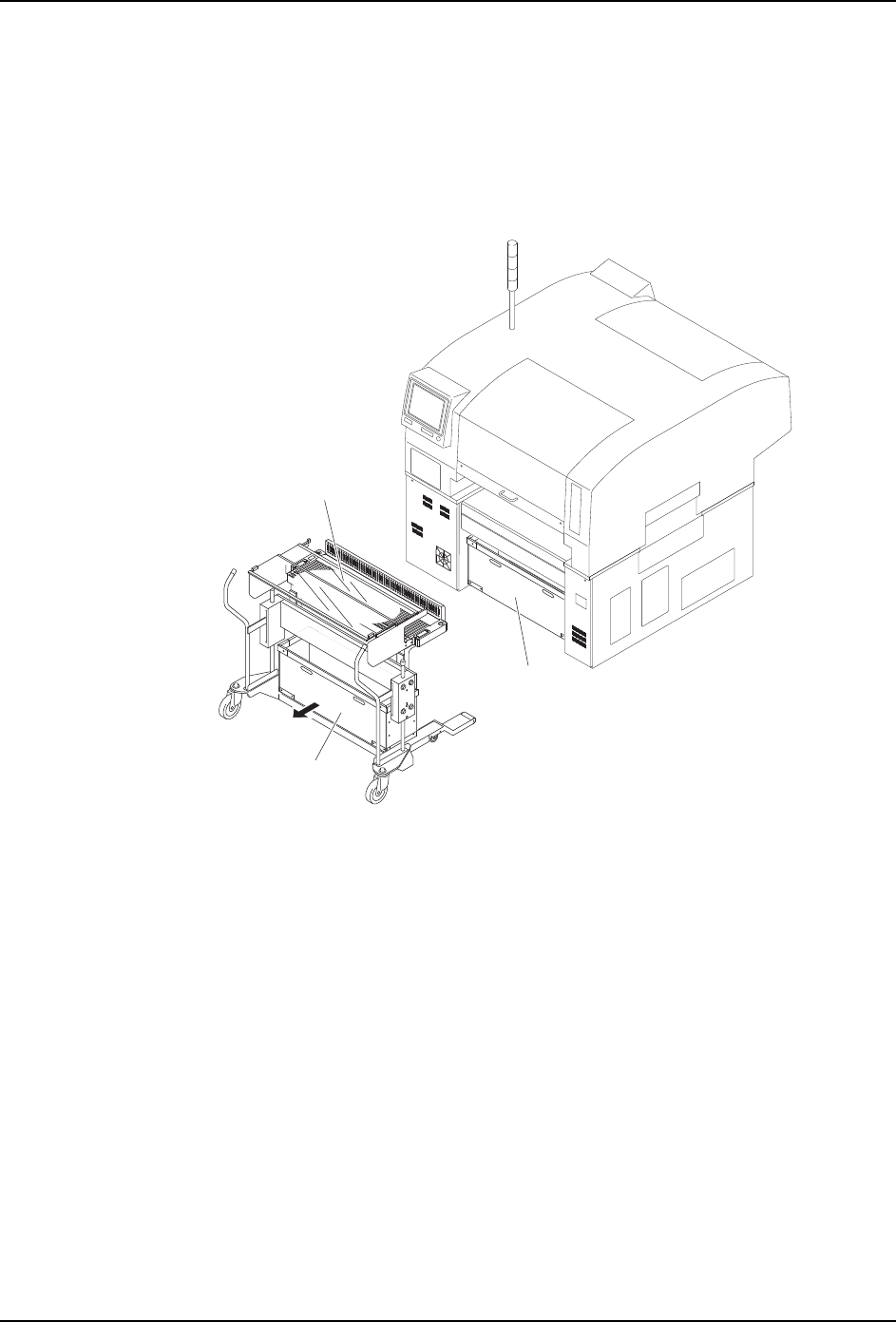

5.1.3 MFU-30/MFU-40 的清扫 ( 每日 /24 小时 )
要点
1. 如果废料带堆积到箱子的一半时，请尽快地清除废料带。
2. 如果表面薄膜堆积到箱子的一半时，请尽快地废弃。
3. 如果供料器用料站平台上散乱有芯片元件等时，请除去。
2
1
08MEC-0052Ja
3
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 5. 维修保养
XPF 机械手册 75
5.1.4 MTU-A/MTU-A2 的清扫 ( 每日 /24 小时 )
要点
1. 在 MTU-A/MTU-A2 左侧的料盘排出槽中，推荐设置料盘回收箱。（由用户准备）
2. 请经常保持料盘表面 / 反面的清洁状态。
3. 如果供料器用料站平台上散乱有芯片元件等时，请除去。
4. 也请清扫废料带箱的里面。
备注 )MTU-A/MTU-A2 的空料盘排出确认传感器的镜头表面有污垢时，请用柔软清洁的布 （擦
眼镜用等）擦拭污垢。此外，污垢严重时，请在柔软清洁的布上沾少量的水后擦拭污
垢。

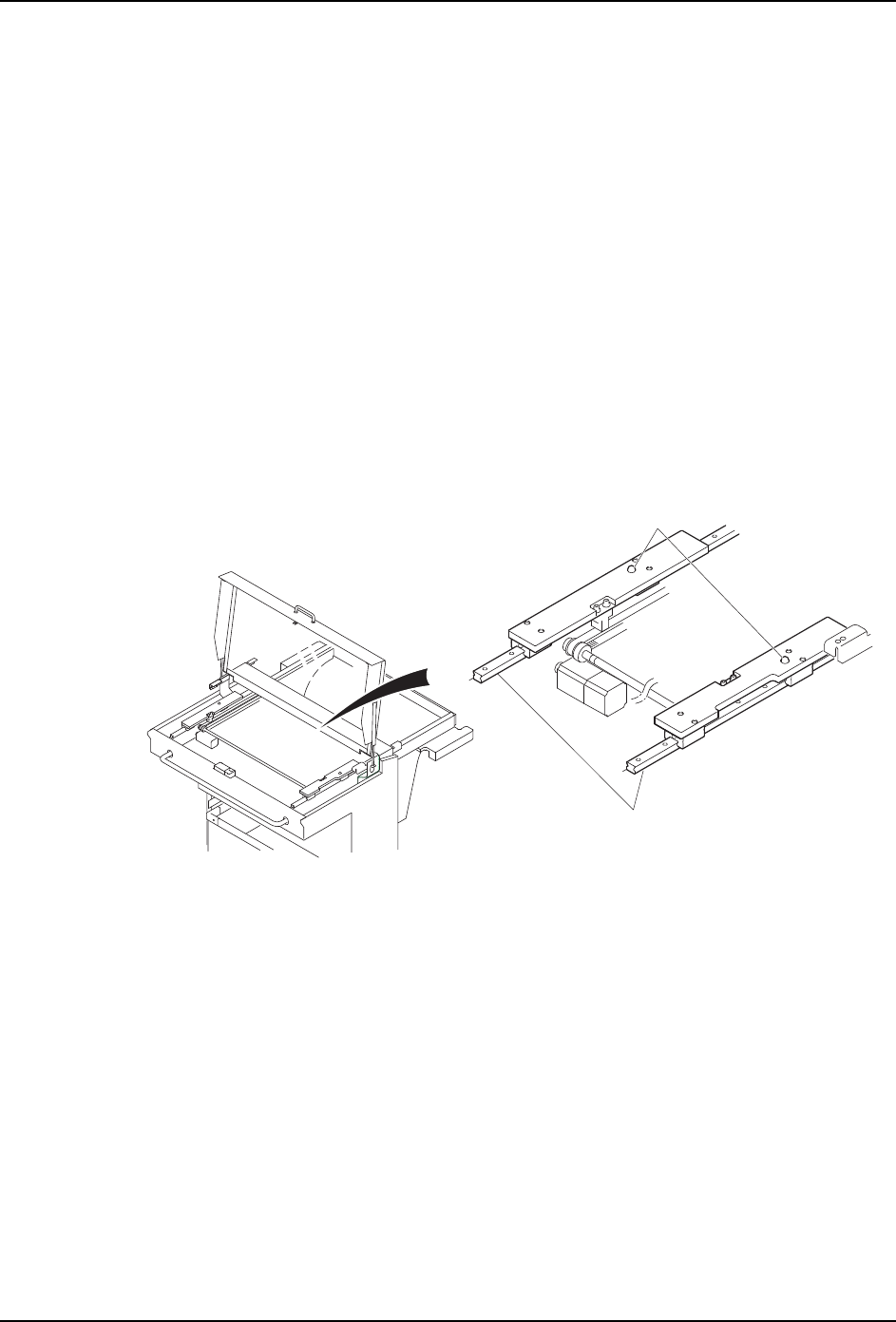

5.1.5 BTU-A 的清扫 ( 每日 /24 小时 )
要点
1. 如果把平板料盘安装在 BTU-A/BTU-A2 上时，请确认在 LM 轨道附近是否有元件等的异物
落下。如果有落下时请除去。
2. 如果平板料盘用的定位销周围有垃圾和灰尘时请清扫。
08MEC-0053Sa
1
ᅮԡ䫔
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
5. 维修保养 MEC-XPF-5.2S
76 XPF 机械手册

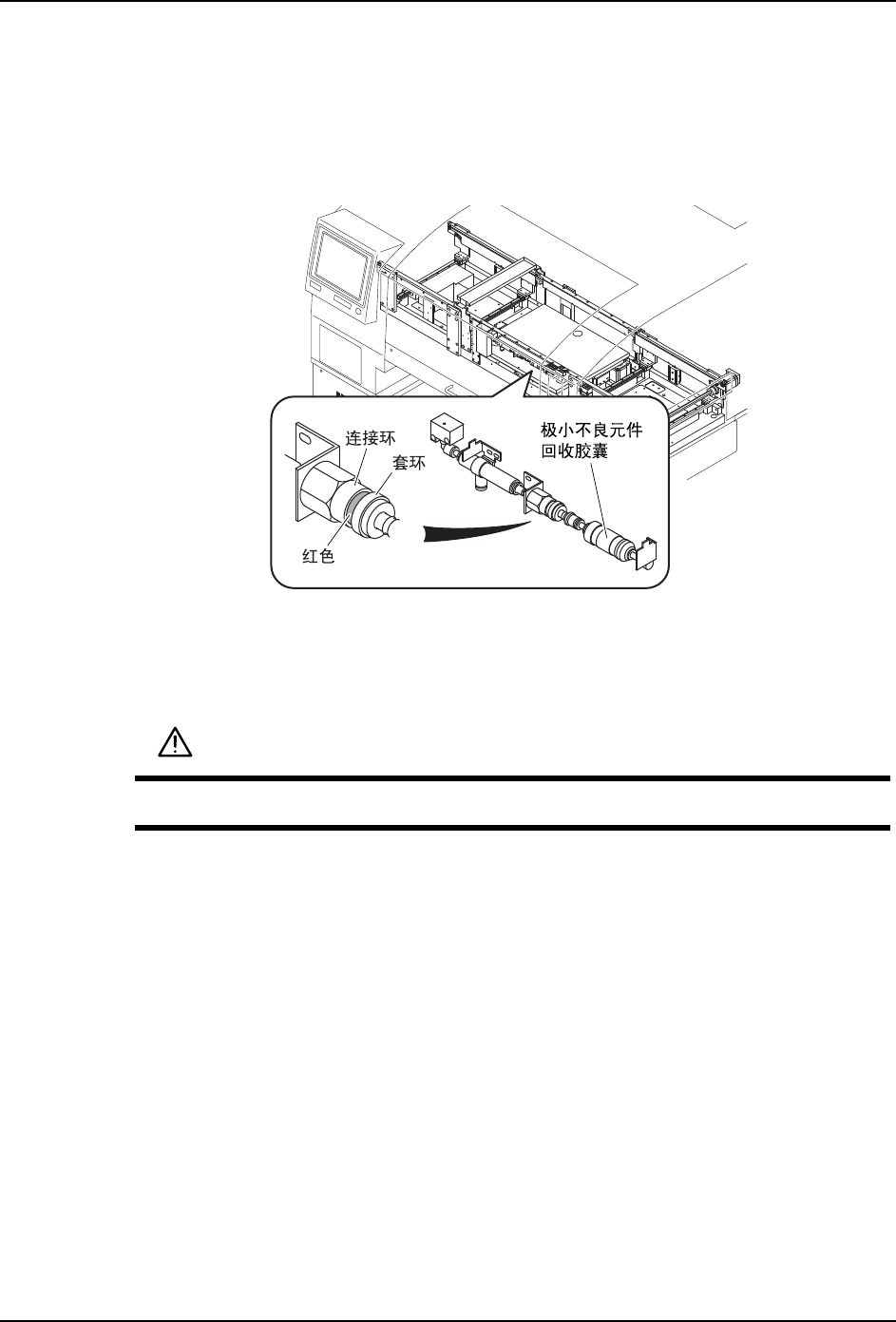

5.1.6 回收极小元件过滤器的清扫 ( 每周 /160 小时 )
要点
出现影像处理错误的 1005 以下的极小元件，被吸引到 Side 1 的基准轨道侧的回收箱孔中后
收存到过滤器内。从外边看积存到过滤器一半以上时，因为真空压力降低，请紧急地除去过
滤器中的剩余元件。
备注 )环部和耦合器的中间点显示为 「红色」时的状态是锁定状态。拆除过滤器时请将耦合
器的环部向右旋转解除锁定。操作结束后，请返回到锁定状态。。
方法
1. 请取下基准侧轨道旁边的废弃中型元件的托盘。
2. 向左面按过滤器左边的耦合器时过滤器脱落。请向右拔出过滤器。
3. 将过滤器的盖帽与碰上 " 逆时针旋转 " 的位置 （约 45°）对齐，拔出盖帽。
4. 请废弃放入其中的芯片。过滤器的污垢严重时，请更换过滤器内的部件 （A40905 （带有
O 型圈））。（也请确认 O 型圈损伤）
5. 清扫后，安装部件到盖帽上。
6. 盖帽突出部 （2 处）与过滤器槽部对齐，将盖帽碰到 " 顺时针旋转 " 的位置 （约 45°）
为止进行旋转。（请确认在过滤器窗口部完全可以看到盖帽的突出部。）
7. 请确实插入过滤器到耦合器中直到确认发出 " 嘎搭 " 声音为止。
8. 请返还废弃中型元件的料盘。
08MEC-0016S
警告
操作前请务必按下 [ 紧急停止 ] 按钮。
