TR7DN-Rev01 - 第25页
- 22 - REF . NO N O T E PA RT NO D E S C R I P T I O N 品 名 Q ty 1 4 0 1-1 7 59 4 CH EAC K SEN SO R BR L ASM チャックセンサ ＢＲ Ｌ 組 1 2 4 0 1-3 2 97 3 CH EC K_SEN SOR_ BR チェック＿センサ＿ ＢＲ (1) 3 SL- 6 030 692 -TN SCREW M 3 L=6 座金付き六角穴…
- 21 -
11.Y UNIT (6)
Ｙ ユニット（６）
3
7
9
11
2
28
29
30
31
32
33
34
20
21
22
22
22
23
24
25
20
20
25
26
27
27
35
35
19
37
86
89
90
91
91
88
92
87
91
91
92
90
89
88
87
39
40
41
44
46
51
48
47
54
55
55
57
52
60
61
61
63
58
65
66
67
68
69
70
77
72
73
75
74
76
82
83
84
1
84
83
82
45
64
71
79
79
79
78
78
78
81
80
81
80
80
81
81
81
81
A
B
A
B
38
85
36
85
36
49
50
43
42
53
56
59
62
81
81
81
12
13
8
6
4
5
10
18
15
14
17
16
- 22 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-17594 CHEACK SENSOR BR L ASM
チャックセンサ ＢＲ Ｌ 組
1
2 401-32973 CHECK_SENSOR_BR チェック＿センサ＿ ＢＲ (1)
3 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
4 401-32972 CHECK_SENSOR_PLATE_B
チェック＿センサ＿プレート＿ Ｂ
(1)
5 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
6 401-17240 CMPNT10.5 SENS ASM
ＣＭＰＮＴ １０．５ センサ組
(1)
7 SM-4020501-SC SCREW M2 L=5 なべ小ねじ Ｍ ２ Ｌ ＝５ (2)
8 401-32972 CHECK_SENSOR_PLATE_B
チェック＿センサ＿プレート＿ Ｂ
(1)
9 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
10 401-17239 CMPNT23.5 RECEIVE SENS ASM
ＣＭＰＮＴ ２３．５ 受光センサ組
(1)
11 SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ ２ Ｌ ＝５
(2)
12 401-19641 FULL_SENS_FIX_SPACER フルセンサフィクススペーサ (2)
13 401-19641 FULL_SENS_FIX_SPACER
フルセンサフィクススペーサ
(2)
14 401-32972 CHECK_SENSOR_PLATE_B
チェック＿センサ＿プレート＿ Ｂ
(1)
15 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
16 401-41163 CMPNT36.5 RECEIVE SENS ASM
ＣＭＰＮＴ ３６．５ 受光センサ組
(1)
17 401-19641 FULL_SENS_FIX_SPACER フルセンサフィクススペーサ (2)
18 SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ ２ Ｌ ＝５
(2)
19 401-17602 Y TABLE L ASM
Ｙ テーブル Ｌ 組
1
20 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(6)
21 401-19364 CHUCK BASE SUB GUIDE L
トレイベースサブガイド Ｌ
(1)
22 SL-6030592-TN SCREW M3 L=5 座金付き六角穴ボルト Ｍ ３ Ｌ ＝５ (5)
23 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(1)
24 401-19362 TRAY BASE GUIDE RAIL BR
トレイベースガイドレール ＢＲ
(1)
25 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(6)
26 401-17379 TRAY BASE GUIDE RAIL
トレイベースガイドレール
(1)
27 ST-4031051-SN TAPPING SCREW D=3-24 L=10 タッピンねじ Ｄ ＝３−２４ Ｌ ＝１０ (4)
28 401-19357 Y TABLE L
Ｙ テーブル Ｌ
(1)
29 401-17404 PHOTO SENSOR BR
フォトセンサ ＢＲ
(1)
30 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
31 HD-0009000-00 SENSOR
フォトセンサ
(1)
32 SL-4030881-SC SCREW M3 L=8 座金付きなべ小ねじ Ｍ ３ Ｌ ＝８ (2)
33 401-19360 CHUCK BASE GUIDE SPACER
チャックベースガイドスペーサ
(1)
34 401-19359 CHUCK BASE GUIDE L
チャックベースガイド Ｌ
(1)
35 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(6)
36 SM-4041001-SC SCREW M4X0.7 L=10
ナベコネジ Ｍ ４ Ｘ ０．７ Ｌ ＝１０
2
37 401-17417 CHUCK BASE SUB GUIDE L BR
チャックベースサブガイド Ｌ ＢＲ
1
38 401-17599 OTHER GO SENSOR R ASM アザー ＧＯ センサ Ｒ 組 1
39 401-19374 OTHER GO SENSOR BR
アザー ＧＯ センサ ＢＲ
(1)
40 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
(1)
41 401-19406 YB SENSOR ASM
ＹＢ センサ組
(1)
42 HX-0009600-0A GROMMET
エッジングブッシュ
(1)
43 EA-9500B01-00 CABLE BAND 束線バンド (1)
44 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
2
45 401-17603 OTHER GO SENSOR L ASM
アザー ＧＯ センサ Ｌ 組
1
46 401-19374 OTHER GO SENSOR BR
アザー ＧＯ センサ ＢＲ
(1)
47 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
(1)
48 401-19405 YA SENSOR ASM ＹＡ センサ組 (1)
49 HX-0009600-0A GROMMET
エッジングブッシュ
(1)
50 EA-9500B01-00 CABLE BAND
束線バンド
(1)
51 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
2
52 401-17600 TRAY HOLD B S.V. ASM
トレイ ＨＯＬＤ Ｂ Ｓ．Ｖ．組
1
53 401-17218 TRAY HOLD B S.V. ASM トレイ ＨＯＬＤ Ｂ Ｓ．Ｖ．組 (1)
54 PJ-3010605-03 HALF UNION
ハーフ ユニオン
(1)
55 PX-0505010-00 SILENCER
消音器
(2)
56 PJ-3050405-02 T-UNION
両口チ−ズユニオン
(4)
57 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
2
58 401-17604 TRAY HOLD A S.V. ASM トレイホールド Ａ Ｓ．Ｖ．組 1
59 401-17205 TRAY HOLD A S.V. ASM
トレイホールド Ａ Ｓ．Ｖ．組
(1)
60 PJ-3010605-03 HALF UNION
ハーフ ユニオン
(1)
61 PX-0505010-00 SILENCER
消音器
(2)
62 PJ-3040405-04 ELBOW UNION
エルボユニオン
(4)
63 SL-6030692-TN SCREW M3 L=6 座金付き六角穴ボルト Ｍ ３ Ｌ ＝６ 2
64 401-17605 Y SAFETY SENSOR R ASM
Ｙ セーフティセンサ Ｒ 組
1
65 401-17527 Y SAFETY SENSOR BR
Ｙ セーフティセンサ ＢＲ
(1)
66 401-17385 CHECK SENSOR PLATE
チャックセンサプレート
(1)
67 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
68 401-19883 Y CRASH RECEIVER SENS ASM Ｙ ＣＲＡＳＨ 受光センサ組 (1)
69 SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ ２ Ｌ ＝５
(2)
70 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
2
71 401-17606 Y SAFETY SENSOR L ASM
Ｙ セーフティセンサ Ｌ 組
1
72 401-17527 Y SAFETY SENSOR BR
Ｙ セーフティセンサ ＢＲ
(1)
73 401-17385 CHECK SENSOR PLATE チャックセンサプレート (1)
74 SL-6030692-TN SCREW M3 L=6 座金付き六角穴ボルト Ｍ ３ Ｌ ＝６ (2)
75 401-19884 Y CRASH EMITTER SENS ASM
Ｙ ＣＲＡＳＨ 投光センサ組
(1)
76 SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ ２ Ｌ ＝５
(2)
77 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
2
78 401-19378 Y BASE BR A
Ｙ ベース ＢＲ Ａ
3
79 SL-6040892-TN SCREW M4 L=8 座金付き六角穴ボルト Ｍ ４ Ｌ ＝８ 12
80 401-17526 Y BASE BR B
Ｙ ベース ＢＲ Ｂ
3
81 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
18
82 401-20545 Y STOPPER BR
Ｙ ストッパ ＢＲ
2
83 L131E-121-000 RUBBER STOPPER
ルーバー ストッパ
2
84 SL-6040892-TN SCREW M4 L=8 座金付き六角穴ボルト Ｍ ４ Ｌ ＝８ 4
85 HD-0017000-00 SENSOR
フォトインタラプタ
2
86 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
2
87 401-17598 Y SENSOR BR ASM
Ｙ センサ ＢＲ 組
2
88 E1328-726-000 Y SENSOR BR
Ｙ センサ ＢＲ
(1)
89 HD-0017000-00 SENSOR フォトインタラプタ (1)
90 HD-0017100-00 SENSOR
フォトインタラプタ
(1)
91 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１０
(2)
92 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
4
- 23 -

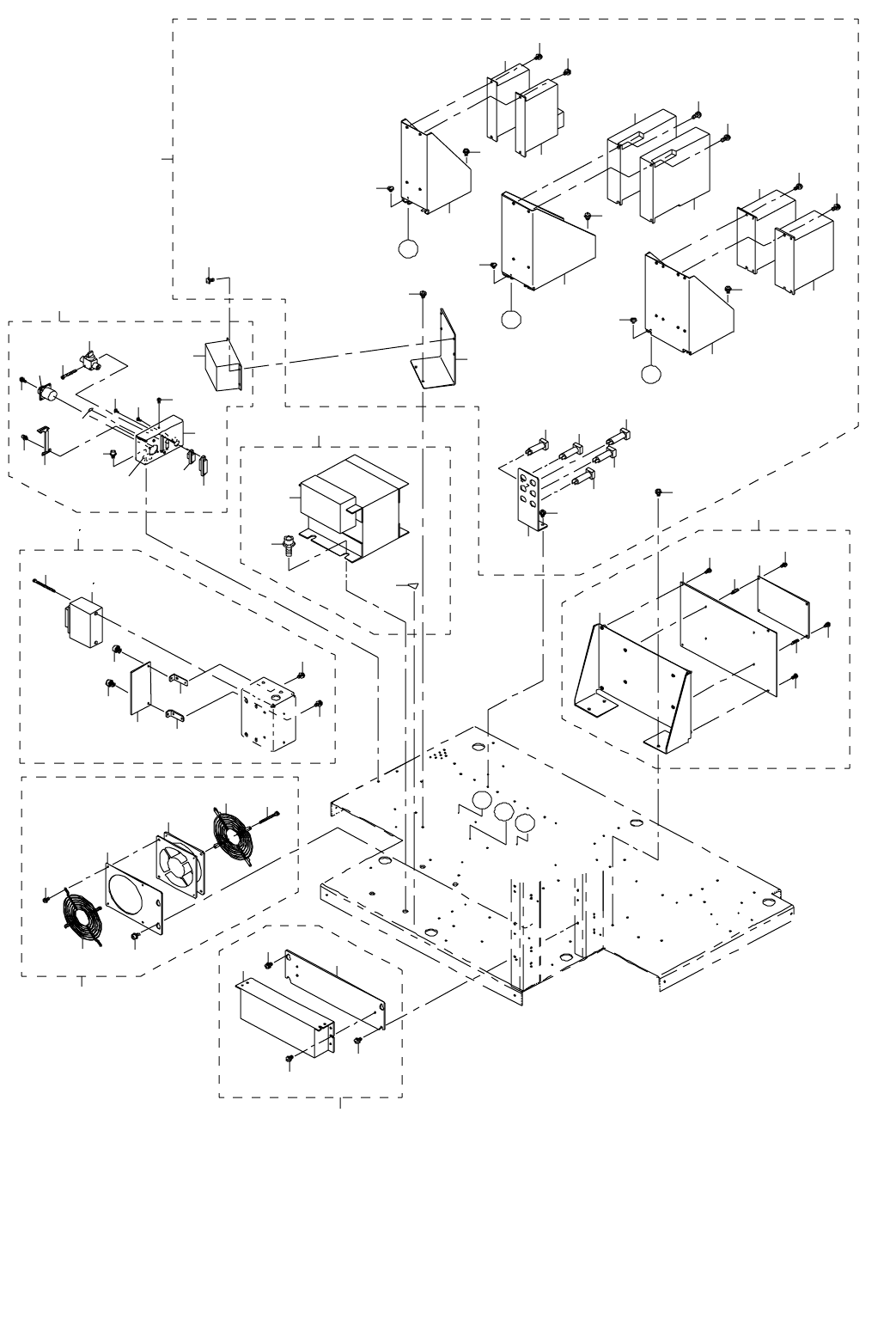

12.ELECTRIC EQUIPMENT COMPONENTS (1)
電装関係（１）
3 4
5
6
6
8
9
9
7
7
13
12
14
15
16
17
18
18
27
28
28
29
29
29
29
30
31
26
45
45
45
46
47
47
48
49
49
33
34
34
36
37
39
40
40
41
41
42
42
43
43
44
44
38
38
38
38
38
52
51
55
57
56
56
56
63
64
59
60
61
61
62
54
11
10
20
50
58
1
2
35
A
B
C
B
A
32
C
53
38
22
21
19
23
25
24
