- 25 - 13. E LEC TRI C EQ UI PM EN T C OMPO NE NTS ( 2 ) 電装関係（２） 2 5 6 5 6 3 4 7 8 9 10 9 10 10 9 11 12 13 13 12 12 13 12 13 9 10 13 12 12 13 14 15 16 17 17 30 31 31 32 33 34 35 36 37 38 39 38 39 38 39 42 44 51 51 47 50 …
- 24 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-18341 BRAKER AROUND ASM
ブレーカー周り組
1
2
#01
401-18342 BRAKER AROUND ASM(EN)
ブレーカー周り組（ＥＮ）
1
3 401-17293 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
4 401-17295 CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
5 401-19351 SCREW M4 L60
ねじ Ｍ ４ Ｌ ６０
(2)
6 #01 401-17366 COVER BR カバーブラケット (2)
7
#01
SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
8
#01
401-17325 BRAKER COVER
ブレーカーカバー
(1)
9
#01
400-93798 LAURETTE SCREW
つまみ付きねじ
(2)
10 401-18343 CONNECTOR AROUND ASM
コネクタ周り組
1
11 401-19203 CONNECTOR BOX
コネクタ ＢＯＸ
(1)
12 401-17648 CLOSE PLATE
クローズプレート
(1)
13 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(1)
14 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(1)
15 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
16 PV-0100060-00 HAND VALVE
ハンド バルブ
(1)
17 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ ３ Ｌ ＝２５
(1)
18 SM-4860501-SB SCREW M2.5 L=5
なべねじ Ｍ ２．６ Ｌ ＝５
(4)
19 SL-4030881-SC SCREW M3 L=8 座金付きなべ小ねじ Ｍ ３ Ｌ ＝８ (2)
20 400-45714 NOISE FILTER
ノイズフィルタ
(1)
21 401-17225 MTS S-I/F CABLE ASM
ＭＴＳ Ｓ − Ｉ ／ Ｆ ケーブル組
(1)
22 401-17224 MTS P-I/F CABLE ASM
ＭＴＳ Ｐ − Ｉ ／ Ｆ ケーブル組
(1)
23 401-17122 AC POWER INPUT CABLE ASM
ＡＣ パワー入力ケーブル組
(1)
24 CM-3001000-03 VOLTAGE WARNING LABEL(25)
危険電圧警告シール（２５）
(1)
25 CM-2001000-01 PE MARK LABEL
ＰＥ マークシール
(1)
26 401-18344 MAIN PCB AROUND ASM
メイン基板周り組
1
27 401-17646 MAIN PCB BR
メイン基板ブラケット
(1)
28 HX-0035400-0G SPACER
スペーサ
(4)
29 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(8)
30 401-17296 MAIN PCB ASM(TR7DN) メイン基板組（ＴＲ ７ ＤＮ） (1)
31 400-41117 SCN PCB ASM
ＳＣＮ 基板組
(1)
32 401-18345 DRIVER AROUND ASM
ドライバ周り組
1
33 401-19197 RESISTOR BR
レジスタ ＢＲ
(1)
34 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
35 401-17643 CIRCIT PRO BR
サーキットプロテクタブラケット
(1)
36 401-17653 NF BR
ノイズフィルターブラケット
(1)
37 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
38 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(14)
39 HA-0052400-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
40 HA-0052400-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
41 HA-0052400-0C CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
42 400-45704 REGENERATING RESISTOR
リジェナレイティングレジスタ
(2)
43 400-45711 STEPPING MOTOR DRIVER ステッピングモータドライブ (2)
44 400-40687 Z SERVO DRV ASM
Ｚ サーボドライブ組
(2)
45 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(6)
46 401-17645 Y DRIVER BR
Ｙ ドライバブラケット
(1)
47 SL-4041091-SC SCREW M4 L=10
座金付きなべ小ねじ Ｍ ４ Ｌ ＝１０
(8)
48 401-17644 Z DRIVER BR
Ｚ ドライバブラケット
(1)
49 SL-4041291-SC SCREW M4 L=12
座金付きなべ小ねじ Ｍ ４ Ｌ ＝１２
(4)
50 401-18346 TF ASM
トランスフォーマー組
1
51 SL-6082092-TN SCREW M8 L=20
座金付き六角穴ボルト Ｍ ８ Ｌ ＝２０
(4)
52 400-45701 TRANSFORMER
トランス
(1)
53 CM-3001000-03 VOLTAGE WARNING LABEL(25)
危険電圧警告シール（２５）
(1)
54 401-18347 SW ASM
スイッチング電源組
1
55 401-17651 SW BR
スイッチング電源ブラケット
(1)
56 SL-4040891-SC SCREW M4X8 座金付きなべ小ねじ Ｍ ４ Ｌ ＝８ (7)
57 HX-0055000-00 POWER SUPPLY
パワーサプライ
(1)
58 401-18348 E FAN ASM
電装ファン組
1
59 SL-4033591-SC SCREW M3 L=35
座金付きなべ小ねじ Ｍ ３ Ｌ ＝３５
(2)
60 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(2)
61 HM-0003300-30 FAN GUARD
ファンガード
(2)
62 401-17133 AC FAN MOTOR ASM
ＡＣ ファンモータ組
(1)
63 401-17652 FAN BR
ファンブラケット
(1)
64 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
- 25 -

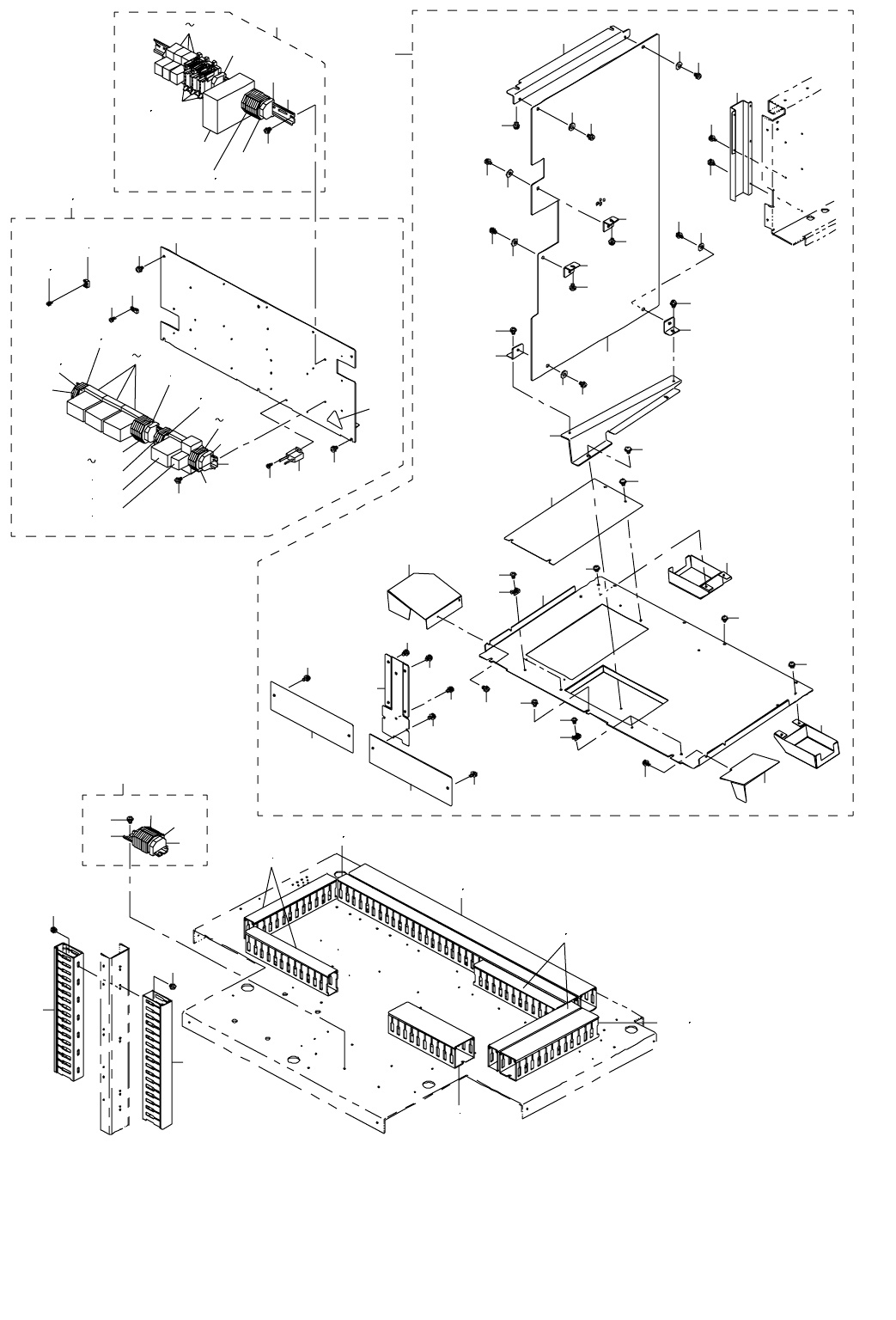

13.ELECTRIC EQUIPMENT COMPONENTS (2)
電装関係（２）
2
5
6
5
6
3
4
7
8
9
10
9
10
10
9
11
12
13
13
12
12
13
12
13
9
10
13
12
12
13
14
15
16
17
17
30
31
31
32
33
34
35
36
37
38
39
38
39
38
39
42
44
51
51
47
50
38
47
50
47
48
47
48
40
41
45
46
59
58
60
60
61
62
63
67
69
64
65
66
57
28
29
71
72
73
75
74
70
76
77
78
79
80
81
80
81
82
83
84
85
86
86
87
87
1
52
53
55
56
54
18
18
21
23
23
24
24
22
25
25
26
27
19
20
21
21
27
21
27
- 26 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-18349 E COVER ASM
電装カバー組
1
2 401-17658 BOTTOM COVER ボトムカバー (1)
3 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(4)
4 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(3)
5 HX-0029400-00 FIXED BASE
固定ベース
(4)
6 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
7 401-17656 COVER BR BOTTOM カバーブラケットボトム (1)
8 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
9 401-17654 COVER BR
カバーブラケット
(4)
10 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
11 401-17657 SEPA COVER
ＳＥＰＡ カバー
(1)
12 WP-0550836-SC WASHER 5.5X12X0.8 平座金 ５．５ Ｘ １２ Ｘ ０．８ (6)
13 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(6)
14 401-17655 COVER BR TOP
カバーブラケットトップ
(1)
15 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
16 401-19377 CABLE COVER
ケーブルカバー
(1)
17 SL-6030592-TN SCREW M3 L=5 座金付き六角穴ボルト Ｍ ３ Ｌ ＝５ (5)
18 401-20838 E SUB COVER A
Ｅ サブカバー Ａ
(2)
19 401-20855 E SUB COVER B_R
Ｅ サブカバーＢ＿Ｒ
(1)
20 401-20856 E SUB COVER B_L
Ｅ サブカバーＢ＿Ｌ
(1)
21 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(8)
22 401-20841 E SUB COVER BR Ｅ サブカバー ＢＲ (1)
23 401-20840 E SUB COVER D
Ｅ サブカバー Ｄ
(2)
24 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
25 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
26 401-20839 E SUB COVER C
Ｅ サブカバー Ｃ
(1)
27 SL-4040891-SC SCREW M4 L=8 座金付きなべ小ねじ Ｍ ４ Ｌ ＝８ (6)
28 401-18350 RELAY AROUND ASM
リレー周り組
1
29
#01
401-18351 RELAY AROUND ASM(EN)
リレー周り組（ＥＮ）
1
30 401-17324 E COVER F
電装カバー Ｆ
(1)
31 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(6)
32 400-50013 CARRIER RAIL キャリーレール (1)
33 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(3)
34 HX-0029400-00 FIXED BASE
固定ベース
(17)
35
#01
SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(21)
36 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(17)
37
#01
HX-0029400-00 FIXED BASE
固定ベース
(21)
38 HK-0498900-00 BLOCK TERMINAL コネクタパーツ (4)
39
#01
HK-0498900-00 BLOCK TERMINAL
コネクタパーツ
(3)
40 HB-0014200-00 RELAY
リレー
(1)
41 HB-0011000-10 RELAY
関連パーツ
(1)
42 HA-0053000-00 MAGNETIC CONTACTOR
マグネットコネクタ
(3)
43 HA-0053000-10 MAGNETIC CONTACTOR マグネットコネクタ (3)
44 HA-0053000-20 MAGNETIC CONTACTOR
マグネットコネクタ
(3)
45 HB-0014000-10 RELAY
リレーソケット
(1)
46 HB-0014000-00 RELAY
リレー
(1)
47 HK-0498500-10 BLOCK TERMINAL
端子台
(16)
48 #01 HK-0498500-10 BLOCK TERMINAL 端子台 (12)
49 HK-0498900-0A BLOCK TERMINAL
コネクタパーツ
(8)
50
#01
HK-0498900-0A BLOCK TERMINAL
コネクタパーツ
(6)
51 HK-0498900-0D BLOCK TERMINAL
コネクタパーツ
(4)
52 400-45025 SURGE ABSORBER ASM
サージアブソーバー組
(1)
53 SL-4030891-SC SCREW M3X8 なべ小ねじセムス Ｍ ３ Ｌ ＝８ (1)
54 CM-3003000-04 LABEL 2
高温注意シール２（５０）
(1)
55 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
56 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(1)
57
#01
401-18353 SF UNIT ASM
安全ユニット組
1
58 400-50013 CARRIER RAIL キャリーレール (1)
59 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(3)
60 HK-0498900-0D BLOCK TERMINAL
コネクタパーツ
(4)
61 HK-0498900-00 BLOCK TERMINAL
コネクタパーツ
(1)
62 HK-0498900-0A BLOCK TERMINAL
コネクタパーツ
(6)
63 HK-0498500-10 BLOCK TERMINAL 端子台 (8)
64 HB-0013900-10 RELAY
リレー用ソケット
(5)
65 HB-0013900-00 RELAY
リレー
(5)
66 HB-0014300-00 RELAY
セーフティリレーユニット
(2)
67 HA-0053000-00 MAGNETIC CONTACTOR
マグネットコネクタ
(2)
68 HA-0053000-10 MAGNETIC CONTACTOR マグネットコネクタ (2)
69 HA-0053000-20 MAGNETIC CONTACTOR
マグネットコネクタ
(2)
70 401-18352 CARRIER RAIL ASM
キャリアレール組
1
71 400-50012 CARRIER RAIL
キャリアレール
(1)
72 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
73 HK-0498900-00 BLOCK TERMINAL コネクタパーツ (1)
74 HK-0498900-0D BLOCK TERMINAL コネクタパーツ (2)
75 HK-0498500-10 BLOCK TERMINAL
端子台
(8)
76 401-17649 DUCT 30 60 700
ダクト３０−６０−７００
1
77 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
3
78 401-19201 DUCT 50 60 700
ダクト５０−６０−７００
1
79 SL-4040891-SC SCREW M4X8 座金付きなべ小ねじ Ｍ ４ Ｌ ＝８ 3
80 400-77404 DUCT 30-60-200
ダクト３０−６０−２００
4
81 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
8
82 401-19200 DUCT 50 60 250
ダクト５０−６０−２５０
1
83 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
84 400-77201 DUCT 60-60-200 ダクト６０−６０−２００ 1
85 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
86 400-94369 DUCT 30 60 350
ダクト３０−６０−３５０
2
87 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
6
