- 27 - 14. M O P BO X C OM PO NE NTS ＭＯＰ ボックス関係 2 14 11 12 9 17 18 6 12 10 15 12 2 4 9 5 7 19 3 8 13 1 16 12
- 26 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-18349 E COVER ASM
電装カバー組
1
2 401-17658 BOTTOM COVER ボトムカバー (1)
3 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(4)
4 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(3)
5 HX-0029400-00 FIXED BASE
固定ベース
(4)
6 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
7 401-17656 COVER BR BOTTOM カバーブラケットボトム (1)
8 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
9 401-17654 COVER BR
カバーブラケット
(4)
10 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
11 401-17657 SEPA COVER
ＳＥＰＡ カバー
(1)
12 WP-0550836-SC WASHER 5.5X12X0.8 平座金 ５．５ Ｘ １２ Ｘ ０．８ (6)
13 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(6)
14 401-17655 COVER BR TOP
カバーブラケットトップ
(1)
15 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
16 401-19377 CABLE COVER
ケーブルカバー
(1)
17 SL-6030592-TN SCREW M3 L=5 座金付き六角穴ボルト Ｍ ３ Ｌ ＝５ (5)
18 401-20838 E SUB COVER A
Ｅ サブカバー Ａ
(2)
19 401-20855 E SUB COVER B_R
Ｅ サブカバーＢ＿Ｒ
(1)
20 401-20856 E SUB COVER B_L
Ｅ サブカバーＢ＿Ｌ
(1)
21 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(8)
22 401-20841 E SUB COVER BR Ｅ サブカバー ＢＲ (1)
23 401-20840 E SUB COVER D
Ｅ サブカバー Ｄ
(2)
24 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
25 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
26 401-20839 E SUB COVER C
Ｅ サブカバー Ｃ
(1)
27 SL-4040891-SC SCREW M4 L=8 座金付きなべ小ねじ Ｍ ４ Ｌ ＝８ (6)
28 401-18350 RELAY AROUND ASM
リレー周り組
1
29
#01
401-18351 RELAY AROUND ASM(EN)
リレー周り組（ＥＮ）
1
30 401-17324 E COVER F
電装カバー Ｆ
(1)
31 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(6)
32 400-50013 CARRIER RAIL キャリーレール (1)
33 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(3)
34 HX-0029400-00 FIXED BASE
固定ベース
(17)
35
#01
SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(21)
36 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(17)
37
#01
HX-0029400-00 FIXED BASE
固定ベース
(21)
38 HK-0498900-00 BLOCK TERMINAL コネクタパーツ (4)
39
#01
HK-0498900-00 BLOCK TERMINAL
コネクタパーツ
(3)
40 HB-0014200-00 RELAY
リレー
(1)
41 HB-0011000-10 RELAY
関連パーツ
(1)
42 HA-0053000-00 MAGNETIC CONTACTOR
マグネットコネクタ
(3)
43 HA-0053000-10 MAGNETIC CONTACTOR マグネットコネクタ (3)
44 HA-0053000-20 MAGNETIC CONTACTOR
マグネットコネクタ
(3)
45 HB-0014000-10 RELAY
リレーソケット
(1)
46 HB-0014000-00 RELAY
リレー
(1)
47 HK-0498500-10 BLOCK TERMINAL
端子台
(16)
48 #01 HK-0498500-10 BLOCK TERMINAL 端子台 (12)
49 HK-0498900-0A BLOCK TERMINAL
コネクタパーツ
(8)
50
#01
HK-0498900-0A BLOCK TERMINAL
コネクタパーツ
(6)
51 HK-0498900-0D BLOCK TERMINAL
コネクタパーツ
(4)
52 400-45025 SURGE ABSORBER ASM
サージアブソーバー組
(1)
53 SL-4030891-SC SCREW M3X8 なべ小ねじセムス Ｍ ３ Ｌ ＝８ (1)
54 CM-3003000-04 LABEL 2
高温注意シール２（５０）
(1)
55 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
56 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(1)
57
#01
401-18353 SF UNIT ASM
安全ユニット組
1
58 400-50013 CARRIER RAIL キャリーレール (1)
59 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(3)
60 HK-0498900-0D BLOCK TERMINAL
コネクタパーツ
(4)
61 HK-0498900-00 BLOCK TERMINAL
コネクタパーツ
(1)
62 HK-0498900-0A BLOCK TERMINAL
コネクタパーツ
(6)
63 HK-0498500-10 BLOCK TERMINAL 端子台 (8)
64 HB-0013900-10 RELAY
リレー用ソケット
(5)
65 HB-0013900-00 RELAY
リレー
(5)
66 HB-0014300-00 RELAY
セーフティリレーユニット
(2)
67 HA-0053000-00 MAGNETIC CONTACTOR
マグネットコネクタ
(2)
68 HA-0053000-10 MAGNETIC CONTACTOR マグネットコネクタ (2)
69 HA-0053000-20 MAGNETIC CONTACTOR
マグネットコネクタ
(2)
70 401-18352 CARRIER RAIL ASM
キャリアレール組
1
71 400-50012 CARRIER RAIL
キャリアレール
(1)
72 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
73 HK-0498900-00 BLOCK TERMINAL コネクタパーツ (1)
74 HK-0498900-0D BLOCK TERMINAL コネクタパーツ (2)
75 HK-0498500-10 BLOCK TERMINAL
端子台
(8)
76 401-17649 DUCT 30 60 700
ダクト３０−６０−７００
1
77 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
3
78 401-19201 DUCT 50 60 700
ダクト５０−６０−７００
1
79 SL-4040891-SC SCREW M4X8 座金付きなべ小ねじ Ｍ ４ Ｌ ＝８ 3
80 400-77404 DUCT 30-60-200
ダクト３０−６０−２００
4
81 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
8
82 401-19200 DUCT 50 60 250
ダクト５０−６０−２５０
1
83 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
84 400-77201 DUCT 60-60-200 ダクト６０−６０−２００ 1
85 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
86 400-94369 DUCT 30 60 350
ダクト３０−６０−３５０
2
87 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
6
- 27 -

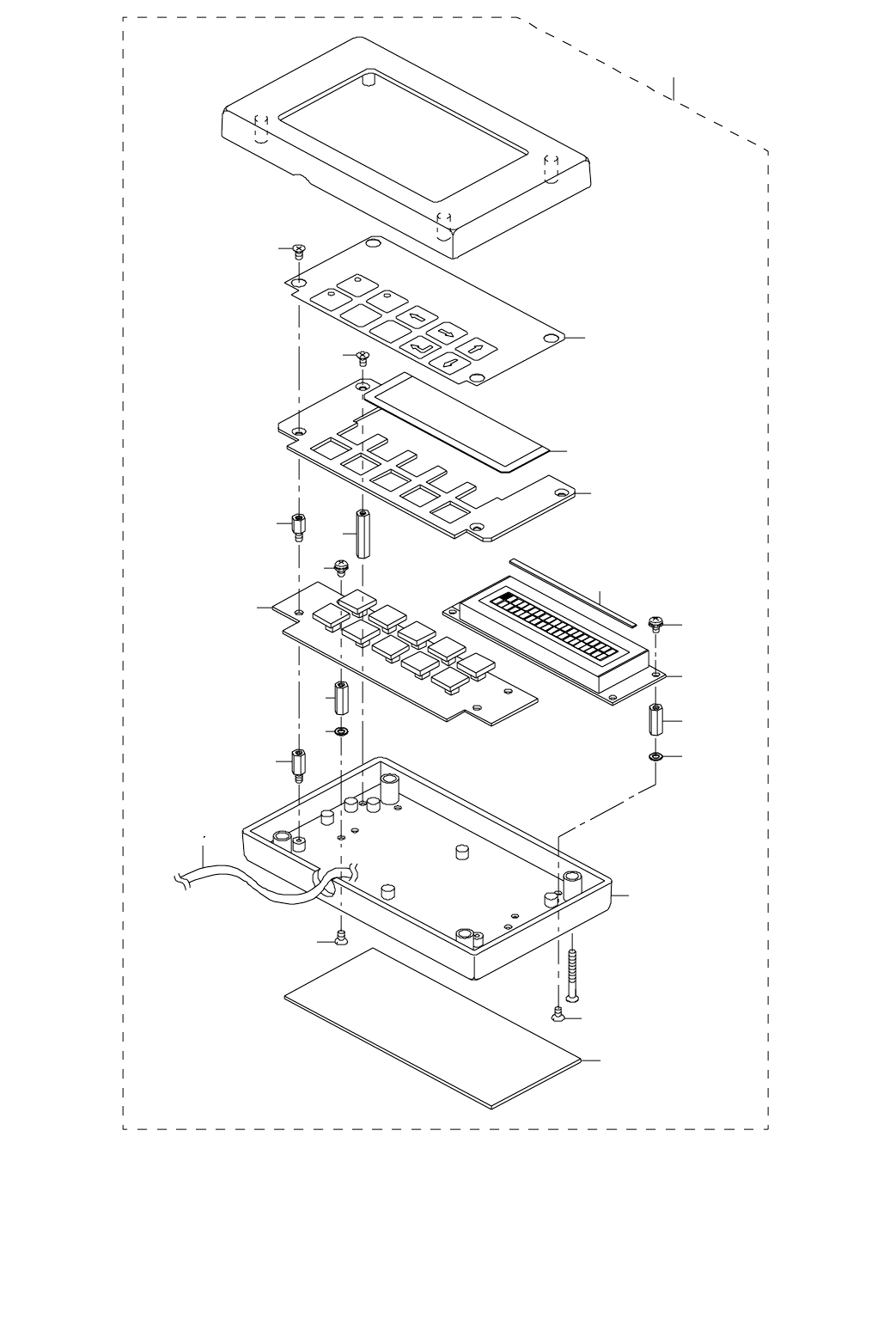

14.MOP BOX COMPONENTS
ＭＯＰ ボックス関係
2
14
11
12
9
17
18
6
12
10
15
12
2
4
9
5
7
19
3
8
13
1
16
12
- 28 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-49974 OP BOX UNIT 5D
ＯＰ ボックスユニット５ Ｄ
1
2 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ ３
(6)
3 400-48826 OP BOX
ＯＰ ボックス
(1)
4 400-48827 OP BASE
ＯＰ ベース
(1)
5 E2505-716-000 LCD COVER
ＬＣＤ カバー
(1)
6 E2506-716-000 MOP MAGNET
ＭＯＰ マグネット
(1)
7 E2502-716-000 MOP PANEL SPACER
ＯＰ パネルスペーサ
(1)
8 400-49937 OP SHEET 5D
ＯＰ シート５ Ｄ
(1)
9 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
10 HX-0035400-0B PCB SUPPORT L=8MM
スペーサー
(2)
11 HX-0035400-0D BASE PARTS
基板パーツ
(2)
12 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(12)
13 400-48828 STUD15.4
スタッド１５．４
(4)
14 400-48829 STUD17
スタッド１７
(2)
15 400-48830 STUD26.6
スタッド２６．６
(2)
16 400-41206 HOD PCB ASM
ＨＯＤ ＰＣＢ 組
(1)
17 400-49604 PANEL CABLE ASM
パネルケーブル組
(1)
18 HN-0014900-00 CLAMP FILTER(L)
クランプフィルタ
(1)
19 400-46251 HOD LCD ASM
ＨＯＤ ＬＣＤ 組
(1)
