- 27 -
14.MOP BOX COMPONENTS
ＭＯＰ ボックス関係
2
14
11
12
9
17
18
6
12
10
15
12
2
4
9
5
7
19
3
8
13
1
16
12
- 28 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-49974 OP BOX UNIT 5D
ＯＰ ボックスユニット５ Ｄ
1
2 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ ３
(6)
3 400-48826 OP BOX
ＯＰ ボックス
(1)
4 400-48827 OP BASE
ＯＰ ベース
(1)
5 E2505-716-000 LCD COVER
ＬＣＤ カバー
(1)
6 E2506-716-000 MOP MAGNET
ＭＯＰ マグネット
(1)
7 E2502-716-000 MOP PANEL SPACER
ＯＰ パネルスペーサ
(1)
8 400-49937 OP SHEET 5D
ＯＰ シート５ Ｄ
(1)
9 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
10 HX-0035400-0B PCB SUPPORT L=8MM
スペーサー
(2)
11 HX-0035400-0D BASE PARTS
基板パーツ
(2)
12 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(12)
13 400-48828 STUD15.4
スタッド１５．４
(4)
14 400-48829 STUD17
スタッド１７
(2)
15 400-48830 STUD26.6
スタッド２６．６
(2)
16 400-41206 HOD PCB ASM
ＨＯＤ ＰＣＢ 組
(1)
17 400-49604 PANEL CABLE ASM
パネルケーブル組
(1)
18 HN-0014900-00 CLAMP FILTER(L)
クランプフィルタ
(1)
19 400-46251 HOD LCD ASM
ＨＯＤ ＬＣＤ 組
(1)
- 29 -

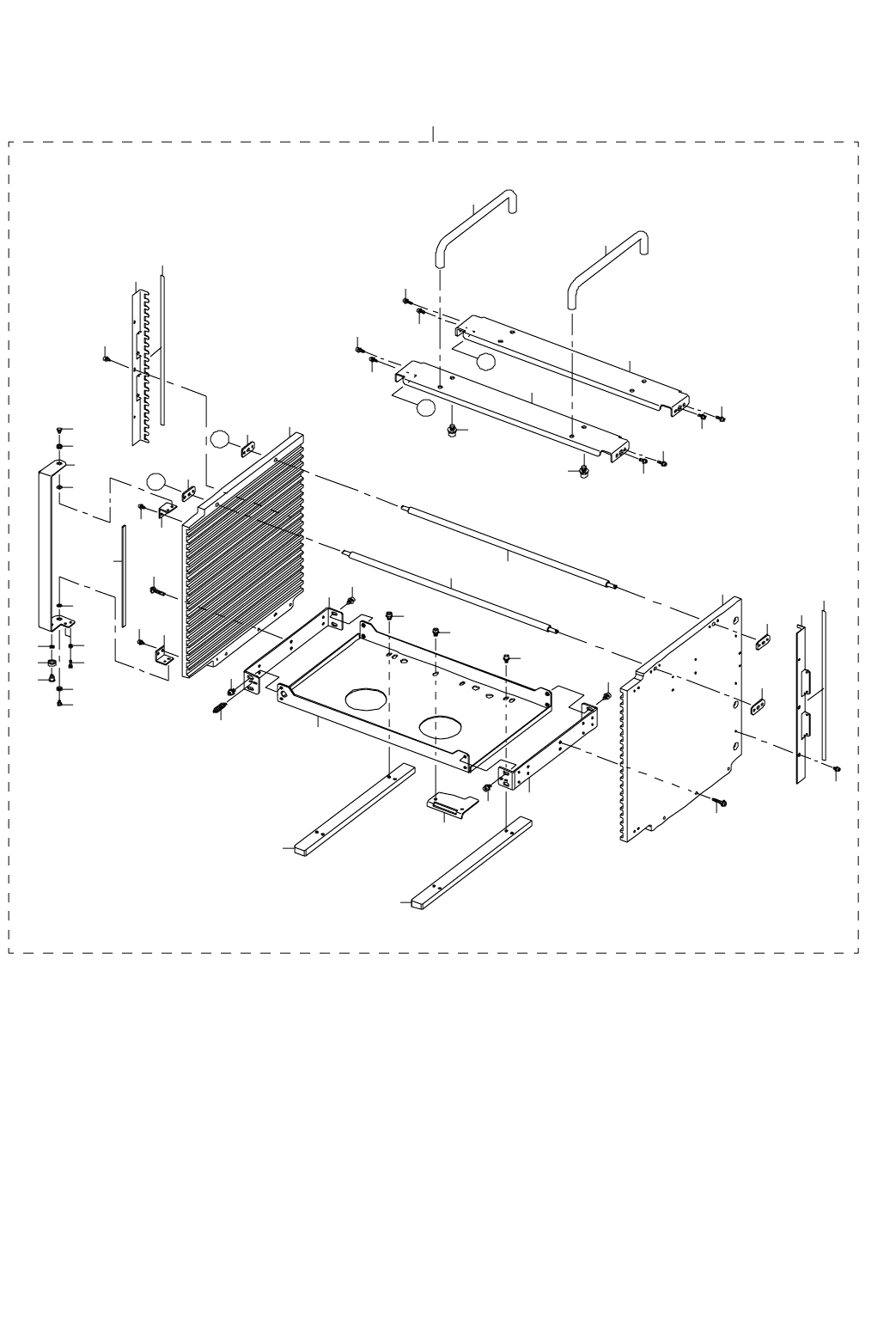

15.STACKER UNIT
スタッカユニット
2
3
5
5
6
6
7
6
6
8
10
10
10
10
12
12
12
12
13
13
14
15
15
8
16
18
16
17
9
9
19
20
29
28
30
9
9
31
31
32
32
33
33
27
26
25
22
23
24
22
23
24
7
20
19
A
B
14
B
A
1
4
11
11
21
34
