- 31 - 16 . T RA Y U NI T & APP END P AR TS CO MP ON ENT S トレイユニット・添付品関係 2 5 6 7 8 9 8 14 13 12 10 13 12 11 14 3 4 1 9 10 11 15 18 19 16 23 21 22 17 28 20 30 25 27 24 29 31 32 33

100%1 / 52
- 30 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-18011 ST UNIT
ＳＴ ユニット
2
2 400-48756 TRAY GUIDE L
トレイ ガイド Ｌ
(1)
3 400-48757 TRAY GUIDE R
トレイ ガイド Ｒ
(1)
4 401-19380 TRAY GUIDE B PL
トレイ ガイド Ｂ ＰＬ
(1)
5 401-19381 TRAY GUIDE B BR
トレイ ガイド Ｂ ＢＲ
(2)
6 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(8)
7 SL-4042091-SC SCREW M4 L=20
座金付きなべ小ねじ Ｍ ４ Ｌ ＝２０
(6)
8 401-17335 TRAY GUIDE SH
トレイ ガイド ＳＨ
(2)
9 E1504-726-000 GUIDE SH PLATE
ガイド ＳＨ プレート
(4)
10 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(4)
11 401-17334 HANDLE BR
ハンドル ＢＲ
(2)
12 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１０
(8)
13 E1513-717-000 ST HANDLE
ＳＴ ハンドル
(2)
14 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(4)
15 E1511-717-000 ST GUIDE
ＳＴ ガイド
(2)
16 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(8)
17 E1510-717-000 ST CLAMP
ＳＰ クランプ
(1)
18 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
19 401-17341 SHUT BR
シャッタ ＢＲ
(2)
20 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
21 401-17337 SHUTTER
シャッタ
(1)
22 WP-0320501-SC WASHER M3
平座金 Ｍ ３
(2)
23 SB-1040004-00 BEARING
ころがり軸受
(2)
24 E4560-531-000 PM LINK SC(B)H
ＰＭ リンク ＳＣ（Ｂ）Ｈ
(2)
25 WP-0320501-SC WASHER M3
平座金 Ｍ ３
(1)
26 400-56994 BEARING
ベアリング
(1)
27 E2133-531-000 TI WIRE PULLEY SC
ＴＩ ワイヤプーリ ＳＣ
(1)
28 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
(2)
29 SM-6031002-TN SCREW M3 L=10
六角穴ボルト Ｍ ３ Ｌ ＝１０
(2)
30 E4612-717-000 SHUTTER SP
シャッタ ＳＰ
(1)
31 E6103-723-000 TRAY STOPPER BR
トレイストッパ ＢＲ
(2)
32 E1516-726-000 POSITION SEAL 20
ポジションシール ２０
(2)
33 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(6)
34 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
(1)
- 31 -

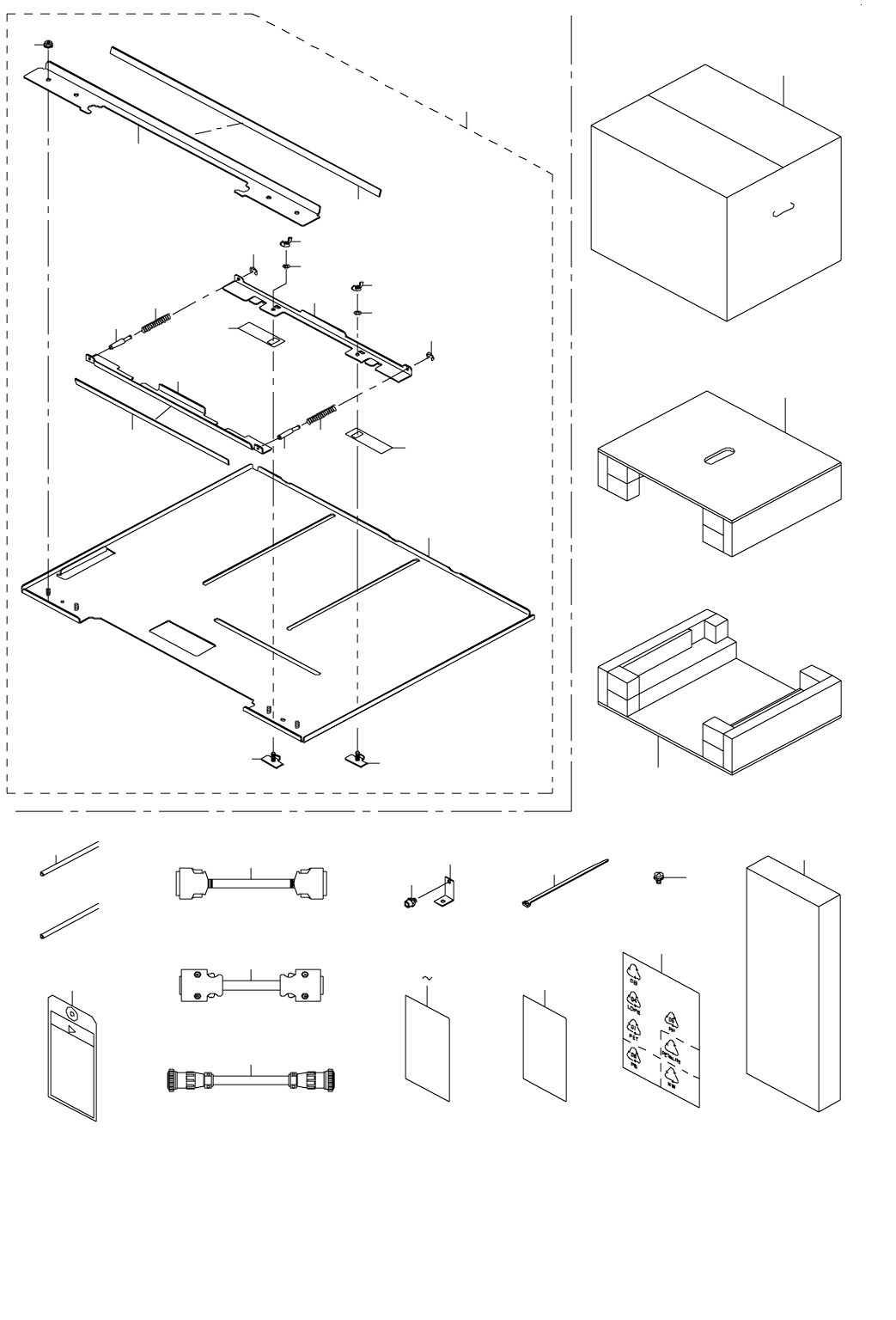

16.TRAY UNIT & APPEND PARTS COMPONENTS
トレイユニット・添付品関係
2
5
6
7
8
9
8
14
13
12
10
13
12
11
14
3
4
1
9
10
11
15
18
19
16
23
21
22
17
28
20
30
25
27
24
29
31
32
33
- 32 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR EN ＥＮ 用
#03....FOR CH ＣＨ 用
#04....FOR JE,EN ＪＥ，ＥＮ 用
#05....EXCEPT ST ＳＴ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-17568 TRAY UNIT 7V
トレイユニット ７ Ｖ
40
2 401-17561 TRAY BASE
トレイベース
(1)
3 401-17562 TRAY BASE SUPPORT
トレイベースサポート
(1)
4 E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
5 401-17563 TRAY HOLDER
トレイホルダ
(1)
6 401-17564 TRAY CLAMP
トレイクランプ
(1)
7 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
(1)
8 E1573-726-000 TRAY CLAMP SH
トレイクランプ ＳＨ
(2)
9 E1574-726-000 TRAY CLAMP SP 4N
トレイクランプ ＳＰ ４ Ｎ
(2)
10 E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(2)
11 401-20086 HOLDER_SHEET
ホルダシート
(2)
12 NM-9030001-SC WING NUT M3X0.5 TYPE1
蝶 ナット Ｍ ３ Ｘ ０．５ １種
(2)
13 WS-0310002-KN SPRING WASHER M3
ばね座金 Ｍ ３
(2)
14 RE-0200000-K0 E-RING 2
Ｅ 形止め輪 ２
(2)
15 NM-3034000-SF FLANGE NUT M3
フランジ付きナット Ｍ ３
(4)
16 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
2
17 401-17224 MTS P-I/F CABLE ASM
ＭＴＳ Ｐ − Ｉ ／ Ｆ ケーブル組
1
18 401-17225 MTS S-I/F CABLE ASM
ＭＴＳ Ｓ − Ｉ ／ Ｆ ケーブル組
1
19 E9100-723-AA0 AC POWER CABLE ASM
ＡＣ 電源束線組
1
20 400-87186 CAUTION_TAG
注意タグ
2
21 400-49283 FIX Y 5S
ＦＩＸ Ｙ ５ Ｓ
2
22 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
4
23 EA-9500B01-00 CABLE BAND
束線バンド
2
24
#05
400-61009 CHINA_ROHS_RECYCLE_LABEL_B
中国 ＲＯＨＳ リサイクルラベル Ｂ
1
25
#01
401-20807 TR7DN MANUAL(ST)
ＴＲ ７ ＤＮ 取扱説明書 ( 日本語 )
1
26
#04
401-20808 TR7DN MANUAL(EN)
ＴＲ ７ ＤＮ 取扱説明書 ( 英語 )
1
27
#03
401-20809 TR7DN MANUAL(CH)
ＴＲ ７ ＤＮ 取扱説明書 ( 中国語 )
1
28 E1901-717-000 CUSHION A
クッション Ａ
9
29
#02
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
1
30 400-99505 E-PART COMP POLLUTION CTRL NOTE
電子部品汚染抑制表示
1
31
#05
401-21659 OUTER_PACKING_CASE
外装段ボール箱
2
32
#05
401-21660 TOP_PAD
天面パッド
2
33
#05
401-21661 BOTTOM_PAD
底面パッド
2
