- 34 - RE F.NO NO T E PA RT NO D E S C R I P T I O N 品 名 Q ty 1 401 -175 69 TRA Y UNIT A 7V トレイユニット Ａ ７ Ｖ 1 2 401 -175 61 TRA Y BA S E トレイベース (1 ) 3 40 1 - 1 7 5 6 2 T RAY BAS E SU P PO RT トレイベースサポート (1 ) 4 E 1553 -726 -…

100%1 / 52
- 33 -

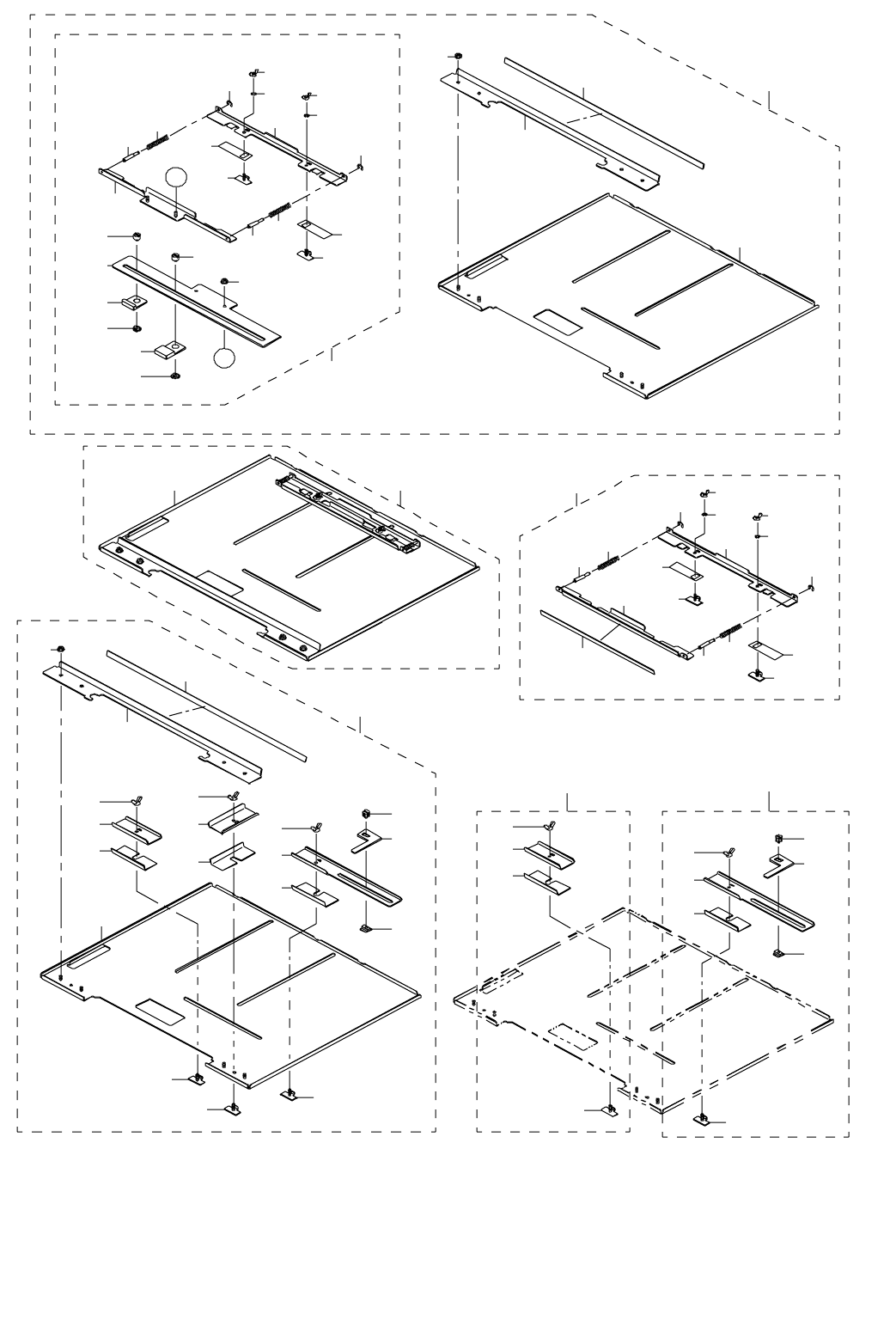

17.OPTION COMPONENTS (1) TRAY UNIT
オプション関係（１）トレイユニット
18
19
20
21
22
21
27
26
25
23
26
25
24
27
8
6
7
5
7
5
6
8
9
10
11
12
15
14
13
22
23
24
4
3
1
2
16
36
35
33
43
34
38
40
41
40
46
45
44
42
45
44
43
46
42
41
53
47
48
50
51
51
52
49
50
39
A
A
17
37
31
29
32
30
28
59
60
61
58
57
56
55
54
63 62
- 34 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-17569 TRAY UNIT A 7V
トレイユニット Ａ ７ Ｖ
1
2 401-17561 TRAY BASE
トレイベース
(1)
3 401-17562 TRAY BASE SUPPORT
トレイベースサポート
(1)
4 E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
5 E1576-726-000 TRAY HOLDER(A)
トレイホルダ（Ａ）
(2)
6 E1577-726-000 TRAY HOLDER SHEET トレイホルダシート (2)
7 E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(2)
8 NM-9030001-SC WING NUT M3X0.5 TYPE1
蝶 ナット Ｍ ３ Ｘ ０．５ １種
(2)
9 401-17566 TRAY HOLDER S
トレイホルダ Ｓ
(1)
10 E1577-726-000 TRAY HOLDER SHEET
トレイホルダシート
(1)
11 401-17567 SIDE HOLDER
サイドホルダ
(1)
12 E1580-726-000 TRAY HOLDER NUT
トレイホルダナット
(1)
13 E1581-726-000 TRAY HOLDER NOB
トレイホルダノブ
(1)
14 E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(1)
15 NM-9030001-SC WING NUT M3X0.5 TYPE1
蝶 ナット Ｍ ３ Ｘ ０．５ １種
(1)
16 NM-3034000-SF FLANGE NUT M3
フランジ付きナット Ｍ ３
(4)
17 401-19756 TRAY HOLDER 7V
トレイホルダ ７ Ｖ
1
18 401-17563 TRAY HOLDER
トレイホルダ
(1)
19 401-17564 TRAY CLAMP トレイクランプ (1)
20 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
(1)
21 E1573-726-000 TRAY CLAMP SH
トレイクランプ ＳＨ
(2)
22 E1574-726-000 TRAY CLAMP SP 4N
トレイクランプ ＳＰ ４ Ｎ
(2)
23 E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(2)
24 401-20086 HOLDER SHEET
ホルダシート
(2)
25 NM-9030001-SC WING NUT M3X0.5 TYPE1
蝶 ナット Ｍ ３ Ｘ ０．５ １種
(2)
26 WS-0310002-KN SPRING WASHER M3
ばね座金 Ｍ ３
(2)
27 RE-0200000-K0 E-RING 2
Ｅ 形止め輪 ２
(2)
28 400-50177 TRAY HOLDER(A)
ＴＲＡＹ ＨＯＬＤＥＲ（Ａ）
1
29 E1576-726-000 TRAY HOLDER(A)
トレイホルダ（Ａ）
(1)
30 E1577-726-000 TRAY HOLDER SHEET トレイホルダシート (1)
31 E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(1)
32 NM-9030001-SC WING NUT M3X0.5 TYPE1
蝶 ナット Ｍ ３ Ｘ ０．５ １種
(1)
33 401-17570 2INCH TRAY UNIT 7V
２インチトレイユニット ７ Ｖ
1
34 401-17561 TRAY BASE
トレイベース
(1)
35 401-17562 TRAY BASE SUPPORT
トレイベースサポート
(1)
36 E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
37 401-17571 2INCH TRAY ADAPTER 7V
２インチトレイアダプタ ７ Ｖ
(1)
38 401-17563 TRAY HOLDER
トレイホルダ
(1)
39 401-17565 TRAY CLAMP OP
トレイクランプ ＯＰ
(1)
40 E1573-726-000 TRAY CLAMP SH
トレイクランプ ＳＨ
(2)
41 E1574-726-000 TRAY CLAMP SP 4N
トレイクランプ ＳＰ ４ Ｎ
(2)
42 E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(2)
43 401-20086 HOLDER SHEET ＨＯＬＤＥＲ ＳＨＥＥＴ (2)
44 NM-9030001-SC WING NUT M3X0.5 TYPE1
蝶 ナット Ｍ ３ Ｘ ０．５ １種
(2)
45 WS-0310002-KN SPRING WASHER M3
ばね座金 Ｍ ３
(2)
46 RE-0200000-K0 E-RING 2
Ｅ 形止め輪 ２
(2)
47 400-48981 TRAY CLAMP PL
トレイクランプ ＰＬ
(1)
48 400-48982 TRAY CLAMP A
トレイクランプ Ａ
(1)
49 400-48983 TRAY CLAMP B
トレイクランプ Ｂ
(1)
50 400-48984 TRAY CLAMP NUT
トレイクランプ ＮＵＴ
(2)
51 400-48985 TRAY CLAMP NOB
トレイクランプ ＮＯＢ
(2)
52 NM-3034000-SF FLANGE NUT M3
フランジ付き ナット Ｍ ３
(2)
53 NM-3034000-SF FLANGE NUT M3
フランジ付き ナット Ｍ ３
(4)
54 401-19757 TRAY SIDE HOLDER 7V
トレイサイドホルダ ７ Ｖ
1
55 401-17566 TRAY HOLDER S
トレイホルダ Ｓ
(1)
56 E1577-726-000 TRAY HOLDER SHEET トレイホルダシート (1)
57 401-17567 SIDE HOLDER
サイドホルダ
(1)
58 E1580-726-000 TRAY HOLDER NUT
トレイホルダナット
(1)
59 E1581-726-000 TRAY HOLDER NOB
トレイホルダノブ
(1)
60 E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(1)
61 NM-9030001-SC WING NUT M3X0.5 TYPE1
蝶 ナット Ｍ ３ Ｘ ０．５ １種
(1)
62 401-19755 TRAY UNIT 7V ST
トレイユニット ７ Ｖ ＳＴ
1
63 401-17568 TRAY UNIT 7V
トレイユニット ７ Ｖ
(1)
- 35 -

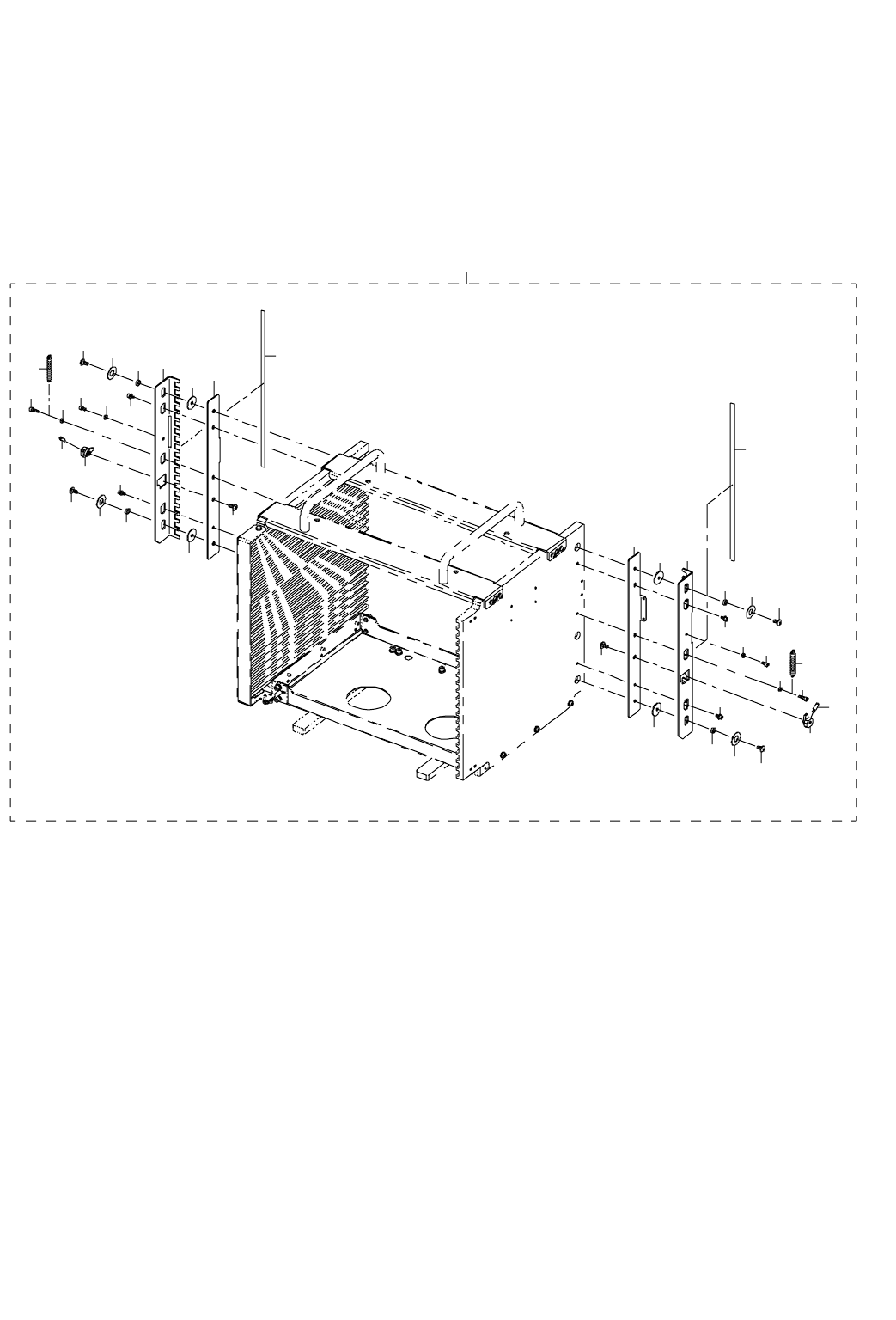

18.OPTION COMPONENTS (2) STACKER UNIT WITH COVER
オプション関係（２）開閉カバー付スタッカ
2
3
7
4
8
8
9
10
11
11
15
16
17
9
10
13
12
5
6
14
4
1
18
19
19
8
8
10
9
11
4
13
12
5
6
14
17
10
11
9
4
15
16
