3. 安装 INS-VIBFDR2-1.0S 8 振动式管装供料器 2 使用说明书关于料槽位置振动式供料器上有标准料槽位置（5 个）和中间料槽位置（4 个）。标准料槽料槽位置与 NXT/AIM 的料站托架上的料槽一致，并被分配了相同的料槽号码。中间料槽位置在相应标准料槽位置向右偏离 6 mm 的地方，号码与标准料槽相同。例：振动式供料器被安装在料站托架（料槽号码 21 ～ 25）上，如果像下图那样安装…

INS-VIBFDR2-1.0S 3. 安装

振动式管装供料器 2 使用说明书 7

3. 安装

3.1 顶板的安装

1. 选择适合于元件料管的顶板（参照 "2.3 顶板规格 "）。

2. 决定将顶板安装到振动式供料器的哪个料槽位置（参照以下的 [ 关于料槽位置 ]）。

3. 提起元件料管导轨的弹簧，在下面插入顶板。确认安装孔，并用长的螺钉固定顶端侧，

用短的螺钉固定中心侧。

EJH1T5Ro

Downloaded at 2019/06/26 15:06:184 by 343B3027 DL#FQeRJzNl

3. 安装 INS-VIBFDR2-1.0S

8 振动式管装供料器 2 使用说明书

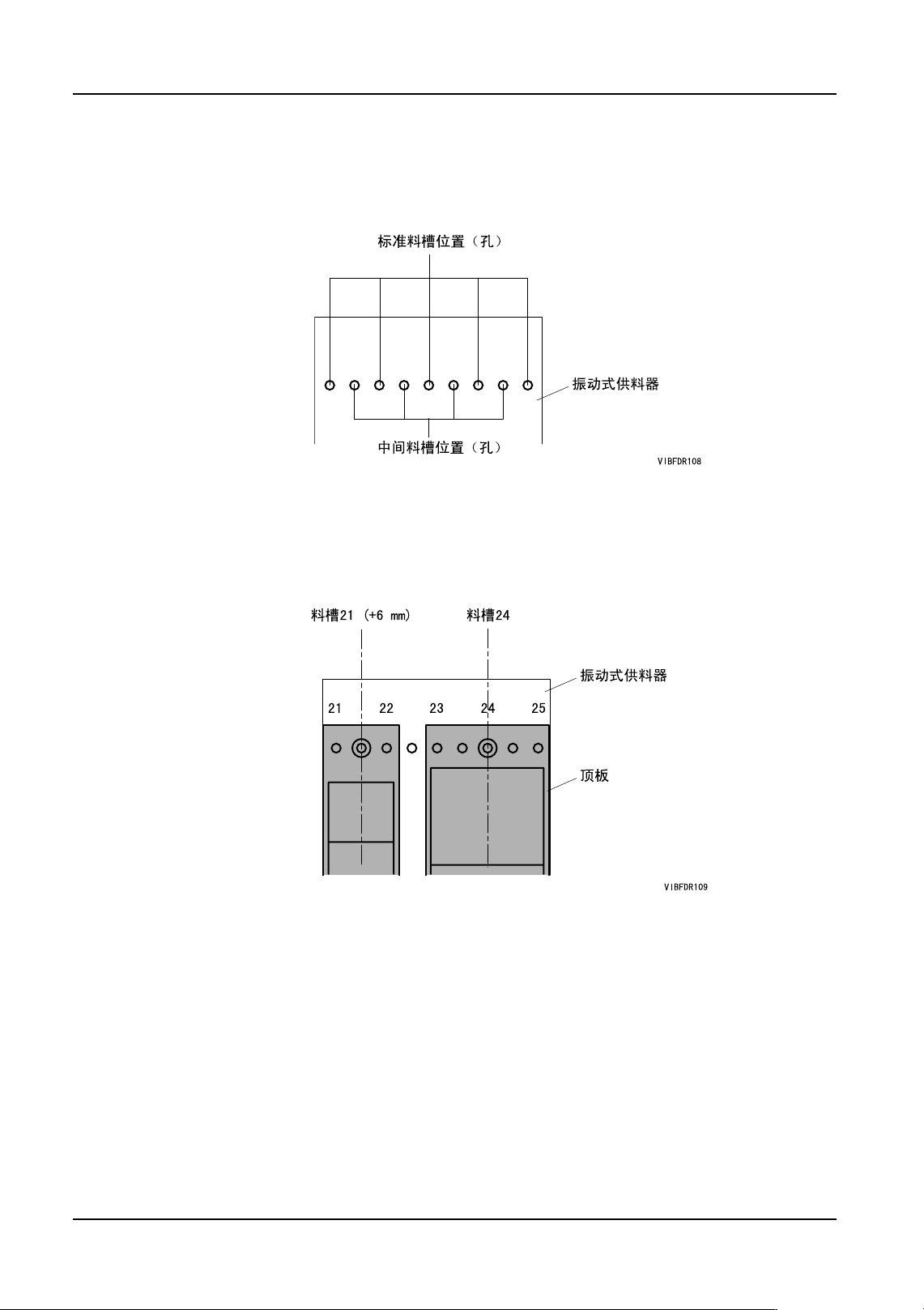

关于料槽位置

振动式供料器上有标准料槽位置（5 个）和中间料槽位置（4 个）。标准料槽料槽位置与

NXT/AIM 的料站托架上的料槽一致，并被分配了相同的料槽号码。中间料槽位置在相应标准

料槽位置向右偏离 6 mm 的地方，号码与标准料槽相同。

例：

振动式供料器被安装在料站托架（料槽号码 21 ～ 25）上，如果像下图那样安装了 2 块顶板

时，左侧的元件被分配在了料槽号码 21，右侧的元件被分配在了料槽号码 24。但是，由于

左侧的元件在中间料槽位置，因此需要在 X 轴方向上设定料站修正量 (+6 mm)。请在机器上

进行修正量的输入。关于详细的输入方法请参照 [NXT 系统手册 ] 或 [NXT II 系统手册 ]）。

EJH1T5Ro

Downloaded at 2019/06/26 15:06:184 by 343B3027 DL#FQeRJzNl

INS-VIBFDR2-1.0S 3. 安装

振动式管装供料器 2 使用说明书 9

3.2 将振动式供料器安装到机器或者从机器上卸下

3.2.1 安装方法

1. 使振动式供料器下面的导轨对准料站托架的料槽，将振动式供料器前部放到料站托架

上。

2. 转动夹紧杆，然后将使振动式供料器在料站托架上水平地滑动，并推入。

3. 推入振动式供料器，直到振动式供料器前端的通信插头被完全插入料站托架侧的插座

内。

3.2.2 卸下方法

1. 转动夹紧杆，将振动式供料器朝身体侧拉出一点。

2. 托住振动式供料器的前部，朝身体侧拉出。

备注 )在卸下振动式供料器时，请用力握住供料器不要使其落下。
