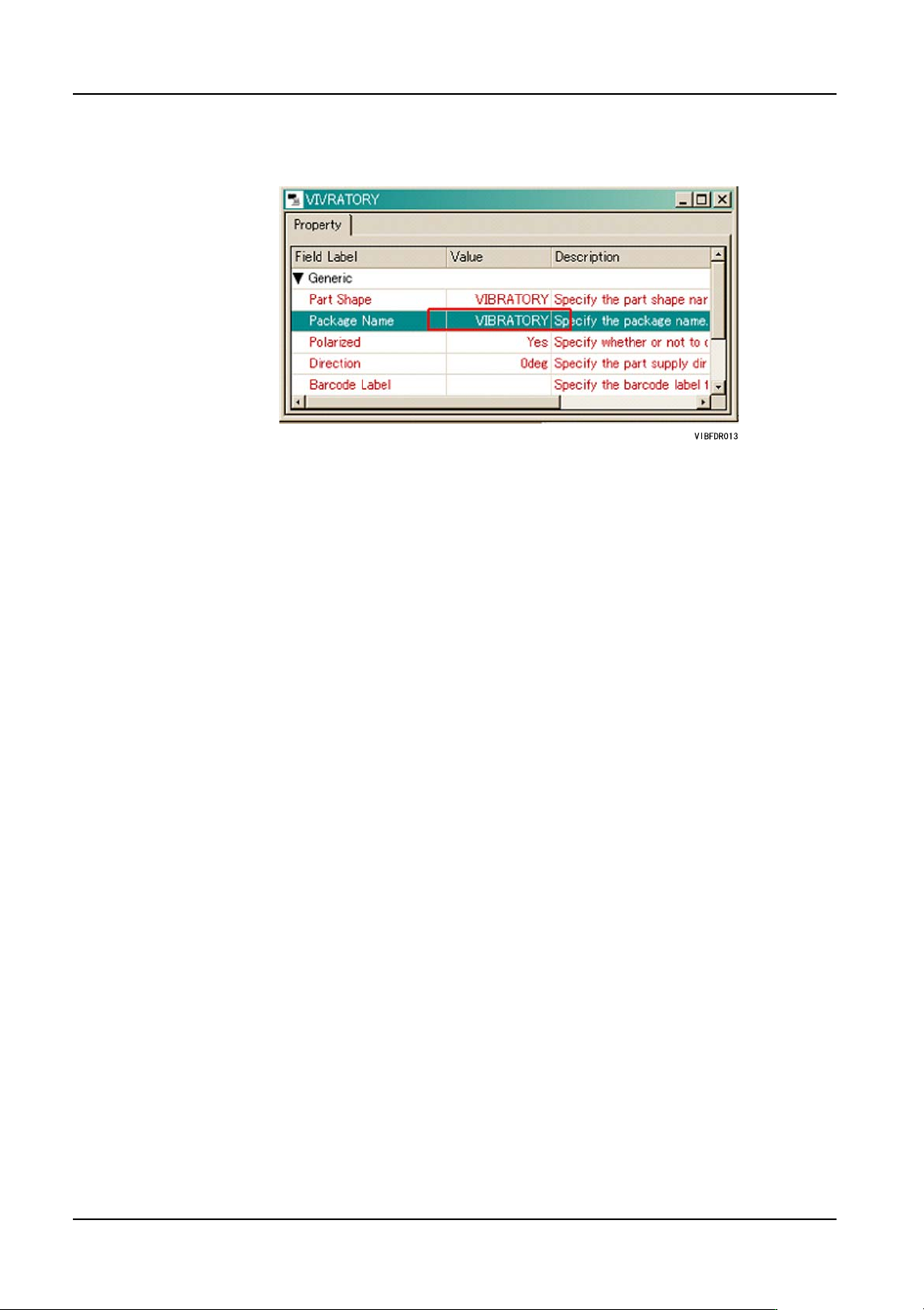

5. 将上述创建的封装数据名 [VIBRATORY] 输入到元件数据 [VIBRATORY] 的 [Package Name]
项目中，完成元件数据 [VIBRATORY]。
EJH1T5Ro
EJH1T5Ro
Downloaded at 2019/06/26 15:06:184 by 343B3027 DL#FQeRJzNl
INS-VIBFDR2-1.0S 4. Job 的设定
振动式管装供料器 2 使用说明书 15
4.2 元件数据 （外形数据）的设定
根据要使用的顶板和要吸取的元件的种类 （高度），求出每一个料站的 PickupOffsetZ，并
且设定到元件数据 （外形数据）的进程数据 （Precess data) 中。
4.2.1 PickupOffsetZ 值的求法
供料器的顶板安装面的高度在Z0下方16.5 mm的位置，可以根据以下的公式求出 PickupOff
-
setZ 值。

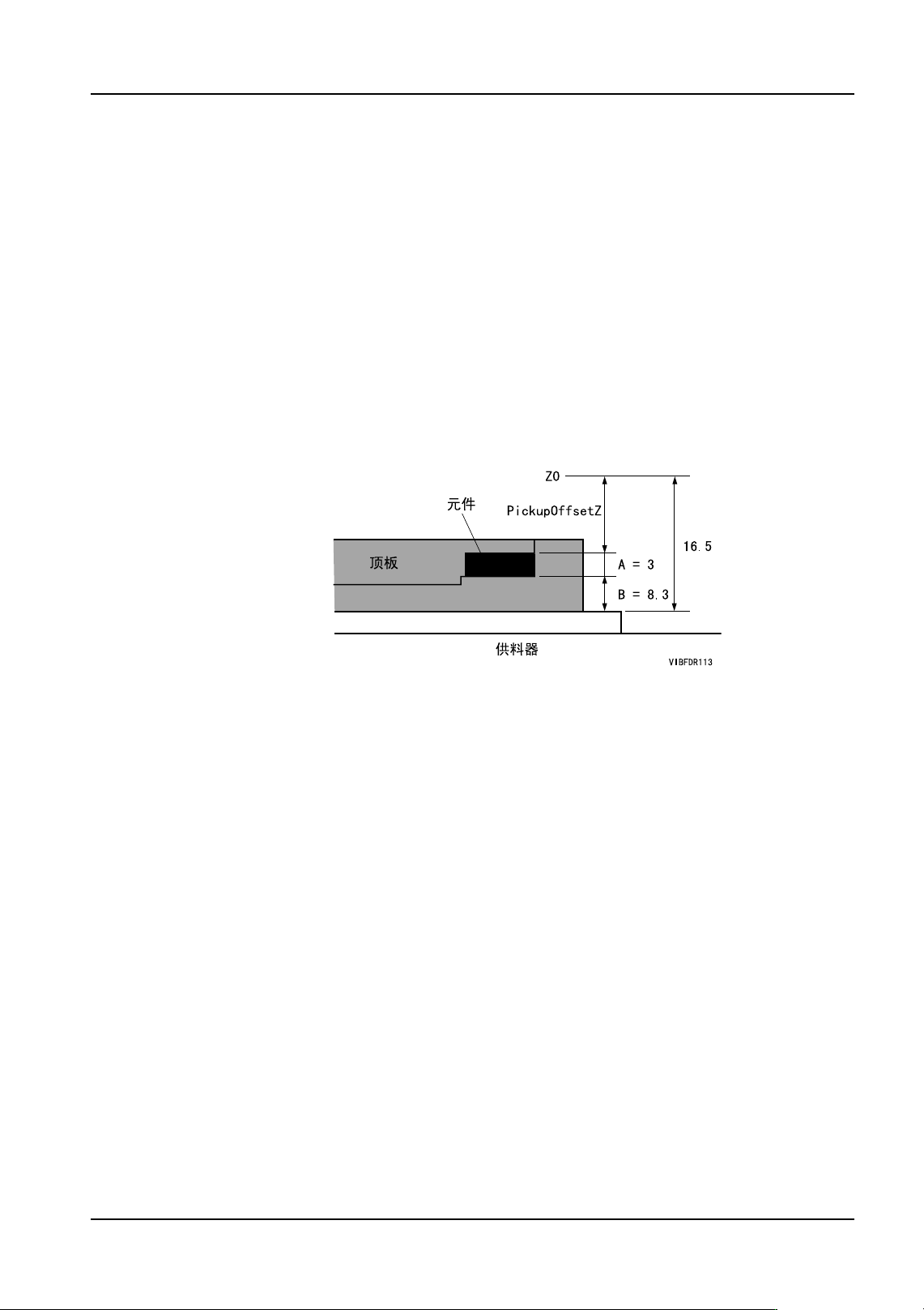

PickupOffsetZ = -16.5 + A + B
A: 元件高度
B: 元件下面的高度 （参照 "2.3 顶板规格 " 的表格）
下例是使用类型 1 的顶板，吸取 3 mm 高度的元件的情况，
PickupOffsetZ = -16.5 + 3 + 8.3 = -5.2
4.2.2 进程数据的输入
请将 PickupOffsetZ 值输入到元件数据 （外形数据）的进程数据 （Precess data) 中。（关
于进程数据的输入方法请参照 Fuji Flexa 手册。）
EJH1T5Ro
EJH1T5Ro
Downloaded at 2019/06/26 15:06:184 by 343B3027 DL#FQeRJzNl
4. Job 的设定 INS-VIBFDR2-1.0S
16 振动式管装供料器 2 使用说明书
4.3 机器构成的设定
4.3.1 供料器安装
将振动式供料器上的元件配置设定到机器构成中。
1. 打开 [Machine Configuration] 画面。
2. 在 [Feeder Setup] 标签页中，请设定 [Part Number]、[Shape]、[Package]、[Status]
等的各项目。
3. 在 [Status] 项目中，请设定 “Fixed”或者 “Reserved”。对有元件的料槽位置请选择
“Fixed”，对没有元件的料槽位置请选择 “Reserved”。

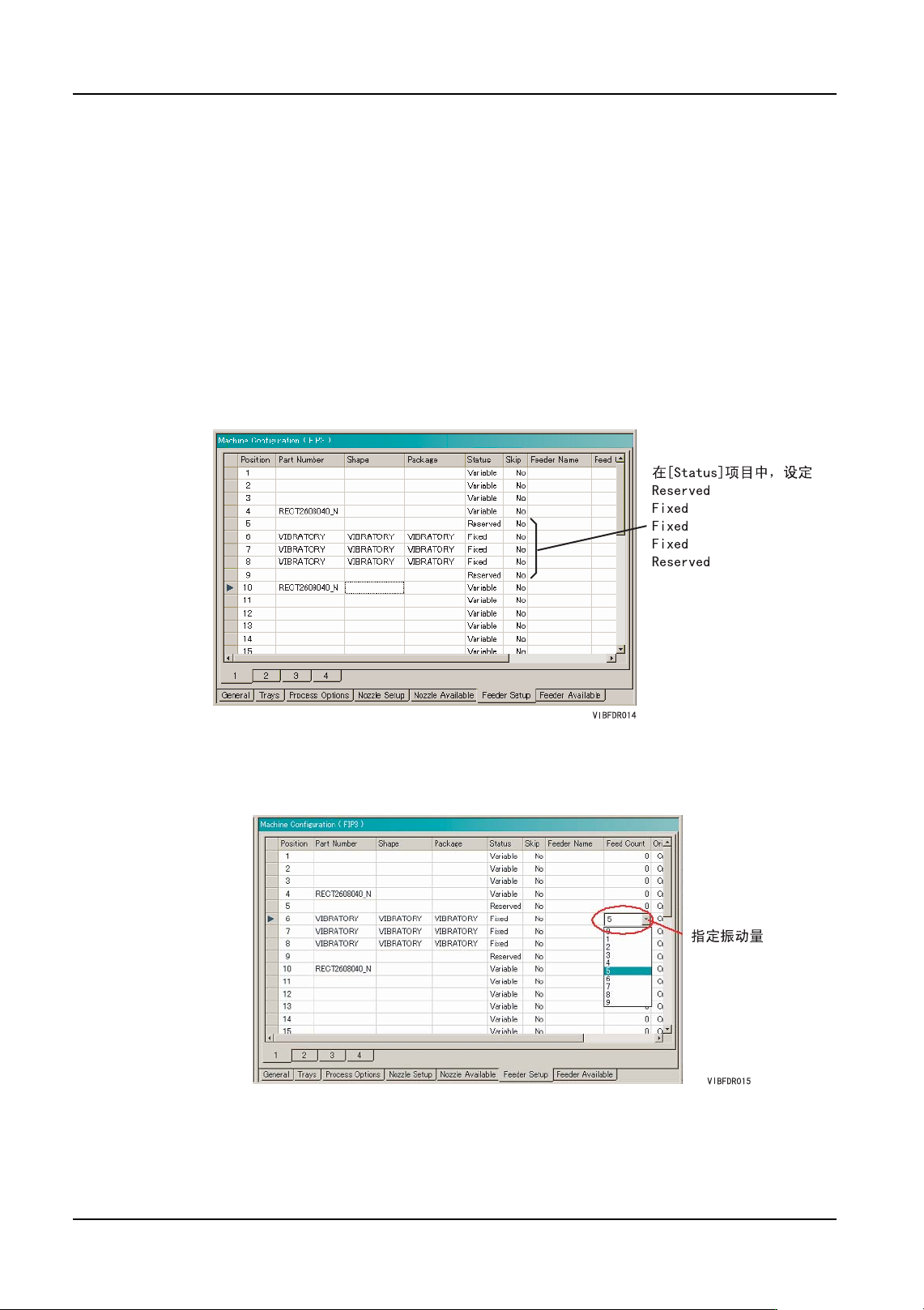

例：以下表示在料槽5～9号上的供料器，其元件只是被设置在料槽6、7、8号上，料槽5
号和 9 号上没有元件时的设定例。
备注 )由于振动式供料器没有对应优化器，因此请不要在 [Status] 项目中设定“Variable”。
4. 在 [Feed Count] 项目中，如果是振动式供料器，请选择振动量的数值 （0 ～ 9）。
