CM402-L 20070802 - 第348页

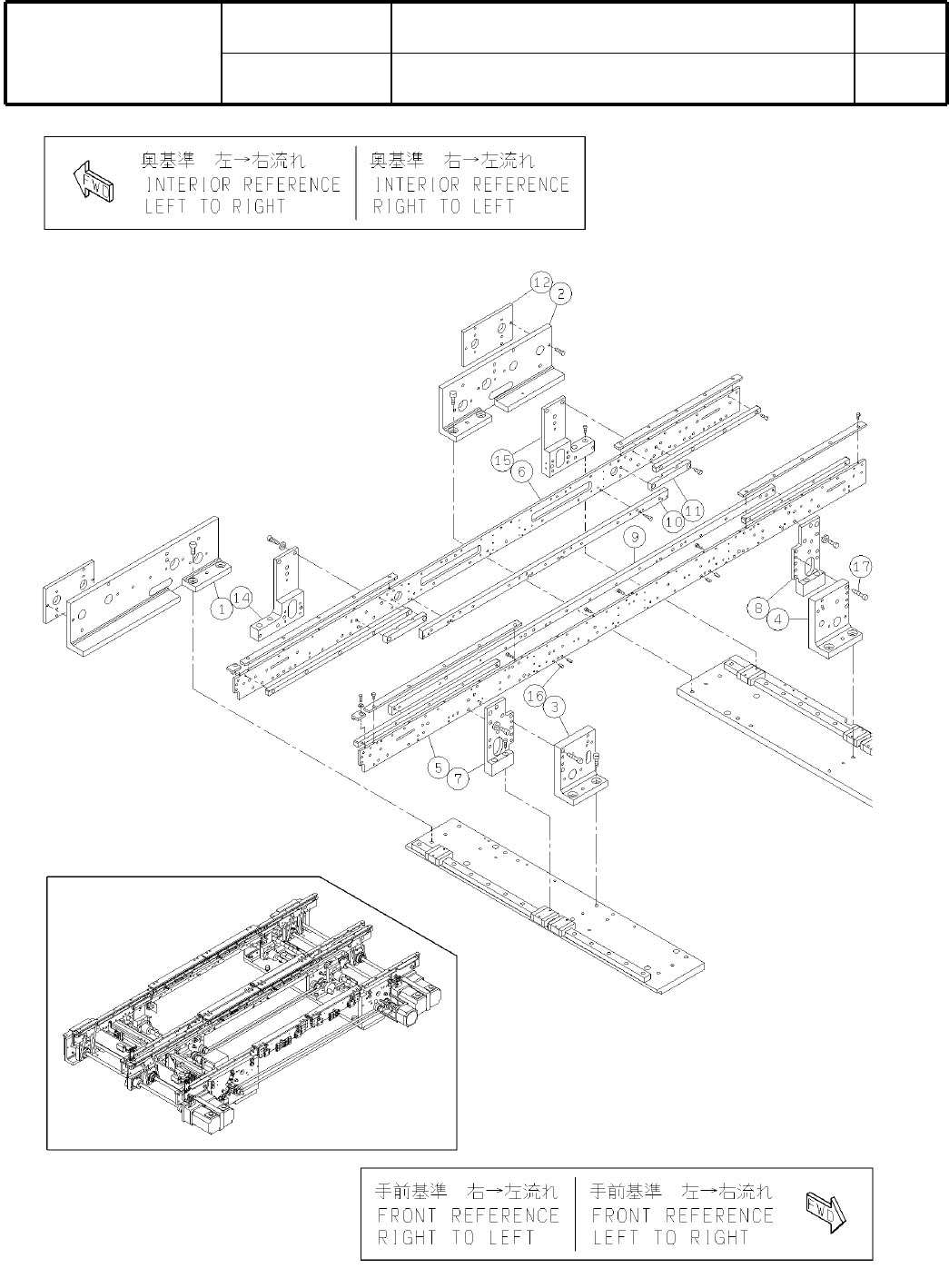

36-B デ ュ ア ル コ ン ベア L Dual Conveyor L パー ツレイ アウト Kit No. キ ット 品番 Kit Name キ ット 名称 N610001650AA ｾｸｼｮﾝ No . PARTS LAYOUT Section No. - - S121 ( KN610001650AA-05-2 )
Ref
No.
Remarks
R
1
Q'ty
36-A
デュアルコンベア
L
Dual Conveyor L
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit No.
キット
品番
Kit Name
キット名称
N610001650AA
Part Name
備 考
ｾｸｼｮﾝ
No
.
PARTS LIST
Section No.
R
3
BRACKET
1
1 N210003906AB
BRACKET
1
2 N210003907AB
FRAME
1
3 N210003909AC
FRAME
1
4 N210013650AB
BLOCK
2
5 N210008246AA
GUIDE
4
6 KXFB04UJA00
GUIDE
4
7 KXFB04UKA00
GUIDE
2
8 KXFB04ULA00
GUIDE
2
9 KXFB04UMA00
GUIDE
4
10 N210007900AA
GUIDE
4
11 N210007901AA
FRAME
1
12 N210008251AA
FRAME
1
13 N210003914AA
PLATE
1
14 N210003917AA
PLATE
2
15 N210003918AA
PLATE
1
16 N210003516AA
PLATE
1
17 N210003518AA
PLATE
1
18 N210003919AA
CLAMPER
2
20 N210044928AA
LINEAR-WAY
2
21 N510015539AA LWLC15C3R540BS1E039
PIN
6
22 KXF0CXJAA00 1017003-50010
BOLT
4
23 N510017534AA
Hexagon socket button head screw M4X6-10.9 A2J (Trivalent)
PIN
8
24 KXF02YFAA00 MS5-10
WASHER
8
25 KXF0DYHGA00 WSSB16-8-3
BOLT
4
26 N510000307AA
Hexagon socket button head screw M3X20 Steel Black oxide finish 12.9
S120
-
-
( KN610001650AA-05-1 )
36-B
デュアルコンベア
L
Dual Conveyor L
パーツレイアウト
Kit No.
キット
品番
Kit Name
キット
名称
N610001650AA
ｾｸｼｮﾝ
No
.
PARTS LAYOUT
Section No.
-
-
S121
( KN610001650AA-05-2 )
Ref
No.
Remarks
R
1
Q'ty
36-B
デュアルコンベア
L
Dual Conveyor L
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit No.
キット
品番
Kit Name
キット名称
N610001650AA
Part Name
備 考
ｾｸｼｮﾝ
No
.
PARTS LIST
Section No.
R
3
BRACKET
1
1 N210003455AA
BRACKET
1
2 N210003908AA
BRACKET
1
3 N210003457AA
BRACKET
1
4 N210003458AB
FRAME
1
5 N210013652AB
FRAME
1
6 N210003912AC
BLOCK
1
7 N210008247AB
BLOCK
1
8 N210008248AB
FRAME
1
9 N210003915AB
FRAME
1
10 N210003469AA
PLATE
2
11 N210003470AA
PLATE
2
12 N210003519AA
BLOCK
1
14 N210008249AA
BLOCK
1
15 N210008250AA
PIN
4
16 KXF0CXHAA00 1017003-40008
BOLT
4
17 KXF0DY7WA00 NACB5-25
S122
-
-
( KN610001650AA-05-2 )
