CM402-L 20070802 - 第388页
37-I デ ュ ア ル コ ン ベア R Dual Conveyor R パー ツレイ アウト Kit No. キ ット 品番 Kit Name キ ット 名称 N610001651AA ｾｸｼｮﾝ No . PARTS LAYOUT Section No. - - S161 ( KN610001651AA-05-9 )
Ref
No.
Remarks
R
1
Q'ty
37-H
デュアルコンベア
R
Dual Conveyor R
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit No.
キット
品番
Kit Name
キット名称
N610001651AA
Part Name
備 考
ｾｸｼｮﾝ
No
.
PARTS LIST
Section No.
R
3
DOG
1
1 N210003550AA
DOG
1
2 N210003552AA
BRACKET
1
3 N210003556AA
BRACKET
1
4 N210003562AA
BRACKET
2
5 KXFB04W9A00
BRACKET
2
6 KXFB04WAA00
BRACKET
1
7 N210003567AA
BRACKET
1
8 KXFB04WCA00
DOG
1
9 N210003575AA
PLATE
2
10 N210003580AA
BRACKET
1
11 N210003594AA
BOLT
2
12 KXF0DY7VA00 NACB4-10
CYLINDER
1
13 KXF0DY80A00 CU16D-T2365-55(DDA)
SENSOR(280mm)
1
14 N610003682AA
SENSOR(600mm)
1
15 N610001686AA
SENSOR(600mm)
1
16 N610001687AA
SENSOR(400mm)
1
17 N610001689AA
SENSOR(200mm)
1
18 N610001729AA
GUIDE
1
19 N210006959AA
SCREW
2
20 N510018251AA
Cross recessed Truss head machine screw M3X5-4.8 A2J (Trivalent)
JOINT
2
21 KXF02T9AA00 M-5HL-4
S160
-
-
( KN610001651AA-05-8 )

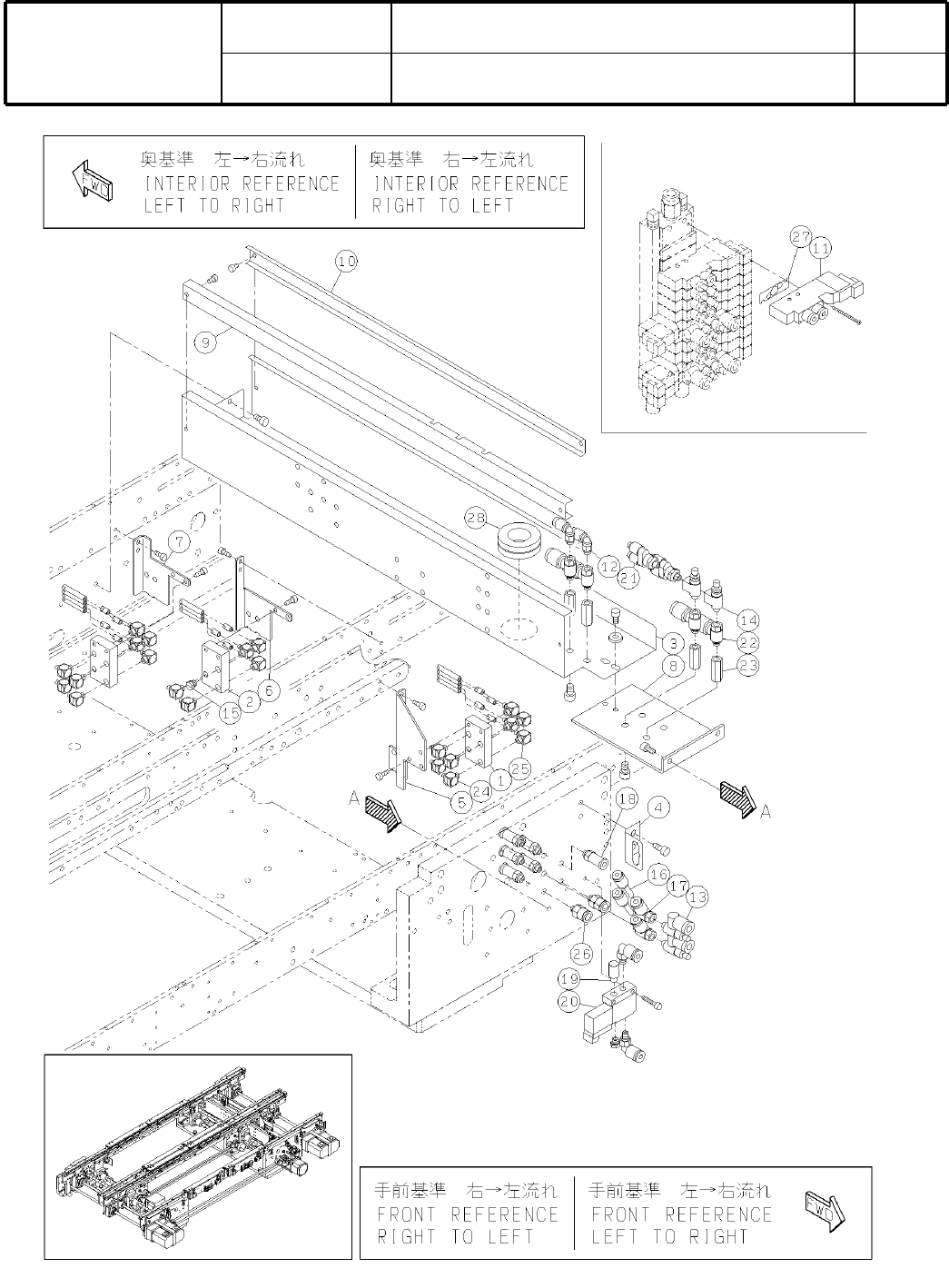

37-I
デュアルコンベア
R
Dual Conveyor R
パーツレイアウト
Kit No.
キット
品番
Kit Name
キット
名称
N610001651AA
ｾｸｼｮﾝ
No
.
PARTS LAYOUT
Section No.
-
-
S161
( KN610001651AA-05-9 )
Ref
No.
Remarks
R
1
Q'ty
37-I
デュアルコンベア
R
Dual Conveyor R
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit No.
キット
品番
Kit Name
キット名称
N610001651AA
Part Name
備 考
ｾｸｼｮﾝ
No
.
PARTS LIST
Section No.
R
3
BLOCK
2
1 N210003511AA
BLOCK
1
2 N210003512AA
GUIDE
1
3 N210003974AA
BRACKET
1
4 KXFB04XRA00
BRACKET
1
5 N210003975AA
BRACKET
1
6 N210003976AA
BRACKET
1
7 N210003977AA
BRACKET
1
8 N210003604AA
GUIDE
1
9 N210003606AA
GUIDE
1
10 N210006377AA
VALVE
1
11 KXF09X2AA00 VQZ1121-5MO-C4
JOINT
5
12 KXF029JAA00 KJL04-M5
SPEED-CONTROLLER
2
13 KXF05BGAA00 AS1301F-M5-06
SPEED-CONTROLLER
2
14 KXF0DZ1BA00 AS1200-M5
PLUG
2
15 KXF02TGAA00 M-5P
JOINT
2
16 KXF0DY7YA00 KQR23-04
JOINT
2
17 KXF0CT5AA00 KQVF04-M5
JOINT
6
18 KXF02AWAA00 KQH04-M5
SILENCER
1
19 KXF00WCAA00 AN120-M5
VALVE
1
20 KXF0DLYAA00 VQD1121V-5MO-M5
JOINT
2
21 KXF08KDAA00 KJU04-M5
JOINT
4
22 N431KQVF06M5 KQVF06-M5
SPACER
4
23 N510019897AA ASF-520E
JOINT
10
24 KXF07TFAA00 M-5ALU-3
JOINT
11
25 KXF02SZAA00 M-5ALU-4
JOINT
2
26 KXF02B4AA00 KQH06-M5
GASKET
1
27 KXF09Y6AA00 VQZ1000-GS-2
GROMMET
1
28 KXF0DWVFA00 C-30-BW-19-1-UL
S162
-
-
( KN610001651AA-05-9 )
