Ref No. Remarks R 1 Q't y 44-A 移載 ヘッド( 高 速ヘッド) Transfer Head (High-Speed Head) ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit No . キット品 番 Kit Name キット名称 KXFX036GA00 Part N ame 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. R 3 JOI…
44-A
移載
ヘッド
(
高速
ヘッド
)
Transfer Head (High-Speed Head)

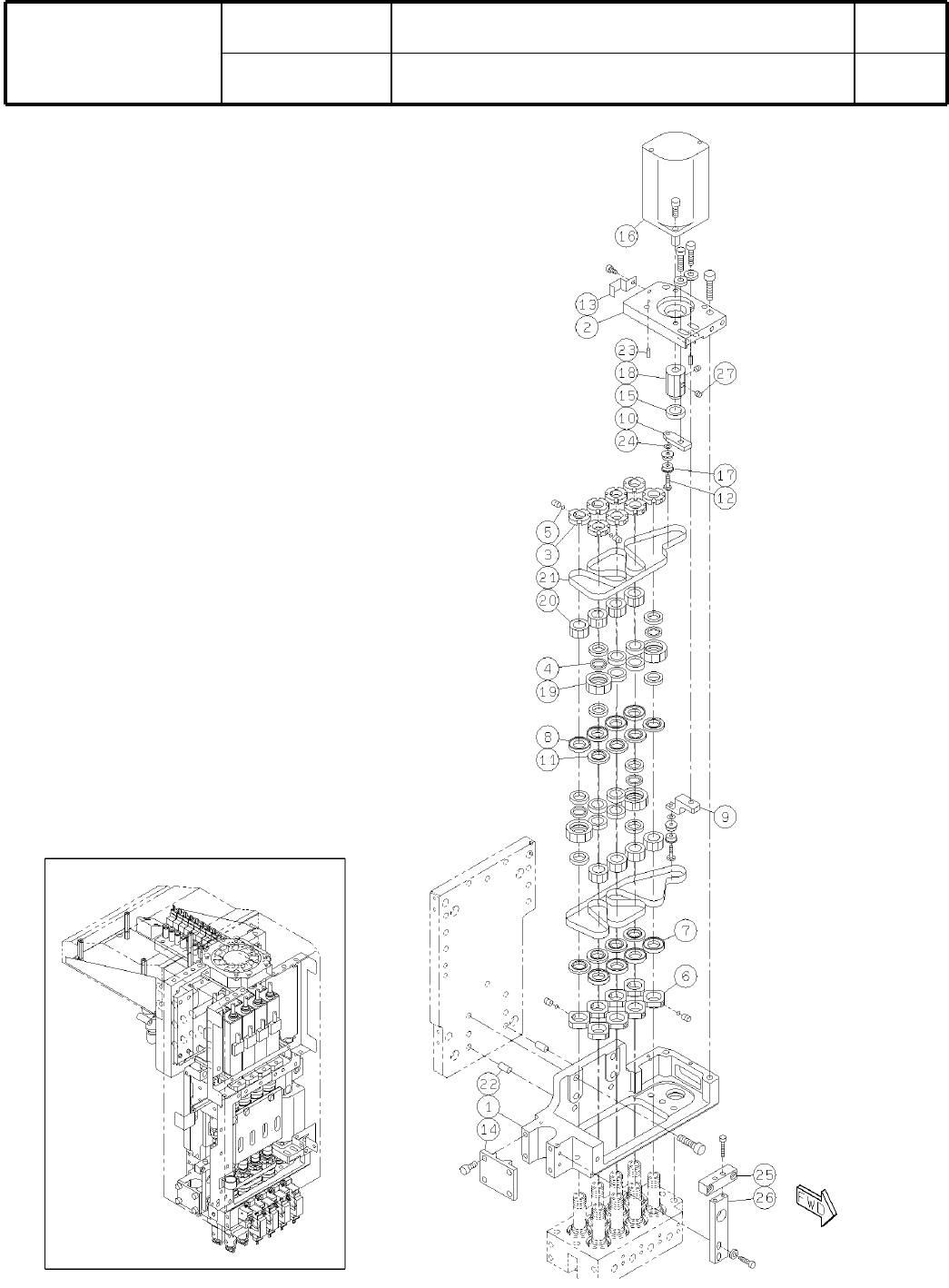

パーツレイアウト
Kit No.
キット
品番
Kit Name
キット
名称
KXFX036GA00
ｾｸｼｮﾝ
No
.
PARTS LAYOUT
Section No.
-
-
S189
( KKXFX036GA00-12-1 )
Ref
No.
Remarks
R
1
Q't
y
44-A
移載
ヘッド(
高
速ヘッド)
Transfer Head (High-Speed Head)
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
KXFX036GA00
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
JOINT
8
1 N210001930AA
BRACKET
1
2 N210007424AA
PLATE
1
3 KXFB02LGA01
COLLAR
8
4 KXFB02LJA00
STOPPER
8
5 KXFB02LKA00
COLLAR
8
6 KXFB02LLA00
SHAFT
8
7 N210007491AA
HOLDER
8
8 KXFB02LNA00
COLLAR
8
9 KXFB02LPA01
MANIFOLD
1
10 KXFB02LRA00
SHAFT
8
11 KXFB02LUA05
GUIDE
8
12 KXFB02LVA00
PLATE
4
13 KXFB02M4A02
GUIDE
2
14 KXFB02M8A00
NUT
8
15 KXFB02MAA00
BOLT
8
16 KXFB02MBA00
GUIDE
1
17 KXFB02MQA00
STOPPER
3
18 KXFB02MZA01
BEARING
8
19 KXF038DAA00 R-830ZZ
MOTOR
8
20 N510030834AB
A S
P50B02002BXS26
O-RING
8
21 KXF07Q5AA00 CO0514A
BEARING
32
22 KXF00RWAA00 A-2015
WASHER
8
23 KXF0CSSAA00 WSSB8-3-1
BALL-SCREW
8
24 KXF0CWRAA01 W0600-240GX-C5T6(DDA)
BEARING
8
25 KXF078MAA00 RF-1650HH
SPRING
8
26 KXF0CSTAA00 CP-D0.9XD13X75L
BALL-SPLINE
8
27 N510015533AA LSAGL6C1R157E551
PIN
2
28 KXF02YGAA00 MS5-15
JOINT
4
29 KXF02T4AA00 M-5AU-6
BOLT
4
30 KXF0CSUAA00 CBS4-10
WASHER
8
31 KXF0CSWAA00 WSSB5-3-1
PIN
8
32 KXF02XVAA00 MS3-10
JOINT
2
33 KXF02B7AA00 KQH08-01S
PLUG
2
34 KXF05K2AA00 MSWT1
BEARING
16
35 KXF00RMAA00 A-1510
BOLT
4
36 N510017416AA
Hexagon socket head cap screw M5X70-10.9 A2J (Trivalent)
S190
44-B
移載
ヘッド
(
高速
ヘッド
)
Transfer Head (High-Speed Head)
パーツレイアウト
Kit No.
キット
品番
Kit Name
キット
名称
KXFX036GA00
ｾｸｼｮﾝ
No
.
PARTS LAYOUT
Section No.
-
-
S191
( KKXFX036GA00-12-2 )
