CM402-L 20070802 - 第435页
Ref No. Remarks R 1 Q'ty 47-B Z ユ ニ ット ( 多機能 ヘ ッド ) Z Unit (Multi-Functional Heads) ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パー ツ リ スト Kit No. キ ット 品番 Kit Name キ ット 名称 KXFX037CA00 Part Name 備 考 ｾｸｼｮﾝ No . PARTS LIST Section …
47-B
Z
ユニット
(
多機能
ヘッド
)
Z Unit (Multi-Functional Heads)
パーツレイアウト
Kit No.
キット
品番
Kit Name
キット
名称
KXFX037CA00
ｾｸｼｮﾝ
No
.

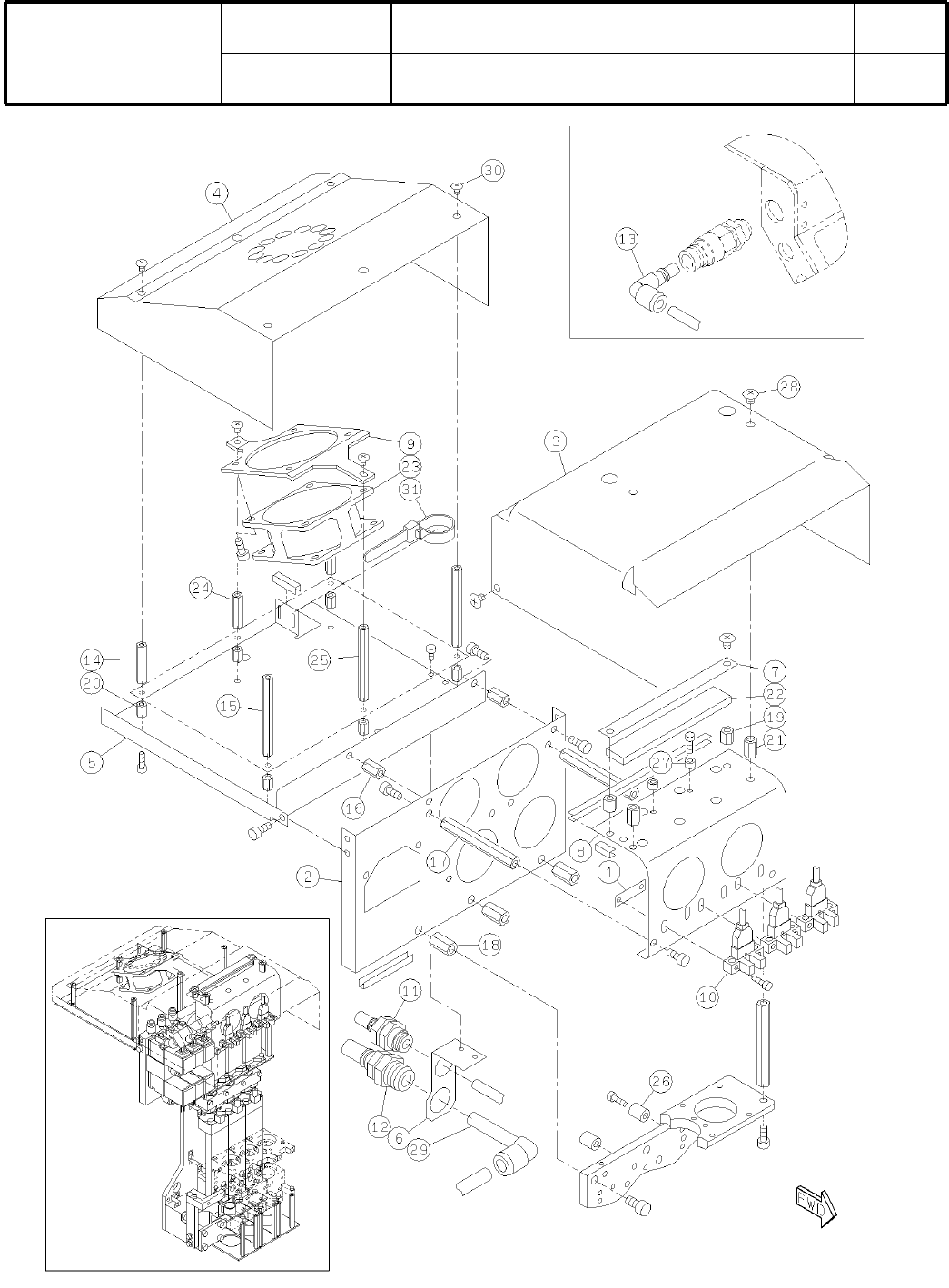

PARTS LAYOUT
Section No.
-
-
S207
( KKXFX037CA00-06-2 )
Ref
No.
Remarks
R
1
Q'ty
47-B
Z
ユニット
(
多機能
ヘッド
)
Z Unit (Multi-Functional Heads)
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit No.
キット
品番
Kit Name
キット名称
KXFX037CA00
Part Name
備 考
ｾｸｼｮﾝ
No
.
PARTS LIST
Section No.
R
3
NUT-PLATE
3
1 KXFB02RMA00
BRACKET
1
2 KXFB02JZA00
COVER
1
3 N210003194AB
COVER
1
4 N210003195AB
BRACKET
1
5 KXFB02K2B00
BRACKET
1
6 KXFB02K3A00
PLATE
1
7 KXFB02K4A00
BRACKET
1
8 N210027422AA
BRACKET
1
9 KXFB02K6A01
PH-SENSOR
3
10 KXF0DH4AA01 PM-L53-C1(DA KXF0DH4AA01)
JOINT
1
11 KXF0CSZAA00 KK3P-06E
JOINT
1
12 KXF0CV0AA00 KK4P-08E
JOINT
1
13 KXF0CV1AA00 KK3P-06L
SPACER
2
14 KXF0CXTAA00 ASB-327
SPACER
2
15 KXF0CXUAA00 ASB-357
SPACER
2
16 KXF0CV3AA00 ASF-412
SPACER
3
17 KXF09ESAA00 ASF-460
SPACER
3
18 KXF0CV5AA00 ASF-515
SPACER
2
19 KXF0CXVAA00 ASB-408
SPACER
6
20 KXF0CXWAA00 ASB-308
SPACER
2
21 KXF0CXXAA00 ASB-411
CUSHION
1
22 KXF0DH8AA00 C-300-B-5X15(DA 0DH8A)
FAN
1
23 KXF0DHHAA00
S
109L0624H402(DA 0DHHA)
SPACER
1
24 KXF0CXYAA00 ASB-323
SPACER
1
25 KXF0CXZAA00 ASB-353
SPACER
2
26 KXF0CT2AA00 CF-410
SPACER
2
27 KXF0CY0AA00 CB-304
SCREW
6
28 N510018280AA
Cross recessed Truss head machine screw M4X6-4.8 A2S (Trivalent)
JOINT
1
29 KXF0DRKAA00 KQW08-99
SCREW
6
30 N510018252AA
Cross recessed Truss head machine screw M3X5-4.8 A2S (Trivalent)
CABLE-SUPPORT
1
31 KXF0DGAAA00 HV-125
S208
-
-
( KKXFX037CA00-06-2 )
47-C
Z
ユニット
(
多機能
ヘッド
)
Z Unit (Multi-Functional Heads)
パーツレイアウト
Kit No.
キット
品番
Kit Name
キット
名称
KXFX037CA00
ｾｸｼｮﾝ
No
.
PARTS LAYOUT
Section No.
-
-
S209
( KKXFX037CA00-06-3 )
