PTS-NATULT2-04..pdf - 第30页
A A G B C D E F G C D E H L L H J J K K B F 1 1.1 1 1 1.9 1 1.13 1 1.12 1 1.8 1 1.7 1 1.2 1 1.1 1 1.4 1 1.3 1 1.6 1 1.5 7 7 8 8 9 10 10 10 10 10 1 1 1 1 1 1 1 1 1 1 12 12 12 12 12 12 12 12 12 12 12 12 13 13 13 13 13 14 1…
TOWER 7/
タワー 7/
2AGTTH000208
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MHFTG022801
8
BKT, SENSOR
ＢＫＴ センサ
2
H54253
16
BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3
ｶ
ｼﾛ
)
3
W1106C
16
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
4
W1108D
16
WASHER, FLAT
ワッシャ 平
4W-3(3
ｶ
ｼﾛ
)
5
2MHFTG021500
8
BKT, SENSOR
ＢＫＴ センサ
6
H54252
16
BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3
ｶ
ｼﾛ
)
7
W1106C
16
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
8
W1108D
16
WASHER, FLAT
ワッシャ 平
4W-3(3
ｶ
ｼﾛ
)
9
2MHFTG021600
8
PLATE, SENSOR
プレート センサ
10
H54250
16
BOLT, HEX SOCKET
ボルト 六角穴
M03X005(3
ｶ
ｼﾛ
)
11
W1106C
16
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
12
S40525
8
SENSOR, FIBER
センサ ファイバ
FU-18M
13
H80663
16
BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M02X005 CAP
ｾﾑｽ
P=3(
ｽﾃﾝﾚｽ
)
14
2MHFTG006801
3
BKT, SENSOR
ＢＫＴ センサ
15
H54252
6
BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3
ｶ
ｼﾛ
)
16
W1106C
6
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
17
W1108D
6
WASHER, FLAT
ワッシャ 平
4W-3(3
ｶ
ｼﾛ
)
18
2MGTTH015300
1
BKT, SENSOR
ＢＫＴ センサ
19
H54257
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X020(3
ｶ
ｼﾛ
)
20
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
21
W1108D
2
WASHER, FLAT
ワッシャ 平
4W-3(3
ｶ
ｼﾛ
)
22
S3140B
2
SW, PHOTOELECTRIC
ＳＷ 光電
EX-19A-FJ2-PN
22.1
2AGTTA001301
1
SW, PHOTOELECTRIC
ＳＷ 光電
T2LS24R1
22.2
2AGTTA001401
1
SW, PHOTOELECTRIC
ＳＷ 光電
T2LS24T1
22.3
2AGTTA001501
1
SW, PHOTOELECTRIC
ＳＷ 光電
T2LS24R2
22.4
2AGTTA001601
1
SW, PHOTOELECTRIC
ＳＷ 光電
T2LS24T2
23
PP01251
4
NUT
ナット
24
K5175W
8
SCREW, C/R PAN
小ネジ 十穴鍋
M02X006(
ｽﾃﾝﾚｽ
)
25
A60449
3
AMPLIFIER, SENSOR
アンプ センサ
FS-N12P
25.1
2AGTTA003903
1
AMPLIFIER, SENSOR
アンプ センサ
T2LS26
25.2
2AGTTA004003
1
AMPLIFIER, SENSOR
アンプ センサ
T2LS27
25.3
2AGTTA004103
1
AMPLIFIER, SENSOR
アンプ センサ
T2LS28
26
A60393
1
AMPLIFIER, SENSOR
アンプ センサ
FS-N11P
26.1
2AGTTA003803
1
AMPLIFIER, SENSOR
アンプ センサ
T2LS25
29
PTS-NATULT2-04
A
A
G
B
C
D
E
F
G
C
D
E
H
L
L
H
J
J
K
K
B
F
11.11
11.9
11.13
11.12
11.8
11.7
11.2
11.1
11.4
11.3
11.6
11.5
7
7
8
8
9
10
10
10
10
10
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
13
13
14
14
14
14
14
15
15
15
15
15
16
16
17
17
17
18
18
19
19
20.1
20.1
20
10
11
13
14
15
17
35
31
31
32
33
34
35
35
35
36
37
38
1
21
21
22
23
24
2
3
3
4
5
6
25
25
25
26
27
28
28
28
29
29
30
TOWER 8/
2AGTTH000208
30
PTS-NATULT2-04
夕夕
8
/
o
A
.
B
。
:
G
、
C
.
0
0
D
.
O
1
E
F

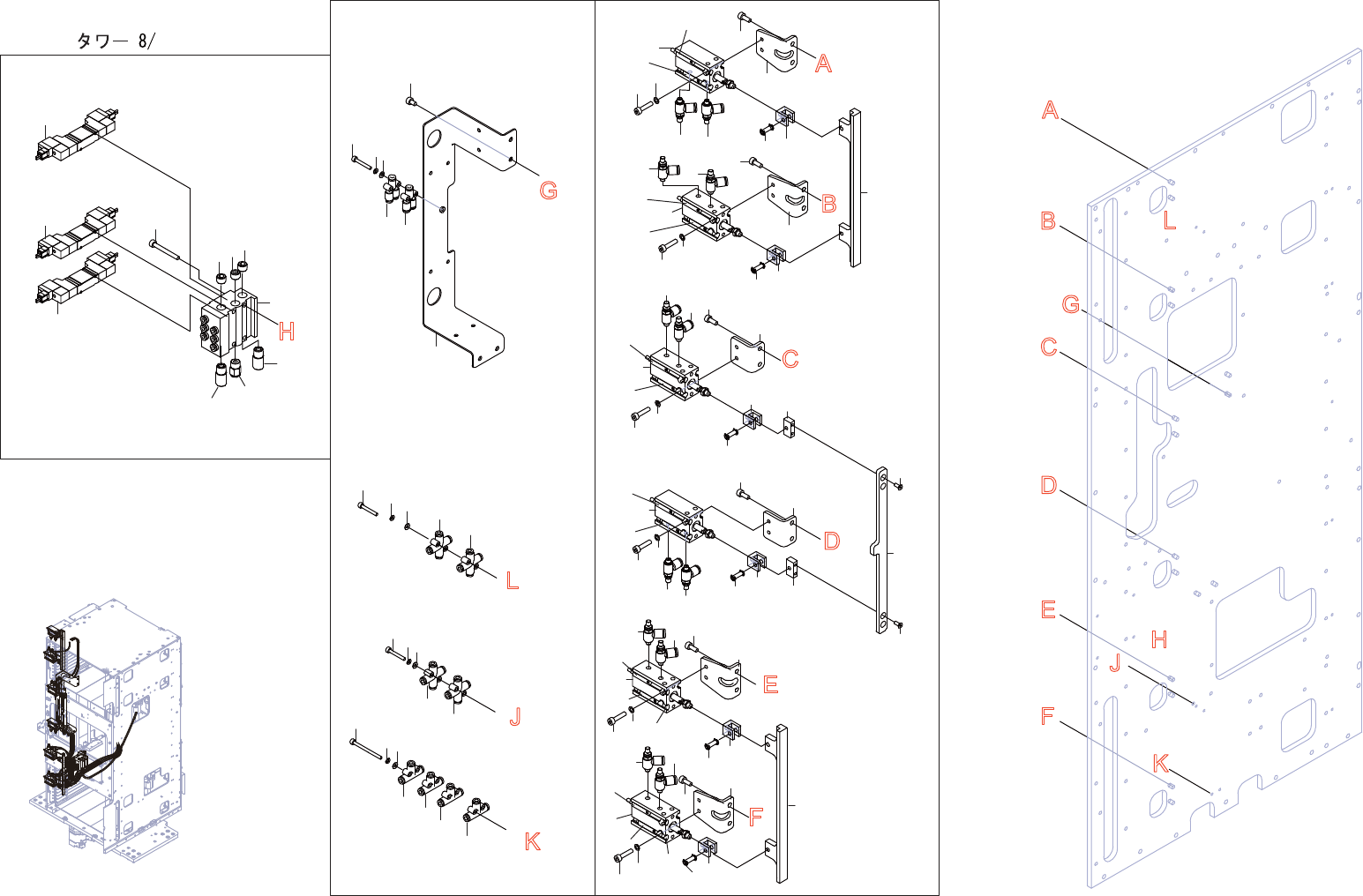

TOWER 8/
タワー 8/
2AGTTH000208
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGTTH004002
1
BKT, PIPING
ＢＫＴ 配管
2
H5426H
4
BOLT, HEX SOCKET
ボルト 六角穴
M04X006(3
ｶ
ｼﾛ
)
3
Y60282
2
UNION
ユニオン
KQ2U04-00A
4
H67967
1
BOLT, HEX SOCKET
ボルト 六角穴
M03X022(3
ｶ
ｼﾛ
)
5
W1106C
1
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
6
W1108B
1
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3
ｶｼﾛ
)
7
2MGTTH021500
3
BKT, CYLINDER
ＢＫＴ シリンダ
8
2MGTTH004100
2
BKT, CYLINDER
ＢＫＴ シリンダ
9
2MGTTH021500
1
BKT, CYLINDER
ＢＫＴ シリンダ
10
H5426L
12
BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3
ｶ
ｼﾛ
)
11
S64649
6
CYLINDER, AIR
シリンダ エアー
SMG-L-16-10-K2H3-D
11.1
2AGTTA001901
1
CYLINDER, AIR
シリンダ エアー
T2LS7
11.2
2AGTTA002101
1
CYLINDER, AIR
シリンダ エアー
T2LS9
11.3
2AGTTA002001
1
CYLINDER, AIR
シリンダ エアー
T2LS8
11.4
2AGTTA002201
1
CYLINDER, AIR
シリンダ エアー
T2LS10
11.5
2AGTTA002301
1
CYLINDER, AIR
シリンダ エアー
T2LS11
11.6
2AGTTA002401
1
CYLINDER, AIR
シリンダ エアー
T2LS13
11.7
2AGTTA002901
1
CYLINDER, AIR
シリンダ エアー
T2LS12
11.8
2AGTTA003001
1
CYLINDER, AIR
シリンダ エアー
T2LS14
11.9
2AGTTA002501
1
CYLINDER, AIR
シリンダ エアー
T2LS15
11.11
2AGTTA002701
1
CYLINDER, AIR
シリンダ エアー
T2LS17
11.12
2AGTTA002601
1
CYLINDER, AIR
シリンダ エアー
T2LS16
11.13
2AGTTA002801
1
CYLINDER, AIR
シリンダ エアー
T2LS18
12
K72554
12
CONTROLLER, SPEED
コントローラ スピード
AS1201F-M5E-04A
13
H5426S
12
BOLT, HEX SOCKET
ボルト 六角穴
M04X018(3
ｶ
ｼﾛ
)
14
W1011A
12
WASHER, CONICAL
ワッシャ 皿
M-4-L
15
PM03CC1
6
KNUCKLE
ナックル
16
2MGTTH003902
2
HOOK
フック
17
H2186F
4
PIN
ピン
CDGH4-12
18
PM03CD1
2
BLOCK
ブロック
19
H2186F
2
PIN
ピン
CDGH4-12
20
2MGTTH004200
1
PLATE
プレート
20.1
K5357X
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3
ｶ
ｼﾛ
)
21
Y60487
2
UNION
ユニオン
KQ2TW04-00A
22
H67967
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X022(3
ｶ
ｼﾛ
)
23
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
24
W1108B
2
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3
ｶｼﾛ
)
25
H1337K
3
VALVE, SOL
バルブ ＳＯＬ
SY3240-5LOZ
26
M1034F
1
MANIFOLD, AIR
マニホールド エアー
SS5Y3-41-03-C4
27
H5426Z
4
BOLT, HEX SOCKET
ボルト 六角穴
M04X035(3
ｶ
ｼﾛ
)
28
H31450
3
PLUG
プラグ
1/8
29
S63104
2
SILENCER
サイレンサ
AN10-01
30
Y60335
1
UNION, HALF
ユニオン ハーフ
KQ2H06-01AS
31
Y60487
2
UNION
ユニオン
KQ2TW04-00A
32
H67967
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X022(3
ｶ
ｼﾛ
)
33
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
34
W1108B
2
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3
ｶｼﾛ
)
35
Y60219
4
UNION
ユニオン
KQ2T04-00A
36
H5426C
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X040(3
ｶ
ｼﾛ
)
37
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
38
W1108B
2
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3
ｶｼﾛ
)
31
PTS-NATULT2-04
