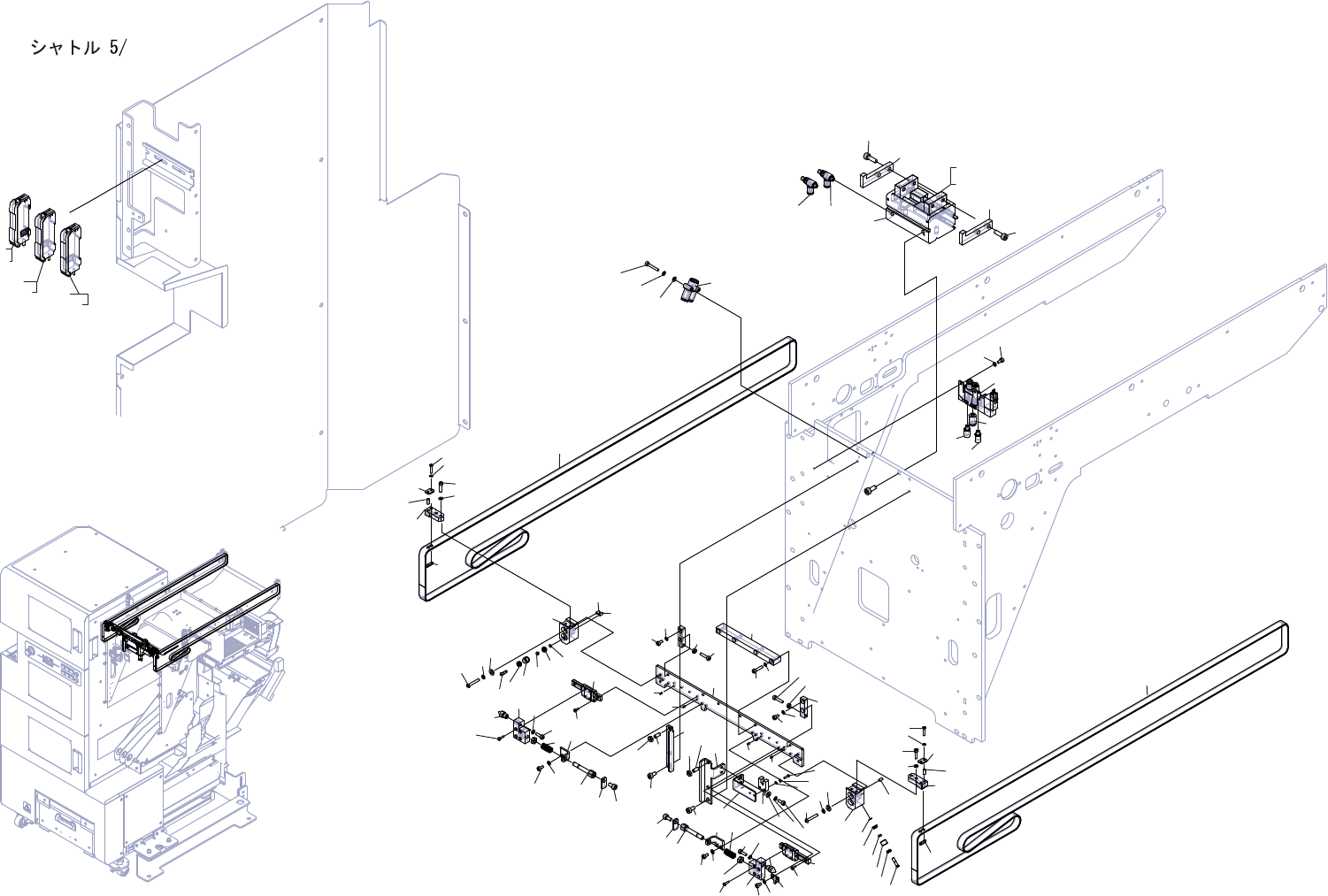

SHUTTLE 5/
2AGTTH000309
54
PTS-NATULT2-04
SHUTTLE 5/
シャトル 5/
2AGTTH000309
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
3
2MHFTG010500
2
BELT, TIMING
ベルト　タイミング
4
2MHFTG009302
1
PLATE
プレート
5
H62486
4
PIN, PARALLEL
ピン　平行
φ02X04 A
種
(m6) SUS303
6
2MHFTG009401
1
RIB
リブ
7
H67966
4
BOLT, HEX SOCKET
ボルト　六角穴
M03X014(3
ｶ
ｼﾛ
)
8
W1010A
4
WASHER, CONICAL
ワッシャ　皿
M-3-L
9
2MHFTG008900
2
BKT, ADJUSTING
ＢＫＴ　セリ
10
H54251
4
BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3
ｶ
ｼﾛ
)
11
W1010A
4
WASHER, CONICAL
ワッシャ　皿
M-3-L
12
H67966
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X014(3
ｶ
ｼﾛ
)
13
N10793
2
NUT, HEX
ナット　六角
M03 P=0.5(3
ｶｼﾛ
)
14
2MHFTG009101
1
BLOCK
ブロック
15
H2094W
2
PIN, PARALLEL
ピン　平行
φ03X06 A
種
(m6)
16
2MHFTG009201
1
BLOCK
ブロック
17
H2094W
2
PIN, PARALLEL
ピン　平行
φ03X06 A
種
(m6)
18
K64999
4
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X020(3
ｶ
ｼﾛ
)
19
W1106C
4
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
20
W1108D
4
WASHER, FLAT
ワッシャ　平
4W-3(3
ｶ
ｼﾛ
)
21
PM76860
4
SHAFT
シャフト
22
H4569A
4
BEARING, MINIATURE
ベアリング　ミニチュア
DDLF-630ZZ
23
2MGTTH026501
4
ROLLER
ローラ
24
PM10603
4
COLLAR
カラー
25
H4569A
4
BEARING, MINIATURE
ベアリング　ミニチュア
DDLF-630ZZ
26
PM10612
4
COLLAR
カラー
27
PB97372
1
BKT, STOPPER
ＢＫＴ　ストツパ
28
H5426K
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3
ｶ
ｼﾛ
)
29
N1079X
1
NUT, HEX
ナット　六角
M04 3
ｼｭ
(3
ｶ
ｼﾛ
)
30
N60677
1
SCREW, HEX SOCKET FLAT-PT SET
ネジ　六角穴平先止め
M04X010
ﾋﾗｻｷ
(3
ｶｼﾛ
)
31
PB81432
1
BKT
ＢＫＴ
32
H5426K
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3
ｶ
ｼﾛ
)
33
N1079X
1
NUT, HEX
ナット　六角
M04 3
ｼｭ
(3
ｶ
ｼﾛ
)
34
N60677
1
SCREW, HEX SOCKET FLAT-PT SET
ネジ　六角穴平先止め
M04X010
ﾋﾗｻｷ
(3
ｶｼﾛ
)
35
2MGTTH006600
1
BKT, SENSOR
ＢＫＴ　センサ
36
H54252
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3
ｶ
ｼﾛ
)
37
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
38
W1108D
2
WASHER, FLAT
ワッシャ　平
4W-3(3
ｶ
ｼﾛ
)
39
S69080
1
SENSOR, PHOTO
センサ　フォト
PM-U25P
40
K51730
2
SCREW, C/R PAN
小ネジ　十穴鍋
M02X008(3
ｶ
ｼﾛ
)
41
W1106B
2
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
42
W1108A
2
WASHER, FLAT
ワッシャ　平
2M/MX0.3X4.3(3
ｶｼﾛ
)
43
K11470
2
GUIDE, RAIL
ガイド　レール
SRS7MUU+55L
44
H5425L
8
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
45
PM037A6
1
BLOCK
ブロック
46
H5425N
4
BOLT, HEX SOCKET
ボルト　六角穴
M02X008(3
ｶ
ｼﾛ
)
47
2MHFTG008801
1
BKT
ＢＫＴ
48
H54251
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3
ｶ
ｼﾛ
)
49
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
50
PM26116
1
CENTER
センタ
51
H54253
1
BOLT, HEX SOCKET
ボルト　六角穴
M03X010(3
ｶ
ｼﾛ
)
52
W1106C
1
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
53
2MHFTG009502
1
SHAFT
シャフト
55
