SHUTTLE 5/
シャトル 5/
2AGTTH000309
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
54
S30213
1
SPRING
スプリング
WT8-30
55
N1079Y
1
NUT, HEX
ナット　六角
M05 3
ｼｭ
(3
ｶｼﾛ
)
56
2MHFTG009001
1
JAW
爪
57
H5426K
1
BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3
ｶ
ｼﾛ
)
58
PM036Z6
1
BLOCK
ブロック
59
H5425N
4
BOLT, HEX SOCKET
ボルト　六角穴
M02X008(3
ｶ
ｼﾛ
)
60
PM26116
1
CENTER
センタ
61
H54253
1
BOLT, HEX SOCKET
ボルト　六角穴
M03X010(3
ｶ
ｼﾛ
)
62
W1106C
1
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
63
2MHFTG008701
1
BKT
ＢＫＴ
64
H54251
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3
ｶ
ｼﾛ
)
65
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
66
2MHFTG009001
1
JAW
爪
67
H5426K
1
BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3
ｶ
ｼﾛ
)
68
2MHFTG009502
1
SHAFT
シャフト
69
S30215
1
SPRING
スプリング
WM8-30
70
N1079Y
1
NUT, HEX
ナット　六角
M05 3
ｼｭ
(3
ｶｼﾛ
)
71
2MHFTG026401
1
DOG
ドッグ
72
H54250
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X005(3
ｶ
ｼﾛ
)
73
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
74
PM26052
1
BKT
ＢＫＴ
75
PM28892
2
COLLAR
カラー
76
H54254
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X012(3
ｶ
ｼﾛ
)
77
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
78
PB34642
1
PLATE
プレート
79
PM74141
1
PLATE
プレート
80
H5425S
2
BOLT, HEX SOCKET
ボルト　六角穴
M02X012(3
ｶ
ｼﾛ
)
81
W1106B
2
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
82
PM26052
1
BKT
ＢＫＴ
83
H54254
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X012(3
ｶ
ｼﾛ
)
84
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
85
PM28892
2
COLLAR
カラー
86
PB34642
1
PLATE
プレート
87
PM74141
1
PLATE
プレート
88
H5425S
2
BOLT, HEX SOCKET
ボルト　六角穴
M02X012(3
ｶ
ｼﾛ
)
89
W1106B
2
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
90
XS01872
1
CYLINDER
シリンダ
90.1
2AGTTA003302
1
SENSOR
センサ
T2LS2
90.2
2AGTTA003402
1
SENSOR
センサ
T2LS3
91
H5427B
2
BOLT, HEX SOCKET
ボルト　六角穴
M05X012(3
ｶｼﾛ
)
92
PB16141
2
PLATE
プレート
93
K72554
2
CONTROLLER, SPEED
コントローラ　スピード
AS1201F-M5E-04A
94
H5427C
4
BOLT, HEX SOCKET
ボルト　六角穴
M05X015(3
ｶ
ｼﾛ
)
95
H11356
1
VALVE, SOL
バルブ　ＳＯＬ
SY3120-5M0-C4-F2
95.1
2AGTTA003202
1
SENSOR
センサ
T2LS1A
96
H54251
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3
ｶ
ｼﾛ
)
97
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
98
S1058A
2
SILENCER
サイレンサ
AN120-M5
99
Y60201
1
UNION, HALF
ユニオン　ハーフ
KQ2S06-M5A
100
Y60209
1
CONNECTOR
コネクタ
KQ2U06-08A
101
H54257
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X020(3
ｶ
ｼﾛ
)
56
PTS-NATULT2-04
SHUTTLE 5/
シャトル 5/
2AGTTH000309
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
102
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
103
W1108B
2
WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3
ｶｼﾛ
)
104
A10397
1
AMPLIFIER
アンプ
FS-V33P
104.1
2AGTTA003503
1
AMPLIFIER
アンプ
T2LS4
105
A10398
2
AMPLIFIER, SENSOR
アンプ　センサ
FS-V34P
105.1
2AGTTA003602
1
AMPLIFIER, SENSOR
アンプ　センサ
T2LS5
105.2
2AGTTA003702
1
AMPLIFIER, SENSOR
アンプ　センサ
T2LS6
57
PTS-NATULT2-04
1
8
9
10
11
12
21
14
15
16
17
18
19
20
2
2
13
3
4
5
6
7

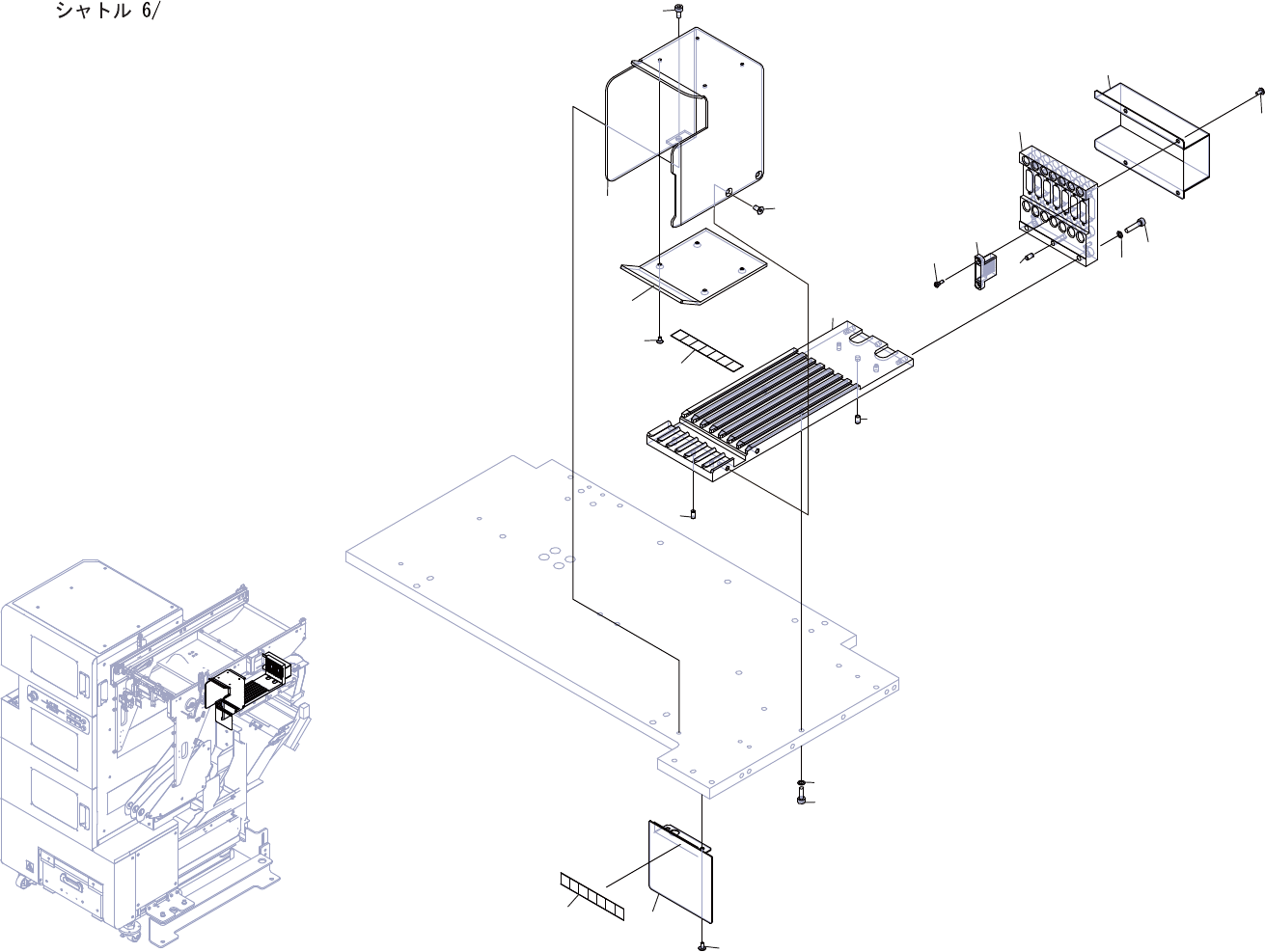

SHUTTLE 6/
