SHUTTLE 6/
シャトル 6/
2AGTTH000309
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MDLTC046101
1
PALLET
パレット
2
H2093K
2
PIN, PARALLEL
ピン　平行
φ04X08 B
種
(h8)
3
H5426M
6
BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3
ｶ
ｼﾛ
)
4
W1011A
6
WASHER, CONICAL
ワッシャ　皿
M-4-L
5
2MDLTC046200
1
COVER
カバー
6
K5171S
2
SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X006(3
ｶ
ｼﾛ
)
7
2MDLTC050400
1
NAMEPLATE
銘板
8
2MDLTC036501
1
BKT, COVER
ＢＫＴ　カバー
9
H5426K
1
BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3
ｶ
ｼﾛ
)
10
K64283
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X008(3
ｶｼﾛ
)
11
PJ14953
1
COVER
カバー
12
K65417
4
SCREW, C/R COUNTERSUNK
小ネジ　＋穴皿
M03X005(3
ｶ
ｼﾛ
)
13
2MDLTC050400
1
NAMEPLATE
銘板
14
PM036R1
1
PLATE
プレート
15
H5426S
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X018(3
ｶ
ｼﾛ
)
16
W1011A
2
WASHER, CONICAL
ワッシャ　皿
M-4-L
17
PB82832
1
COVER, WIRING
カバー　配線
18
H2093K
1
PIN, PARALLEL
ピン　平行
φ04X08 B
種
(h8)
19
K5171S
4
SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X006(3
ｶ
ｼﾛ
)
20
AJ51301
7
HARNESS
ハーネス
21
XP00133
14
PIN
ピン
59
PTS-NATULT2-04
5
5
6
8
9
9
10
11
13
2
2
4
3
4
3
2
2
4.1
3
4.1
3
1
10
11
12
13
14
14
17
18
18
18
18
19
19
15
16
17
18
18
18
18
19
19
19
20
20
21
21
21
21
22
22
22
22
15
16
17
17
19
19
19
20
20
21
21
21
21
22
22
22
22
23
24
25
26
26
30
29
31
32
32
33
34
34
35
35
36
36
24
25
27
27
28
31
32
32
33
33
33
37
37

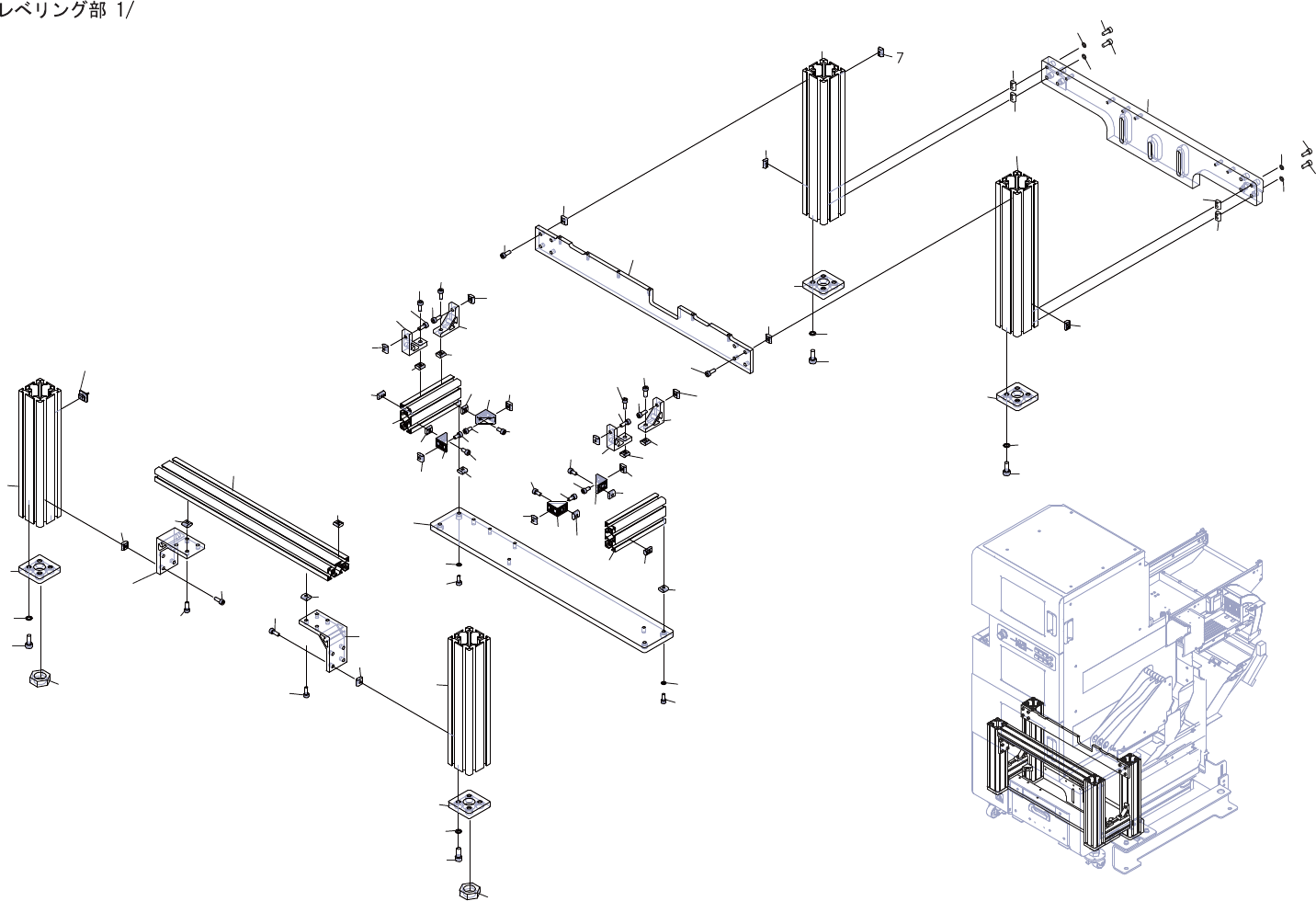

LEVELING PART 1/
