PTS-NATULT2-04..pdf - 第66页
1 2 3 4 5 6 7 8 9 10 1 1 33 34 29 30 31 32 35 50 12 13 14 14 15 16 17 18 19 20 21 22 23 37 38 39 52 53 25 26 27 28 51 36 40 41 42 43 44 45 46 47 48 49 24 COVER 1/ 2AGTTH000506 66 PTS-NATULT2-04 力 A — 1 / 0 : f v , a ‘ 0 …
LEVELING PART 3/
レべリング部 3/
2AGTTH000404
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGTTH018800
1
BKT
ＢＫＴ
2
H5425B
3
BOLT, HEX SOCKET
ボルト 六角穴
M06X010(3
ｶｼﾛ
)
3
2MGTTH007002
1
BKT
ＢＫＴ
4
H5425B
3
BOLT, HEX SOCKET
ボルト 六角穴
M06X010(3
ｶｼﾛ
)
5
2MGTTH018901
1
BKT
ＢＫＴ
6
H5425B
3
BOLT, HEX SOCKET
ボルト 六角穴
M06X010(3
ｶｼﾛ
)
7
2MGTTH019001
1
COVER, CATCH
カバー 受け
8
K5172L
4
SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3
ｶ
ｼﾛ
)
9
2MGTTH006902
1
BKT
ＢＫＴ
10
H5425C
2
BOLT, HEX SOCKET
ボルト 六角穴
M06X012(3
ｶｼﾛ
)
11
2MGTTH007203
1
COVER, WIRING
カバー 配線
12
K5172L
3
SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3
ｶ
ｼﾛ
)
13
2MGTTH006802
1
COVER, PROTECTIVE
カバー 保護
14
K5172L
4
SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3
ｶ
ｼﾛ
)
15
2MGTTH013102
1
BKT
ＢＫＴ
16
H54298
2
BOLT, HEX SOCKET
ボルト 六角穴
M05X008(3
ｶ
ｼﾛ
)
17
A62678
2
AMPLIFIER, AC SERVO
アンプ ＡＣサーボ
SGDV-2R8A11AY838AA
18
K51999
6
SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X012
ﾅﾍﾞｾﾑｽ
P3(3
ｶｼﾛ
)
19
2MGTTH018300
1
BKT
ＢＫＴ
20
N61077
2
NUT
ナット
SFB-PN17
21
H5426L
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3
ｶ
ｼﾛ
)
22
2MGTSA021801
1
FAN
ファン
22.1
2AGTTA001201
1
FAN
ファン
T2FAN1
23
K1141R
1
GUARD, FIN
ガード フィン
109-059
24
H68194
4
BOLT, HEX SOCKET
ボルト 六角穴
M03X034(3
ｶ
ｼﾛ
)
25
W1106C
4
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
26
W1108B
4
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3
ｶｼﾛ
)
31
2MGYTG023800
1
RAIL
レール
32
K5172H
2
SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X004(3
ｶ
ｼﾛ
)
33
XK01141
1
CONTROLLER
コントローラ
35
A5043T
2
RETAINER, RAIL
押え レール
PFP-M
36
2MGTTH007302
1
PLATE
プレート
37
H5425B
2
BOLT, HEX SOCKET
ボルト 六角穴
M06X010(3
ｶｼﾛ
)
38
N61199
2
NUT
ナット
SFB-PN19
39
T4094L
2
RESISTOR
抵抗
ERF-150WJ101
39.1
2AGTTA000701
1
RESISTOR
抵抗
T4R1
39.2
2AGTTA000801
1
RESISTOR
抵抗
T5R1
40
S32449
2
SPACER
スペーサ
BSU-420
41
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
42
W1108S
2
WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3
ｶｼﾛ
)
43
K5198G
2
SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X010
ﾅﾍﾞｾﾑｽ
P3(3
ｶｼﾛ
)
65
PTS-NATULT2-04
1
2
3
4
5
6
7
8
9
10
11
33
34
29
30
31
32
35
50
12
13
14
14
15
16
17
18
19
20
21
22
23
37
38
39
52
53
25
26
27
28
51
36
40
41
42
43
44
45
46
47
48
49
24
COVER 1/
2AGTTH000506
66
PTS-NATULT2-04
力
A
—
1
/
0
:
f
v
,
a
‘
0
'

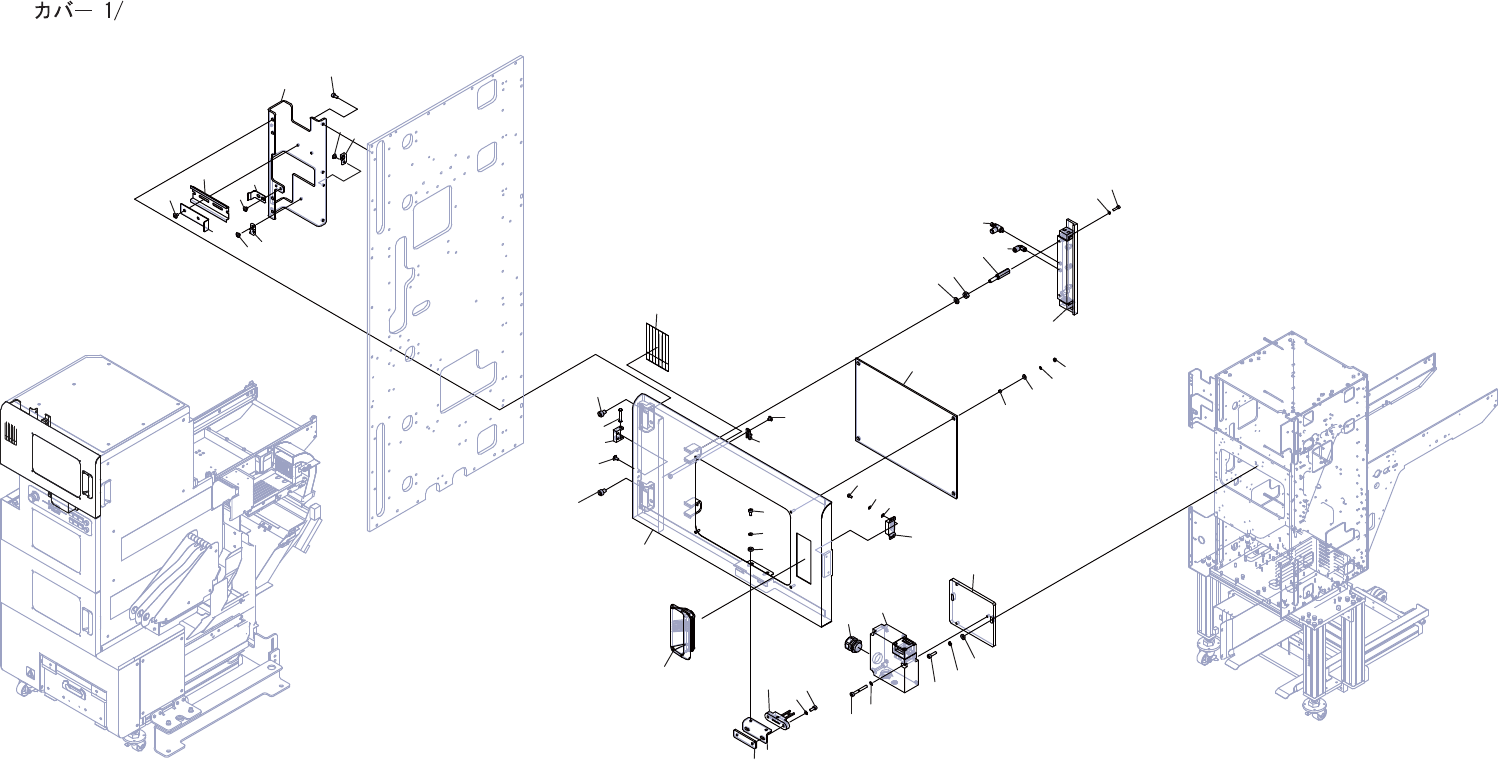

COVER 1/
カバー 1/
2AGTTH000510
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGTTH008503
1
BKT, COVER
ＢＫＴ カバー
2
H5426K
3
BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3
ｶ
ｼﾛ
)
3
S2025A
1
SHEET
シート
CTAM1
4
K5172H
1
SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X004(3
ｶ
ｼﾛ
)
5
S2025A
1
SHEET
シート
CTAM1
6
K5172H
1
SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X004(3
ｶ
ｼﾛ
)
7
PB031D2
1
SPRING, PLATE
スプリング 板
8
K5172K
2
SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X005(3
ｶ
ｼﾛ
)
9
2MGYTF013101
1
RAIL
レール
10
2MGYTF025700
1
BKT, LOCATING
ＢＫＴ 位置決め
11
K5172L
2
SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3
ｶ
ｼﾛ
)
12
2MHFTG015600
1
NAMEPLATE
銘板
13
2MGTTH008304
1
DOOR
扉
14
H54270
4
BOLT, HEX SOCKET
ボルト 六角穴
M06X008(3
ｶ
ｼﾛ
)
15
PM0BML1
1
BLOCK
ブロック
16
K5172M
2
SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3
ｶ
ｼﾛ
)
17
H2189X
1
PIN
ピン
HCDGH4-24
18
M1010Z
1
MAGNET CATCH
マグネットキャッチ
TL-78S-1198
19
H54251
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3
ｶ
ｼﾛ
)
20
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
21
W1108B
2
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3
ｶｼﾛ
)
22
S2025A
1
SHEET
シート
CTAM1
23
K5172K
1
SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X005(3
ｶ
ｼﾛ
)
24
2MGTTH008700
1
COVER, ACRYLIC
カバー アクリル
25
PM03TK1
4
COLLAR
カラー
26
N10793
4
NUT, HEX
ナット 六角
M03 P=0.5(3
ｶｼﾛ
)
27
W1106C
4
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
28
W1054G
4
WASHER, FLAT
ワッシャ 平
3M/MX1.0X9(3
ｶｼﾛ
)
29
PM0BYB0
2
SUPPORT COLUMN
支柱
30
N1079D
2
NUT, HEX
ナット 六角
M06 P=1.0 1
ｼｭ
(3
ｶｼﾛ
)
31
W1106F
2
WASHER, LOCK
ワッシャ スプリング
6M/M(3
ｶｼﾛ
)
32
2MGTTH003502
1
CYLINDER, AIR
シリンダ エアー
33
H54254
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X012(3
ｶ
ｼﾛ
)
34
W1010A
2
WASHER, CONICAL
ワッシャ 皿
M-3-L
35
Y60181
1
UNION, ELBOW
ユニオン エルボ
KQ2L04-M5A
36
2MDLTC009900
1
BKT, SW
ＢＫＴ ＳＷ
37
H5426K
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3
ｶ
ｼﾛ
)
38
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
39
W1043C
2
WASHER, FLAT
ワッシャ 平
4W- 4(3
ｶｼﾛ
)
40
S3193S
1
SW, LIMIT
ＳＷ リミット
D4DS-K3
41
PB91491
1
NUT
ナット
42
H5426L
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3
ｶ
ｼﾛ
)
43
W1011A
2
WASHER, CONICAL
ワッシャ 皿
M-4-L
44
2MDLTC009800
1
PLATE, SW
プレート ＳＷ
45
H5426N
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3
ｶ
ｼﾛ
)
46
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
47
W1043C
2
WASHER, FLAT
ワッシャ 平
4W- 4(3
ｶｼﾛ
)
48
H5426Z
3
BOLT, HEX SOCKET
ボルト 六角穴
M04X035(3
ｶ
ｼﾛ
)
49
W1011A
3
WASHER, CONICAL
ワッシャ 皿
M-4-L
50
K53227
1
CONTROLLER, SPEED
コントローラ スピード
SC3W-M5-4-IO
51
T62488
1
HANDLE
取手
AP-268-2-Black
67
PTS-NATULT2-04
