PTS-NATULT2-04..pdf - 第78页
2 5 6 1 1 13 14 1 3 4 12 24 25 26 27 28 29 15 16 17 18 19 49 49 30 31 32 33 34 35 36 37 38 39 50 47 47 47 47 47 47 48 48 PALLET 1/ 2ADLTC002307 78 PTS-NATULT2-04 A b W 卜 1 /
COVER 5/
カバー 5/
2AGTTH000510
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGTTH010103
1
COVER, FRONT
カバー フロント
2
K5172M
4
SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3
ｶ
ｼﾛ
)
3
N61139
4
NUT, T SLOT
ナット Ｔ溝
SFB-4B4
4
PZ25382
1
SEAL
シール
5
2MGTTH018200
1
COVER, SIDE
カバー サイド
6
K5172M
4
SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3
ｶ
ｼﾛ
)
7
N61139
4
NUT, T SLOT
ナット Ｔ溝
SFB-4B4
8
2MGTTH032301
1
COVER
カバー
9
K5172M
1
SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3
ｶ
ｼﾛ
)
10
N61139
1
NUT, T SLOT
ナット Ｔ溝
SFB-4B4
11
K5172X
2
SCREW, C/R TRUSS
小ネジ 十穴トラス
M05X005(3
ｶ
ｼﾛ
)
12
2MGTTH010201
1
COVER, SIDE
カバー サイド
13
K5172M
4
SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3
ｶ
ｼﾛ
)
14
N61139
4
NUT, T SLOT
ナット Ｔ溝
SFB-4B4
77
PTS-NATULT2-04
2
5
6
11
13
14
1
3
412
24
25
26
27
28
29
15
16
17
18
19
49
49
30
31
32
33
34
35
36
37
38
39
50
47
47
47
47
47
47
48
48
PALLET 1/
2ADLTC002307
78
PTS-NATULT2-04
AbW
卜
1
/

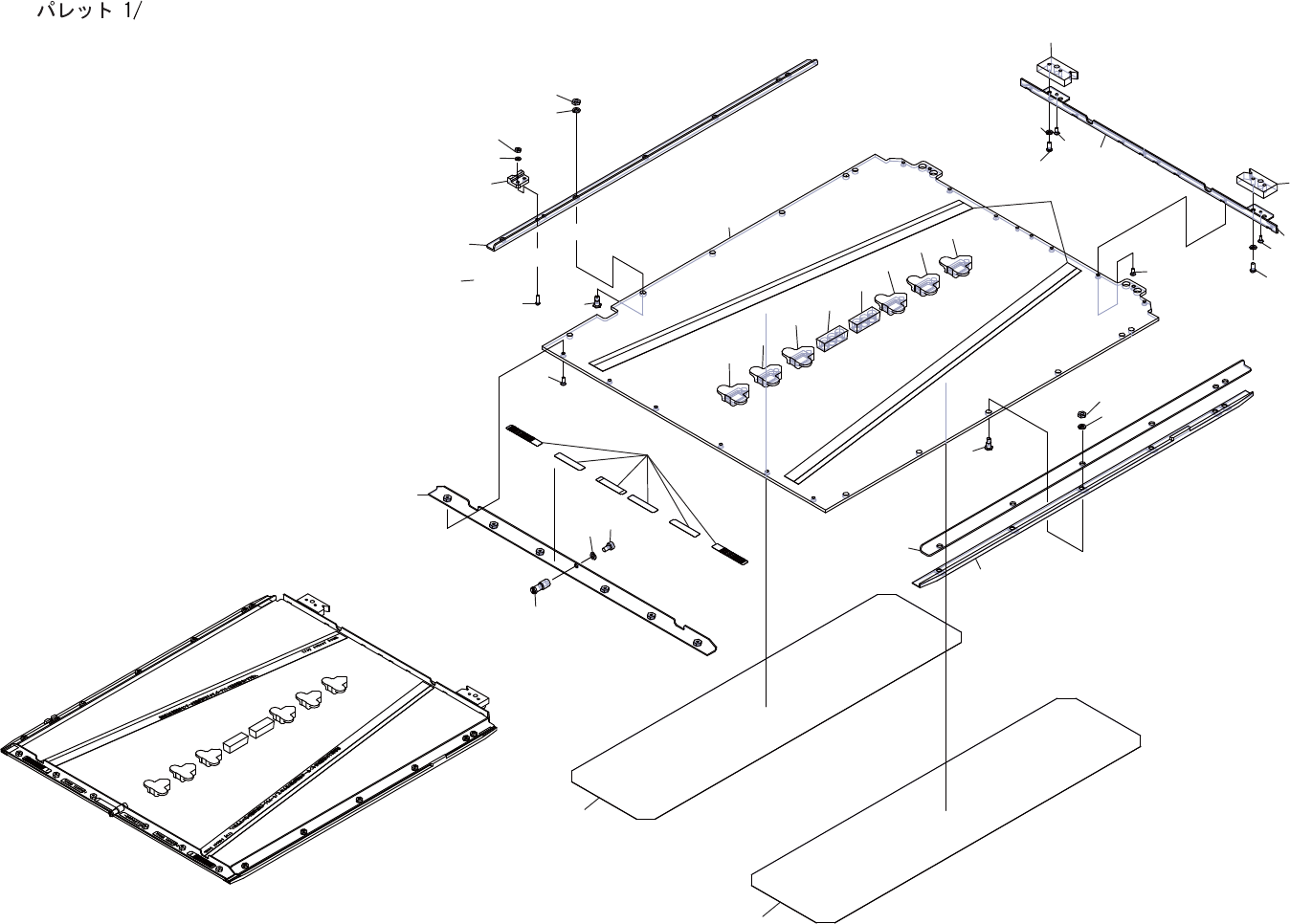

PALLET 1/
パレット 1/
2ADLTC002307
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
XP01773
1
PALLET
パレツト
2
PJ20742
1
RAIL
レール
3
PB023R1
1
BKT
ＢＫＴ
4
PM0B5G0
6
BOLT
ボルト
5
N1079W
6
NUT, HEX
ナット 六角
M03 3
ｼｭ
(3
ｶ
ｼﾛ
)
6
W1106C
6
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
11
PM03LB5
1
V BLOCK, V
ヤゲン Ｖ
12
K5173Z
2
SCREW, C/R PAN
小ネジ 十穴鍋
M02X007 0
ﾊﾞﾝ
1
ｼｭ
(
ｽﾃﾝﾚｽ
)
13
N1074A
2
NUT, HEX
ナット 六角
M02(
ｽﾃﾝﾚｽ
)
14
W1106B
2
WASHER, LOCK
ワッシャ スプリング
2M/M(3
ｶ
ｼﾛ
)
15
PJ20732
1
RAIL
レール
16
PB023S1
1
BKT
ＢＫＴ
17
PM0B5G0
6
BOLT
ボルト
18
N1079W
6
NUT, HEX
ナット 六角
M03 3
ｼｭ
(3
ｶ
ｼﾛ
)
19
W1106C
6
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
24
PB01RS1
1
BKT
ＢＫＴ
25
K5169T
6
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X006(
ｽﾃﾝﾚｽ
)
26
PX08720
1
SEAL, BAR CODE
シール バーコード
27
PM0BYT2
1
KNOB
ツマミ
28
H54251
1
BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3
ｶ
ｼﾛ
)
29
W1106C
1
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
30
PB03AR2
1
BKT, LOCATING
ＢＫＴ 位置決め
31
K5169M
5
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X005(
ｽﾃﾝﾚｽ
)
32
2MDLTC037901
1
V BLOCK, V
ヤゲン Ｖ
33
K5169M
2
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X005(
ｽﾃﾝﾚｽ
)
34
K51757
2
SCREW, C/R PAN
小ネジ 十穴鍋
M02.5X006(
ｽﾃﾝﾚｽ
)
35
W1106A
2
WASHER, LOCK
ワッシャ スプリング
2.5M/M(3
ｶ
ｼﾛ
)
36
2MDLTC037901
1
V BLOCK, V
ヤゲン Ｖ
37
K51757
2
SCREW, C/R PAN
小ネジ 十穴鍋
M02.5X006(
ｽﾃﾝﾚｽ
)
38
W1106A
2
WASHER, LOCK
ワッシャ スプリング
2.5M/M(3
ｶ
ｼﾛ
)
39
K5169M
1
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X005(
ｽﾃﾝﾚｽ
)
47
ABHTA2082
6
GUIDE, SIDE
ガイド サイド
48
2MDLTC051700
2
GUIDE, SIDE
ガイド サイド
49
PZ08622
2
SHEET
シート
50
PX08281
1
NAMEPLATE
銘板
79
PTS-NATULT2-04
