第 4 章 操作篇
4-2. 操作画面构成
8
4-2-1. 共通面板

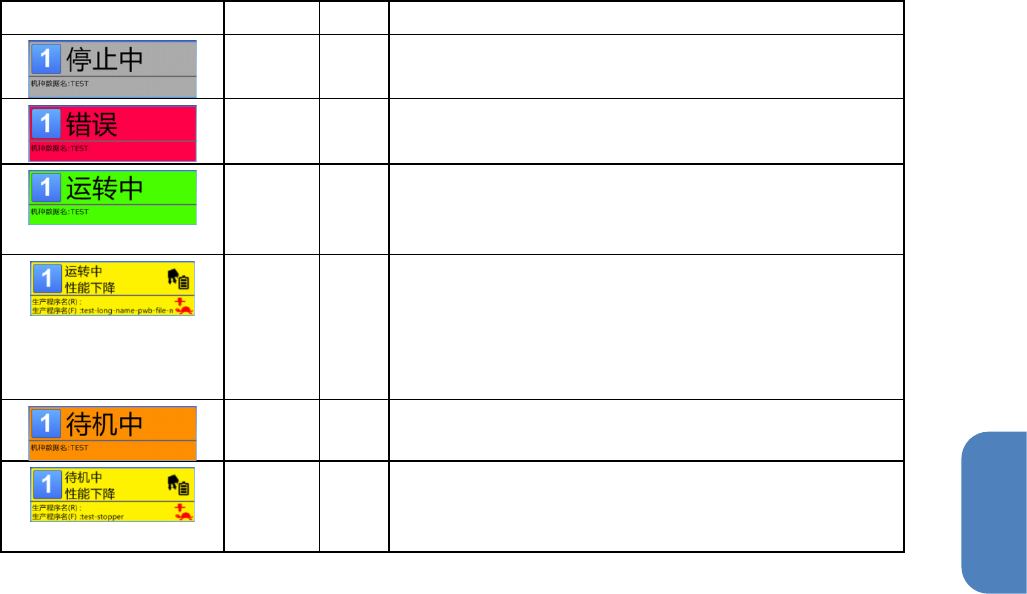

按钮
名称
说明
参考章节
Home
按钮
显示
[
顶部菜单
]
画面。
4-2.
操作画面构成
语言 切换显示语言。
4-2-1.
显示语言的切换
用户 切换用户级别。 4-2-1. 切换用户
解除门的锁定
停止生产，解除门的锁定。
4-2-1.
解除门的锁定
USB 存储设备 安全取下 USB 存储设备。
4-2-1.
USB
存储设备的拆卸
开始 长按 1 秒以上，开始自动运转。
在机器设置可以调整按钮的反应
时间（请参照「4-17-20. 开始
联锁」）。
-
STOP
停止自动运转（步骤停止）。
-
重置
重置警报。
只有在需要重置时重叠于[开始]
上方显示。
4-7-2.
发生警报后的
重新启动方法
单元按钮
1 表示右侧，2 表示左侧的单
元，触摸后可选择要进行画面操
作的单元。
选中的编号将变为蓝色。
-
第 4 章 操作篇
4-2. 操作画面构成
9
4
单元按钮的显示
用按钮的颜色和文字表示单元的动作情况。
操作对象左右通用时，单元按钮将自动变为两个单元都选中的状态。
生产中的生产程序信息将显示于下方。
在单元按钮的右部，会用图标显示单元内的电池降低状态。各单元内的电池有 Z 轴用电池及 H/RT/RN
轴用电池 2 种，但在共通面板的显示中，会选择显示紧急性较高的电池状态。
按钮
名称
颜色
说明
停止中
灰色
正常停止中
错误 红色 因警报而停止中，或紧急停止中
触摸[重置]后，将切换为[停止中]。
运转中 绿色 自动运转中
即使单侧通道处于基板搬入、搬出等待状态，也会显
示。
运转中 黄色
在吸嘴不足的状态下运转等，装置无法发挥
100%
性能
的状态下进行生产
自动运转中
即使单侧通道处于基板搬入、搬出等待状态，也会显
示。
待机中 橙色 前后基板传送通道均处于基板搬入，或搬出等待状态
待机中 黄色
在吸嘴不足的状态下运转等，装置无法发挥 100%性能
的状态下进行生产
前后基板传送通道均处于基板搬入、或搬出等待状态
第 4 章 操作篇
4-2. 操作画面构成
10
图标
状态
说明
正常 单元内的各电池电源状态正常。
消耗
单元内的某些电池余量减少。
老化
单元内的某些电池老化，电源容量降低。请准备进行电池的更
换，执行更换作业。
断线 单元内的某些电池的线路有可能断线。
在此状态下直接关闭装置的电源时，各轴的原点位置会消失，
如果不重新进行校准作业，则不会进行生产。
请务必在通电状态下进行维护作业。
消失
单元内的某些电池的电源容量变为了空白，无法保持各轴的原
点位置。
在此状态下直接关闭装置的电源时，各轴的原点位置会消失，
如果不重新进行校准作业，则不会进行生产。
请务必在通电状态下进行电池更换作业。
吸嘴不足运转
在吸嘴不足的状态下运转，装置无法发挥 100%性能的状态下
进行生产

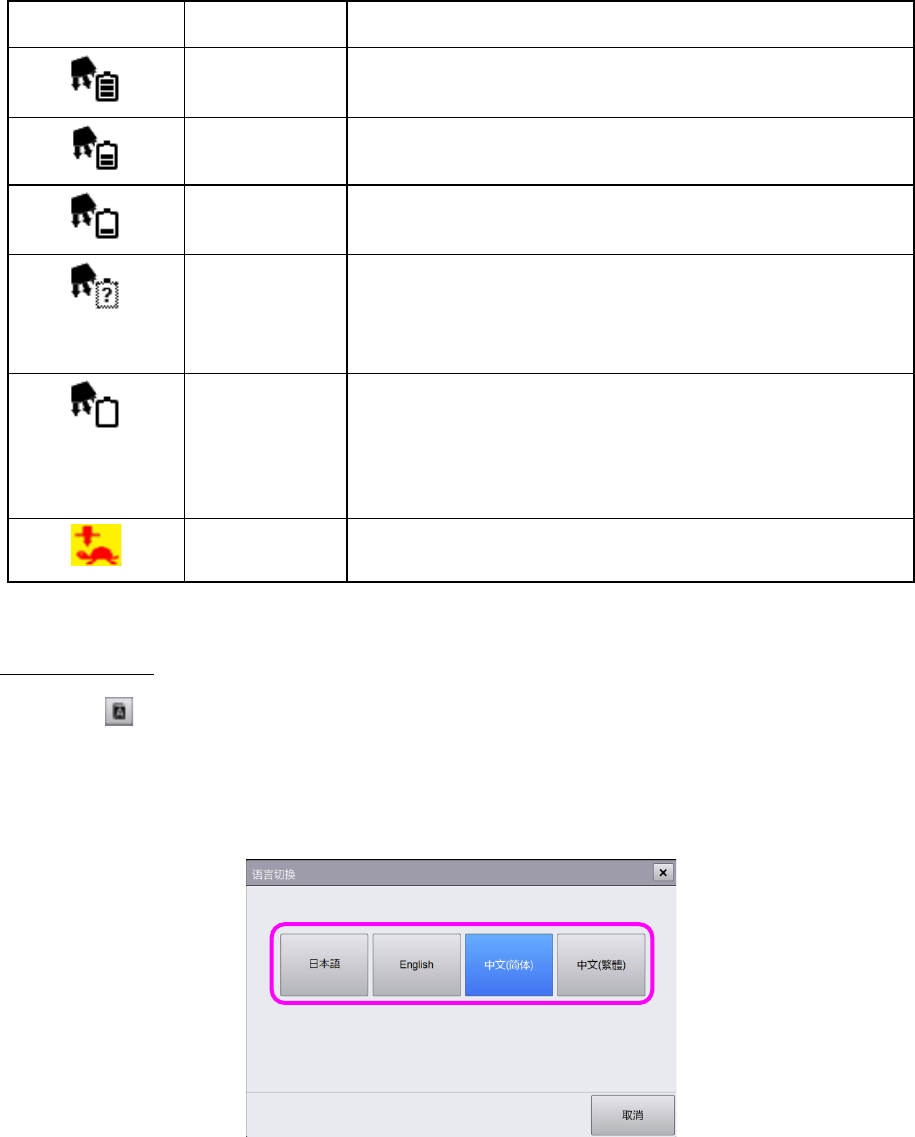

显示语言的切换
1 触摸 。
显示[语言切换]对话框。
2 触摸所需语言的按钮。
