第 4 章 操作篇
4-2. 操作画面构成
18
4-2-6. 功能画面的构成
下面说明触摸顶部菜单中的各主菜单时显示的功能画面。
记号
名称
说明
参考章节
(a)
子菜单栏
位于主菜单下一级的菜单项目，可注册到自定义栏。
―
(b)
选项卡 如果有多个功能画面，使用该按钮切换画面。
―
(c)
警报显示（ ）
显示
[
警报确认
]
对话框。
4-7-1.
(d)
版本信息（ ）
显示软件版本及选件信息的对话框。
4-2-6.
系统版本与选项的确认
触摸 ，显示如下对话框。
(a) 显示系统中使用的应用程序名称和版本。
(b) 显示本机中设定的选项是有效还是无效。有效的选项中，在有效栏中带有 标记。
「精度确认功能」「元件带回检出功能」「主机通信功能」为 RX-7 的标准功能始终有效，
因此，Ver1.60 以后版本不显示。
第 4 章 操作篇
4-2. 操作画面构成
19
4

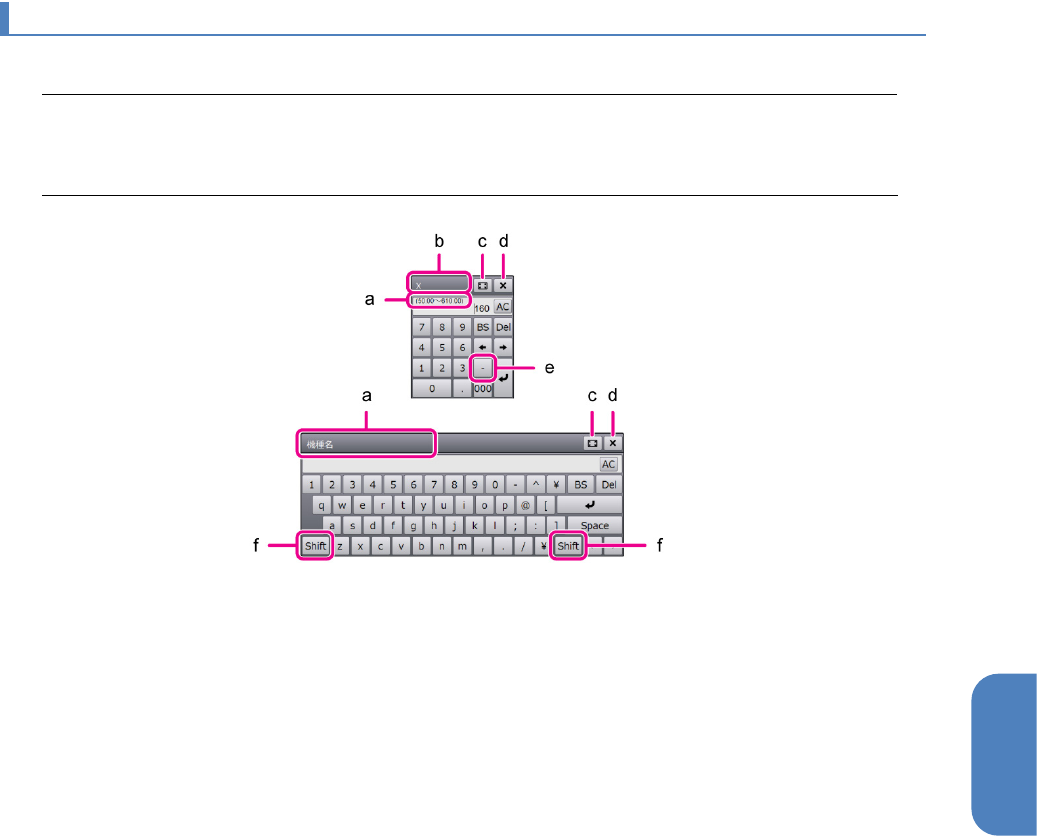

4-2-7. 软数字键盘和软键盘的使用方法
本机未附带数字键盘和键盘。如要输入数值和文字，均通过画面上显示的软数字键盘和软键盘进行。
Tips
触摸要输入文本的输入框，自动显示软数字键盘和软键盘。
在帮助画面中不能使用。
(a) 显示所选项目的可输入值（最小值与最大值）。
(b) 显示所选文本框的项目名称。
(c) 触摸此按钮，软数字键盘或软键盘以右下角为起点，顺时针方向沿着画面四角移动。
(d) 从画面中消除数字键盘和键盘。此时，文本区域中输入的数值和文字信息也被放弃。如果输
入过程中误将数字键和键盘消除，再次触摸画面上的文本框，可再次显示。
(e) 在文本框中附加上输入值的负号。
(f) 输入大写字母等需要使用 Shift 键时，先触摸「Shift」按钮，然后再触摸字母键。
第 4 章 操作篇
4-2. 操作画面构成
20
4-2-8. 确认装置状态恢复对话框
要操作贴片头使之移动到退避位置时，必须恢复装置状态。此时将显示对话框，以确认是进行恢复动作使
贴片头退避，还是不进行恢复动作而继续操作。如触摸[跳过恢复]按钮，将不实施贴片头移动动作，仍然
继续操作。
4-2-9. 压力显示区域 (仅 RX-7R)
显示供给空气压力(Air Pressure)，以及真空泵压力(Vacuum) 。
在 RX-7 不显示。请从本机前面上部的小窗确认供给空气压力(SUPPLIED AIR)，以及真空泵压力
(VACUUM PUMP) 。
供给空气压力(Air Pressure)的单位可以从[机器设置] 菜单选择 kPa 或 MPa 。真空泵的压力(Vacuum) 单
位为 kPa。 有关单位系的设定，请参照「4-17-33. 单位系」。
压力值判断为异常时，用红字显示。
对 RX-7/RX-7R，不在生产中时等，真空泵的电源会自动 OFF，在生产停止时本画面的真空泵压力
(Vacuum) 值有时会显示异常值。有关真空泵压力的确认方法，请参阅「4-9-2. 贴片头控制」的「贴片头
的空气切换操作」。
