[安排：基板搬出]对话框
安排工序时如果传送上有基板，将显示[安排：基板搬出]对话框。
记号
名称
说明
(a)
传送单元示意图
显示装置内传送的状态和基板的位置。
(b)
手动除去
调整贴片头和传送的位置，降下一次性更换台车，解除安全盖（罩）
的锁定，以便手动去除选择的基板。
(c)
搬出（送出）
将选择的基板搬出到下游侧。
(d)
详细功能 取消安排处理，切换为[基板传送]画面的显示。
(e)
跳过
跳过基板搬出处理，关闭对话框进入下一个安排工序。
仅当装置内残留基板未处于生产过程中，不影响生产管理信息的状态
下，此按钮才会变为有效，可跳过。
(f)
搬出完成
关闭对话框，进入下一安排工序。如果本机内有基板残留，将再次显
示对话框。
d
b
c
a
f
e
第 4 章 操作篇
4-3. 生产
28
［安排：贴片头检查］对话框

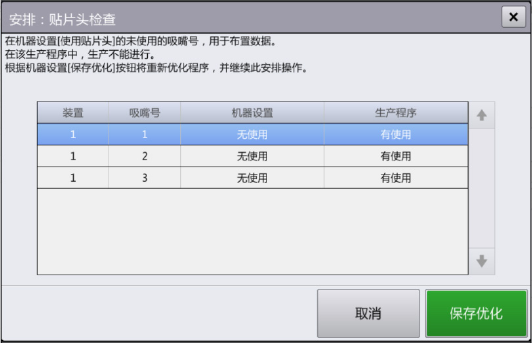

在安排工序时切换的生产程序中，如果将对于吸嘴号配置 NG 的设定设置为与机器设置中设定的要使
用的贴片头各吸嘴号的 ON/OFF 设定不一致的设定，即显示警告的［安排：贴片头检查］对话框。
在机器设置中，要使用的贴片头被设定为 OFF 的吸嘴号时，则生产时装置无法使用该吸嘴号。为了在
生产程序中不使用该吸嘴号，必须设定为配置 NG 进行优化，若在生产程序中不设定为配置 NG，当
该吸嘴号被使用时，会显示以下［安排：贴片头检查］对话框。
第 4 章 操作篇
4-3. 生产
29
4

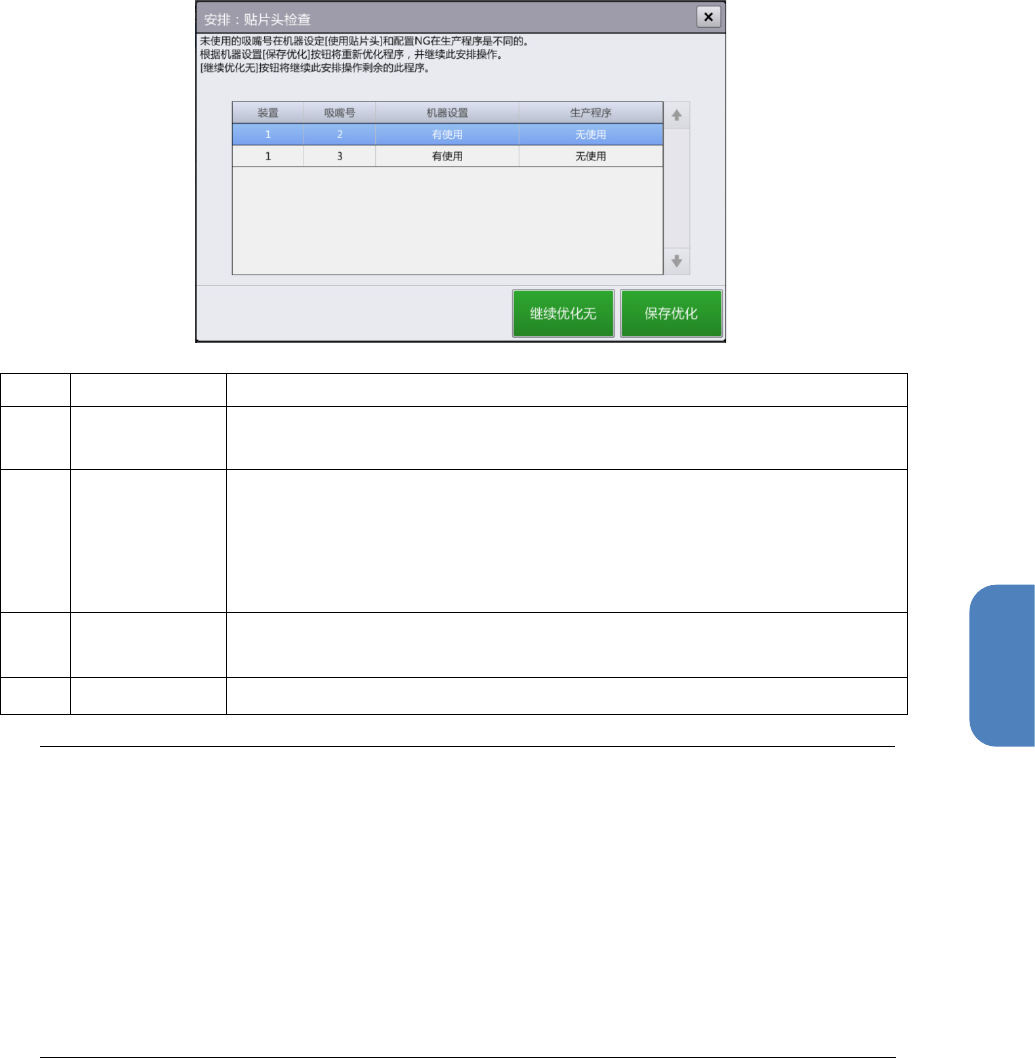

另一方面，在生产程序中吸嘴号被设定为配置 NG 状态下，如果在机器设置中使用的贴片头未被设定
为 OFF，则有可能清除生产程序的配置 NG 条件，通过优化提高装置的性能。这时，可不进行优化，
直接按原来的条件继续生产。
标记
名称
说明
(a)
吸嘴号列表
列表显示机器设置与生产程序中，将对象吸嘴号设定为使用，还是设定为不
使用。
(b)
保存优化
按照机器设置中设定的使用贴片头的设定优化生产程序，更新生产程序（覆
盖保存）。使用更新的程序直接继续安排。
优化的台架上的供应部的分布为固定的。
用户级别为［SUPERVISOR］、或［MAINTENANCE］时可使用此项。
(c)
继续优化无
（直接继续）
不更新生产程序，直接继续原来的安排。
(d)
取消
取消安排作业。
Tips
按［保存优化］按钮实施优化时，由于台架上的供应部的分布是在固定状态下进行优化，因此
元件的安放位置不会变更。
如果将固定吸嘴设定为使用作为生产程序的优化条件时，［保存优化］按钮不会使用装置的最
新的固定吸嘴设定，而是根据原来的生产程序中指定的固定
ATC
上的配置信息优化，提供接
近原生产程序吸嘴分布的优化结果。
使用最新的固定吸嘴信息进行优化时，请按照
[
编辑生产程序
] – [
优化
]
画面执行优化。
如果在使用的贴片头中设定了多个
OFF
的吸嘴号时，有时会由于在生产程序中配置不过来要
使用的吸嘴等原因而导致优化失败。这时，请在编辑生产程序
-
吸嘴分布画面中，设定配置
NG
，
实施优化。
