第 4 章 操作篇
4-3. 生产
30

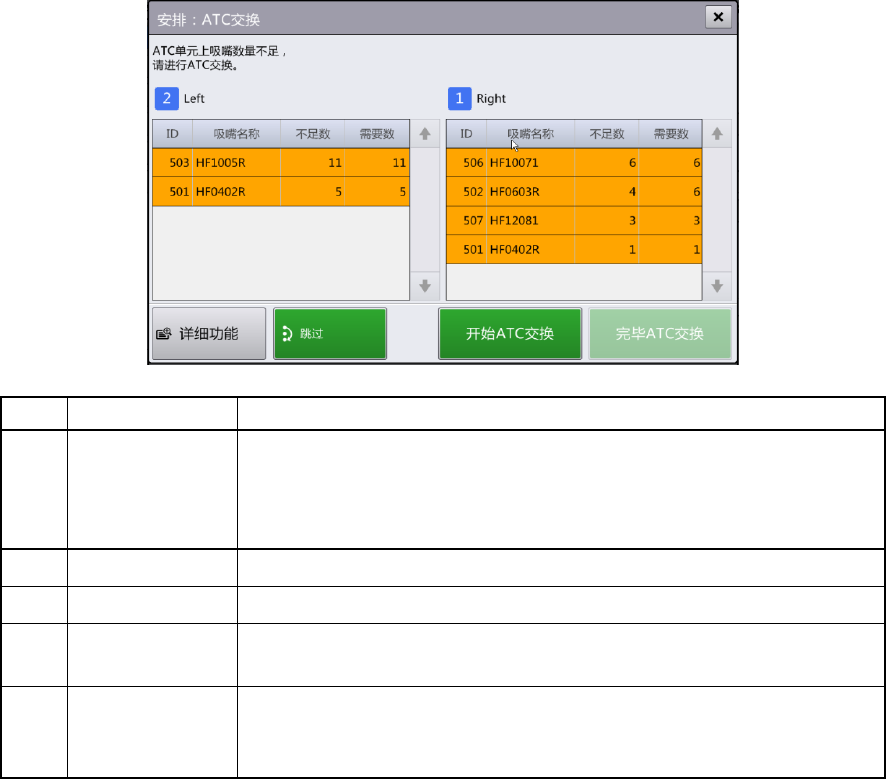

[安排：ATC 交换]对话框
安排工序时出现吸嘴不足的情况下，将显示[安排：ATC 交换]对话框。
记号
名称
说明
(a)
吸嘴列表 列表显示左右单元在切换生产程序后所需的吸嘴个数。
按吸嘴不足数量从多到少的顺序（数量相同时按 ID 从小到大的顺序）
显示。
个数不足的吸嘴将以橙底黑字显示。
(b)
详细功能
在中途取消安排的一系列处理，切换为
[
支援吸嘴设置
]
画面的显示。
(c)
跳过 跳过 ATC 更换处理，关闭对话框，进入下一安排工序。
(d)
开始
ATC
交换
为了更换对象单元的
ATC
，先进行准备动作，降下左右的一次性更换台
车，解除安全盖（罩）的锁定。
(e)
完毕 ATC 交换
对更换过的 ATC 操作结束，关闭对话框，再次确认吸嘴的过多或过
少。
如果没有问题，则进入下一安排工序。
第 4 章 操作篇
4-3. 生产
31
4

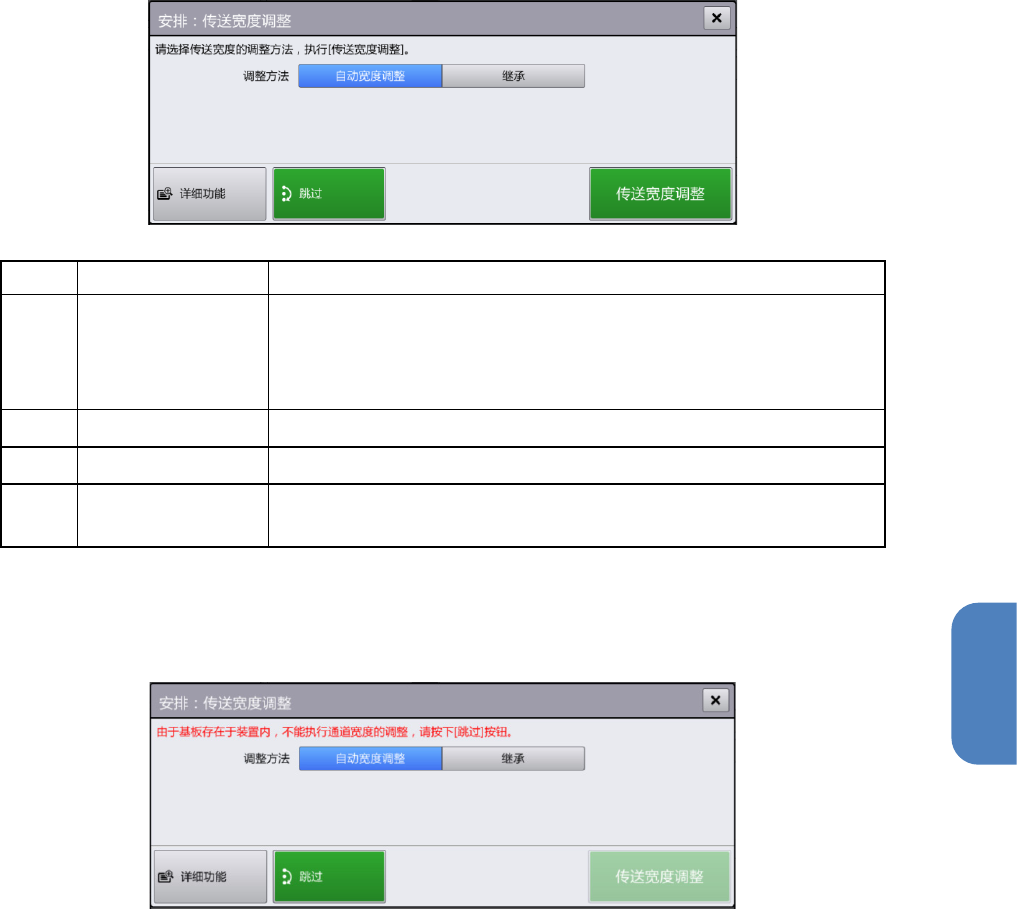

[安排：传送宽度调整]对话框
安排工序时如果调整传送宽度，将显示[安排：传送宽度调整]对话框。
记号
名称
说明
(a)
调整方法 选择传送宽度的调整方法。
•
自动宽度调整：根据生产程序的基板
Y
尺寸，自动调整传送宽
度。
•
继承：将对象通道的宽度恢复为安排前的位置。
(b)
详细功能
中止调整传送宽度，切换到
[
基板传送
]
画面。
(c)
跳过
关闭对话框，跳过调整传送宽度。
(d)
传送宽度调整
将进行生产程序切换的对象通道之基准轨道位置恢复为安排前的位
置，调整传送宽度。
在装置内的通道上残留有基板的状态下，不能执行［传送宽度调整］。将显示如下错误提示，触摸跳
过按钮，跳过本工序。
第 4 章 操作篇
4-3. 生产
32
[安排：一次性更换台车交换]对话框
※在固定台架规格装置中不显示
安排工序时，确认各单元的生产中使用的一次性更换台车类型是否兼容，要进行更换时，将显示[安排：
一次性更换台车交换]对话框。
记号
名称
说明
(a)
一次性更换台车上升
在显示的对话框中触摸
[
上升
]
后，将使一次性更换台车上升并固定。
(b)
一次性更换台车下降
使对象单元的一次性更换台车下降。
(c)
详细功能
中止一次性更换台车的更换，返回
[
供料器设置
]
画面。
(d)
跳过 关闭对话框，跳过一次性更换台车的更换，进入下一安排工序。
(e)
元件核对 关闭对话框，切换为[安排：核对元件]对话框。
一次性更换台车下降。
a
b
c d e
