第 4 章 操作篇
4-3. 生产
43
4
※如果是显示平均值的模式，最短需时(冠军需时)以 [----] 显示。

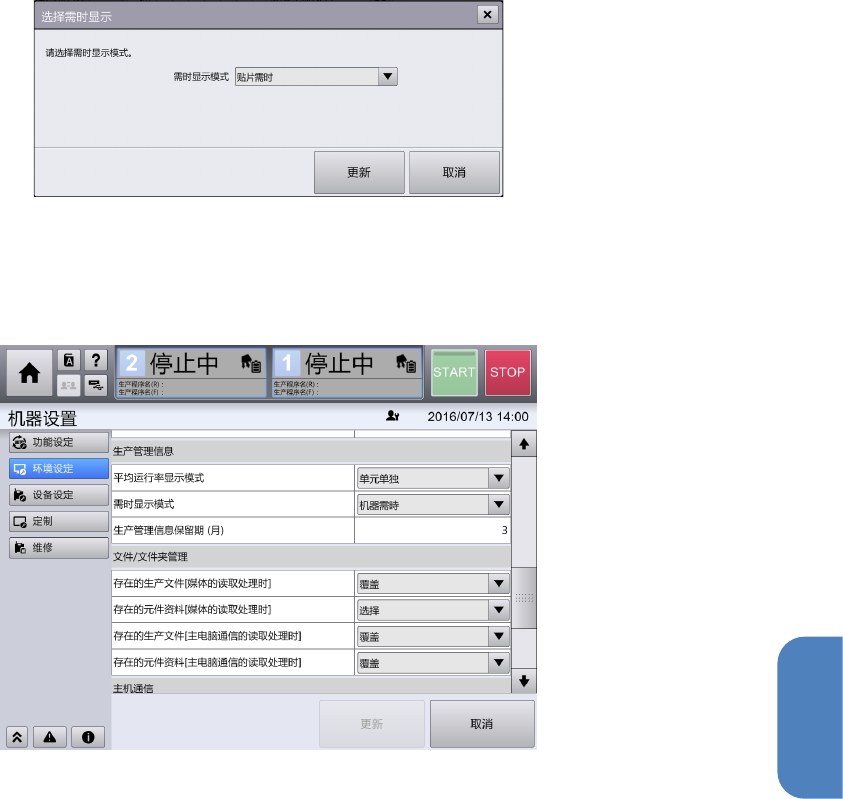

＜需时显示模式的默认设置＞
在[机器设置] ＞ [环境设定] 画面上，可以设定启动装置时在画面上显示的默认需时模式。
本项目在用户级别为 [MAINTENANCE] 以上时可以设定。
＜运转模式为 [空打] 时的需时显示＞
运转模式被设置为[空打]时，需时也会显示。
《注意事项》
将运转模式切换为空打后，画面上的需时显示被复位。
空打时所测定的需时不被录入生产管理信息。
空打时测定的需时，大致近似于将运转模式设置为[正常]情况下的需时，但并不保证与正常生产时的需
时一致，故请作为大概值使用。
第 4 章 操作篇
4-3. 生产
44
生产片数（试打片数/空打片数）
显示当前正在生产的生产程序中生产片数和生产预定片数。
在前后通道中生产时，用 1 行显示各自的生产片数和生产预定片数。
对应运转模式的选择，显示各模式下分别计算的生产片数。
生产电路数（试打电路数／空打电路）
显示当前生产中的生产程序已生产的基板上的电路数。
对应运转模式的选择，显示各模式下分别计算的已生产电路数。
平均运行率的计算公式
[平均运行率]的计算公式分别有 3 种模式。这些可以在[机器设置]中设定。
平均运行率 单元单独 不含基板等待时间和其他装置等待时间的平均运行率
单元相互
不含基板等待时间，但将等待其他单元时间视为运行处理的
平均运行率
单元综合 包括基板等待时间和其他单元等待时间的平均运行率
[
生产预定片数设定]对话框
两个单元都停止生产时，触摸生产管理信息列表中[生产片数]右侧的数值部分，显示[设定预定生产片
数]对话框。
以通道为单位生产不同生产程序时
a
b
c
d
第 4 章 操作篇
4-3. 生产
45
4
其他情况
记号
名称
说明
(a)
预定生产片数 输入设定的生产片数。如果输入 0，则表示无限制，不会自动停止。
(b)
生产完成基板片数
选择是保持生产完成基板片数还是重置。
(c)
更新
更改生产预定片数及生产完成基板片数，关闭对话框。
(d)
取消 不更改生产预定片数，关闭对话框。
错误，警告的显示
记号
名称
说明
(a)
单元显示
[Left]
表示单元
2
（左侧），
[Right]
表示单元
1
（右侧）。
(b)
生产步数
通过右侧的数值和进度条，显示正在生产的生产程序中已经完成贴片的贴
片元件数的进度比例。
用前后通道生产时，分 2 行分别显示生产步骤进度。
(c)
错误，警告
通过图标和文字显示各单元内的供给部，贴片头，吸嘴所发生的错误，警
告状况。
a
b
c
