第 4 章 操作篇 4- 3. 生产 49 4 4-3- 5. 视图 触摸 [ 生产 ] 画面 子菜单面板中的 [ 视图 ] ，可显示 [ 视图 ] 画面 。 注意 如果在 [ 视图 ] 画面状态下生产 ，需时降低。 记号 名称 说明 (a) 选中 摄像机的 显示 ， 操作 放大显示摄像机 选择区域 (b) 中选择的摄像机 图像。 单元 2 的摄像机信息显示于左 侧， 单元 1 的摄像机信息显示于右 侧。 此外，针对选中 摄像机的图…
第 4 章 操作篇
4-3. 生产
49
4
4-3-5. 视图
触摸[生产]画面子菜单面板中的[视图]，可显示[视图]画面。
注意
如果在
[
视图
]
画面状态下生产，需时降低。
记号
名称
说明
(a)
选中摄像机的
显示，操作
放大显示摄像机选择区域 (b) 中选择的摄像机图像。
单元 2 的摄像机信息显示于左侧，单元 1 的摄像机信息显示于右侧。
此外，针对选中摄像机的图像（识别结果），进行拖动模式的切换/放大/
缩小/画面尺寸的复原操作。
(b)
摄像机选择区域 显示装载于本机的各摄像机图像。
触摸摄像机的缩小图像或者名称，放大显示选中摄像机的内容和操作 (a)。
显示生产中的摄像机图像
显示选中的摄像机
(a) 摄像机名称：显示选中摄像机的名称。
(b) 识别结果：显示选中摄像机的图像（识别结果）。
第 4 章 操作篇
4-3. 生产
50

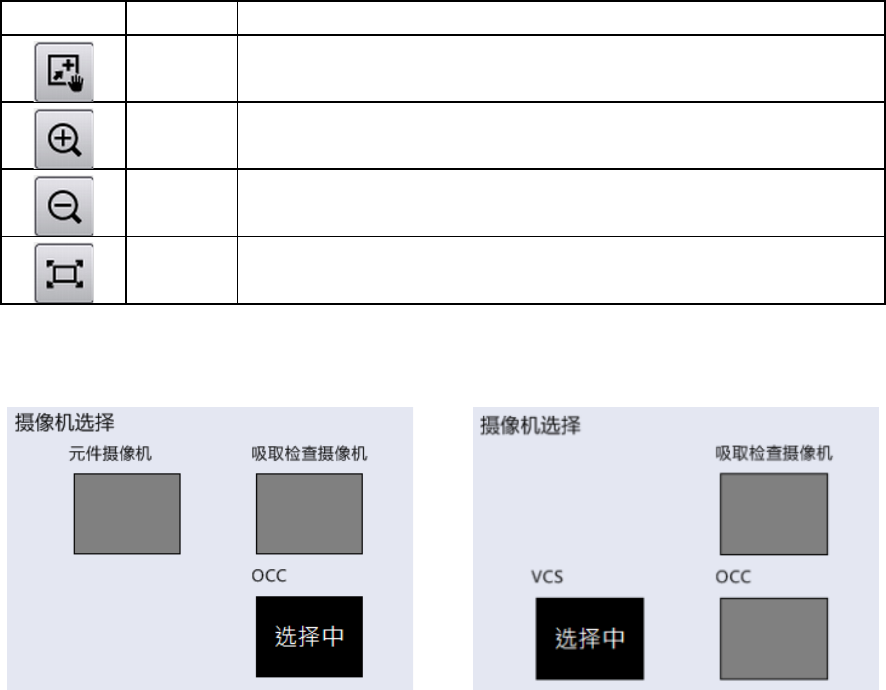

选中摄像机的操作
通过摄像机图像右下方的按钮，可进行以下操作。
按钮
名称
说明
拖动模式 触摸后，光标将切换为手形，可触摸显示框内的图像后拖动。
再次触摸，解除拖动模式。
放大模式 触摸后，光标将切换为加号形状，可触摸显示框内的图像后放大。
再次触摸，解除放大模式。
缩小模式 触摸后，光标将切换为减号形状，可触摸显示框内的图像后缩小。
再次触摸，解除缩小模式。
复原
将通过放大/缩小更改显示大小后的图像，恢复为可在图像窗口完整显示
的大小。
摄像机选择区域
被选择的摄像机中显示[选择中]字样。
(a) 元件摄像机（贴片头类型为高速时）
识别吸取的元件。
(b) 吸取检查摄像机
识别元件的吸取姿势。吸取元件时，为了检查吸取状态，从元件侧面进行识别，来检查元件
高度。可检查吸取错误。
(c) OCC
识别基板上的各种识别标记。
(d) VCS（贴片头类型为通用时）
识别吸取的元件。
