4-3-6. 贴片头状况
在[动作状态]画面中，可确认共通面板中选择的，生产中单元内的贴片头运行状况，错误状况，警告状况。
触摸[生产]画面子菜单面板中的[动作状态]后，即显示此画面。
触摸共通面板选择对象单元，画面左上方将显示选择的单元。

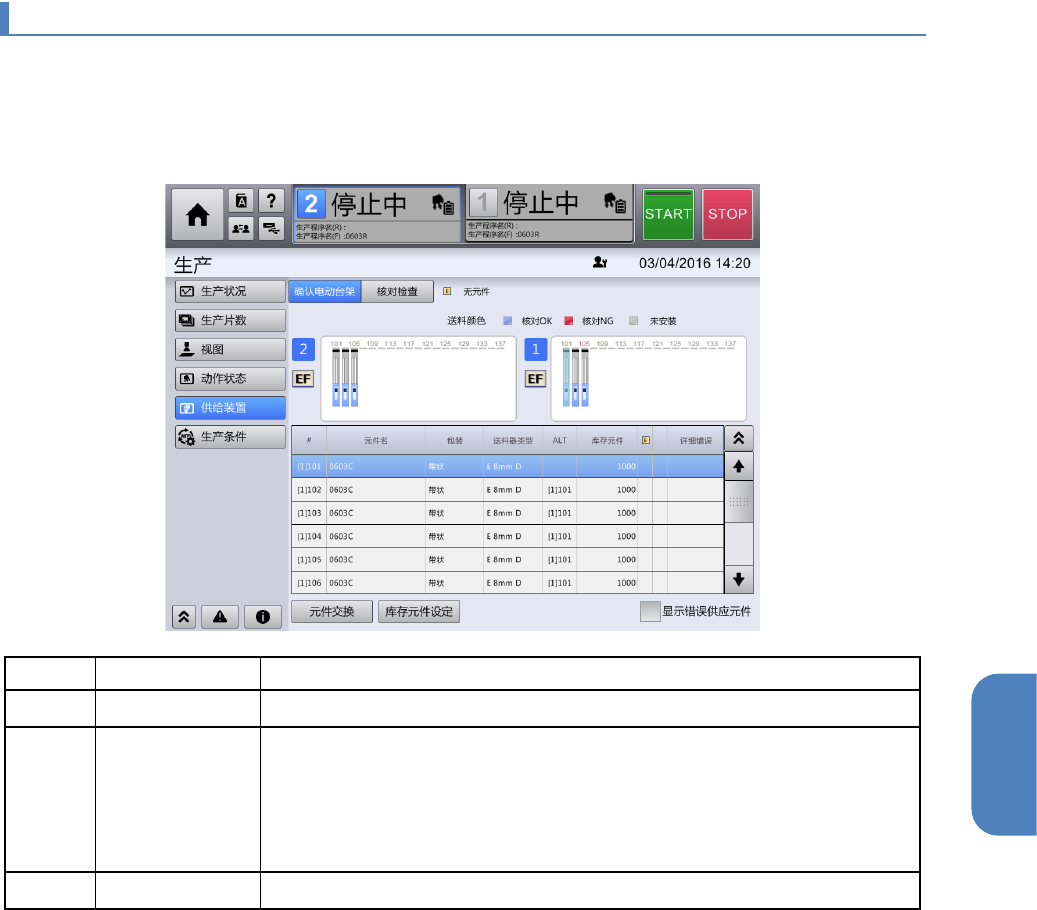

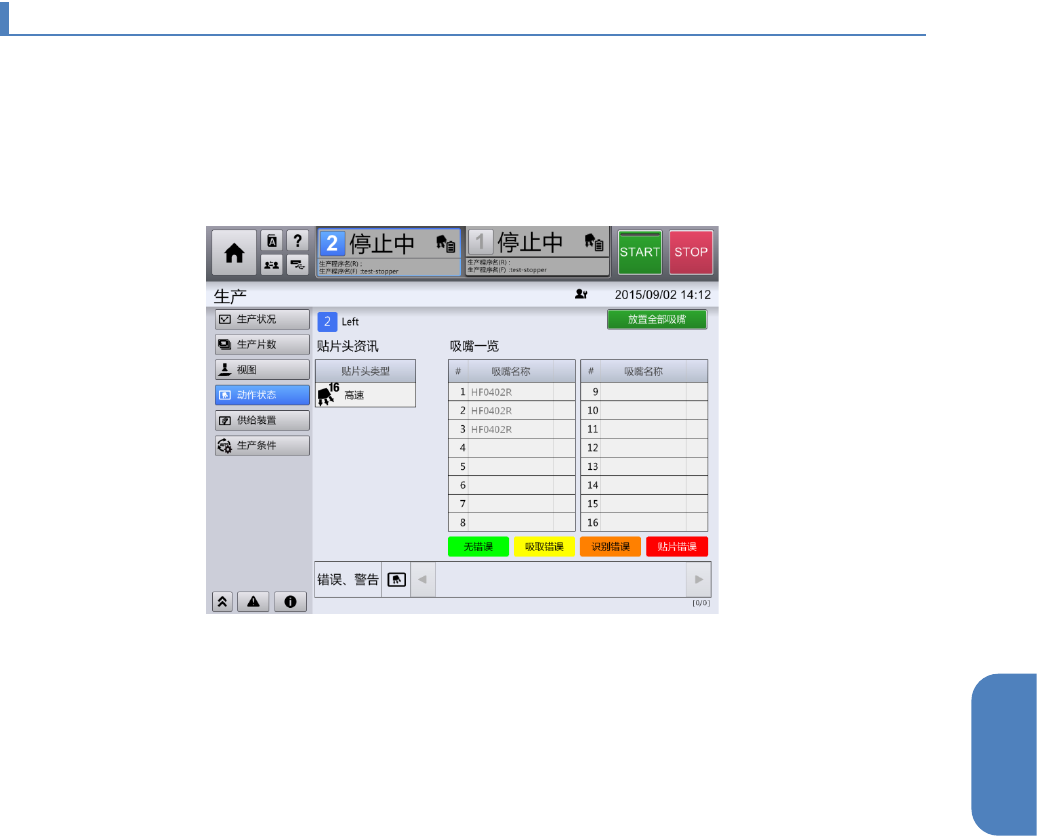

贴片头类型为高速时
第 4 章 操作篇
4-3. 生产
52

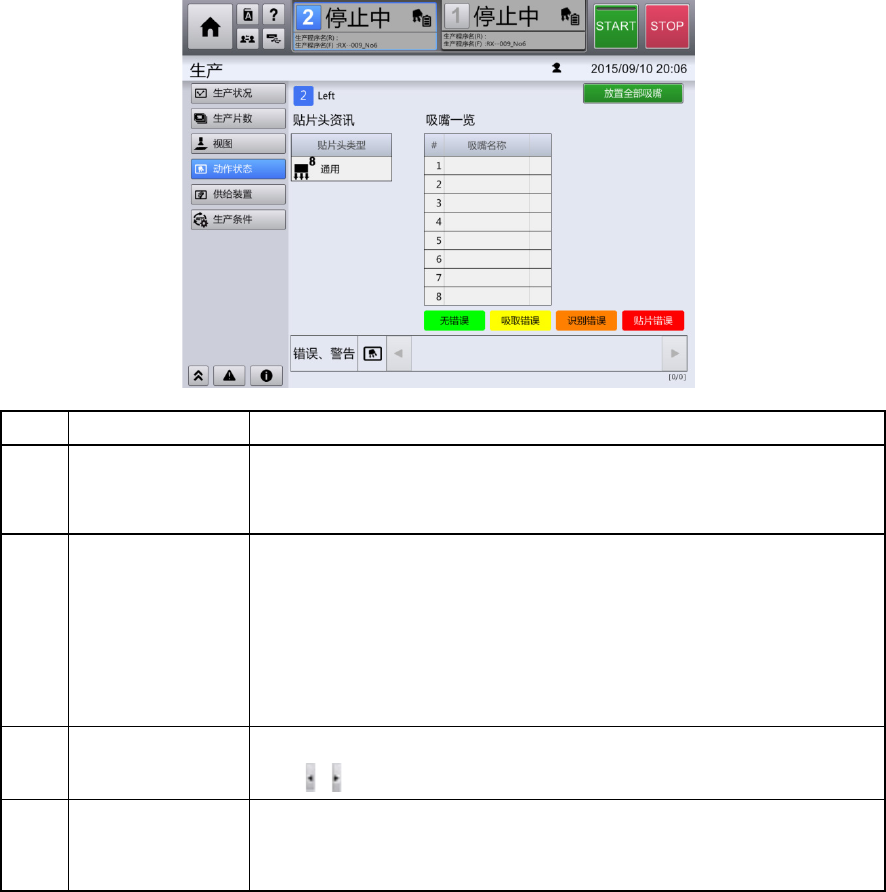

贴片头类型为通用时
记号
名称
说明
(a)
贴片头资讯 显示对象单元中的贴片头信息。
•
贴片头类型：显示选择单元的贴片头类型为
[
高速
]
（
16
吸嘴）或
[
通用
]
（
8
吸嘴）。贴片头类型未知时为空白栏。
(b)
吸嘴一览
列表显示对象单元（贴片头）上安装的吸嘴信息（
[
吸嘴形式
]
，运行状
况等）。
以右侧单元格的颜色显示运行状况。
•
无错误：绿色
•
吸取错误：黄色
•
识别错误：橙色
•
贴片错误：红色
(c)
错误，警告 显示与对象贴片头相关的错误，警告的发生状况。
触摸 / ，可确认所有的错误和警告。
(d)
放置全部吸嘴
当在生产结束等状态下，将左右贴片头上安装的全部吸嘴收纳放置在
ATC 单元上。
如果贴片头上吸取有元件，会将全部元件废弃后，再放置吸嘴。
显示吸嘴的错误，警告
有关吸嘴的错误/警告显示的详情，请参阅「4-3-3. 生产状况的显示」的「错误、警告的显示」。
