第 4 章 操作篇
4-3. 生产
72
示教结果的保存
进行示教后，要结束跟踪时，会显示以下是否保存示教结果的确认提示信息。
触摸[保存并退出] 按钮即保存结果。
触摸[不保存退出] 按钮则废弃结果。
结束跟踪对话框
显示所有跟踪对象的贴片位置后，触摸[结束] 按钮即关闭 [摄像机跟踪贴片位置] 对话框。然后，触摸
[START] 按钮即开始生产动作。
在所有跟踪对象的贴片位置尚未显示的状态下，触摸[结束] 按钮则会显示以下是否结束跟踪的确认提
示信息。 触摸[结束跟踪] 按钮，[摄像机跟踪贴片位置] 对话框即关闭。然后，触摸[START] 按钮即重
新开始生产动作。
如果必须暂时中断跟踪动作，准备稍后再重新进行贴片位置跟踪时，需选择[中断] 按钮。[摄像机跟踪
贴片位置] 对话框将被暂时关闭。然后，触摸[START] 按钮，[摄像机跟踪贴片位置] 对话框将重新显示。
第 4 章 操作篇
4-3. 生产
73
4
重新开始生产时重开贴片点的跟踪
如果生产过程中的基板被排除或贴片动作中发生了错误，通过[START]按钮重新开始生产时，会限定
重新开始时的程序步骤编号的贴片位置显示专用的[摄像机跟踪贴片位置]对话框。在该模式下，通过目
视来确认对象程序步骤编号的贴片是[贴片完毕]还是[未贴片]，装置按照该指定重新开始生产。
被显示的重新开始程序步骤的编号按以下过程选择。
• 贴片动作中（贴片时的 H 轴下降～上升之间以及贴片后的轴返回确认时）因发生错误而停止时：显
示贴片动作中发生错误的对象程序步骤的贴片点。通常情况下应该是贴片完毕的位置，默认选择[贴
片完毕]。如果是贴片失敗，由于元件尚未贴装，因此如选择[未贴片]后用[START]按钮重新开始生产
时，会追加实施对象程序步骤的元件贴装。
• 当生产中的基板被去除时：将显示贴装完成后下一个程序步骤编号的元件贴装点。通常情况下应该
是元件尚未贴装的位置，默认选择[未贴片]。如果元件已经贴装，估计安装的基板有可能已经被其他
的基板替换掉，故要确认是否是正确的基板。
如在显示[摄像机跟踪贴片位置]对话框的状态下再次执行[START]按钮，按照[贴片完毕]/[未贴片]的指定重
新开始生产动作。
• 贴片完毕：由于对象贴片点上已经贴装元件，故不进行贴片，从下一个程序步骤编号（或下一个未
贴片程序步骤编号）的贴片重新开始。
• 未贴片：由于对象贴片点上尚未贴装元件，故在执行下一个[START]按钮重新开始生产时进行贴片。
因为贴片顺序是由装置自动決定的，所以本程序步骤有时会在贴装完成到相同元件层的最终程序步
骤后再贴装。

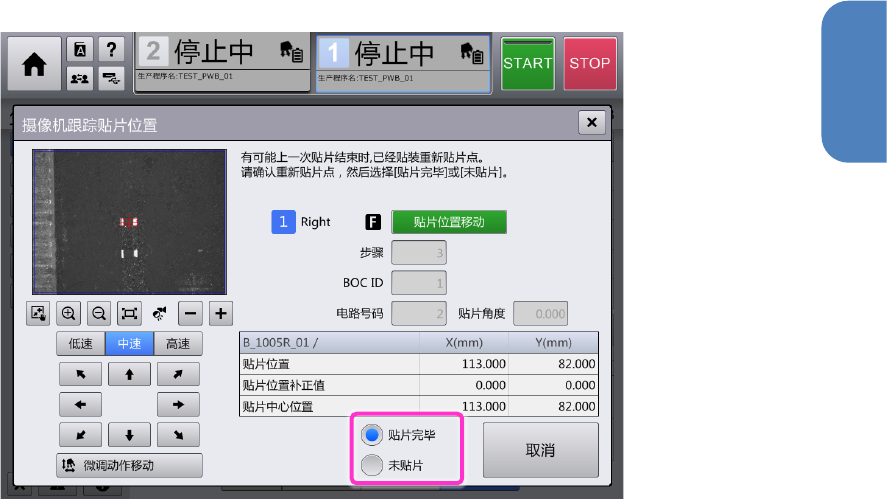

[摄像机跟踪贴片位置]对话框（重新开始生产时）
第 4 章 操作篇
4-3. 生产
74
4-3-12. 性能下降警告
RX-7 如果生产所必要的吸嘴不足，发生生产中 NG 吸嘴导致不足状态时，若还残留 1 个同种有效的吸嘴
时，则会使用其他吸嘴号的吸嘴继续生产，以持续运转尽可能不使生产动作停止。
但此状态不是可使用装置的 100%性能进行的生产，不能按照生产程序的优化处理进行预期的动作。RX-
7 改变共通面板的显示，进而通过信号灯进行通知，使处于性能下降状态下运转可一目了然的掌握。如果
通过 [START] 按钮开始生产，已处于性能下降状态时，即显示以下的警告对话框，对生产前性能下降状
态发出警告。
[

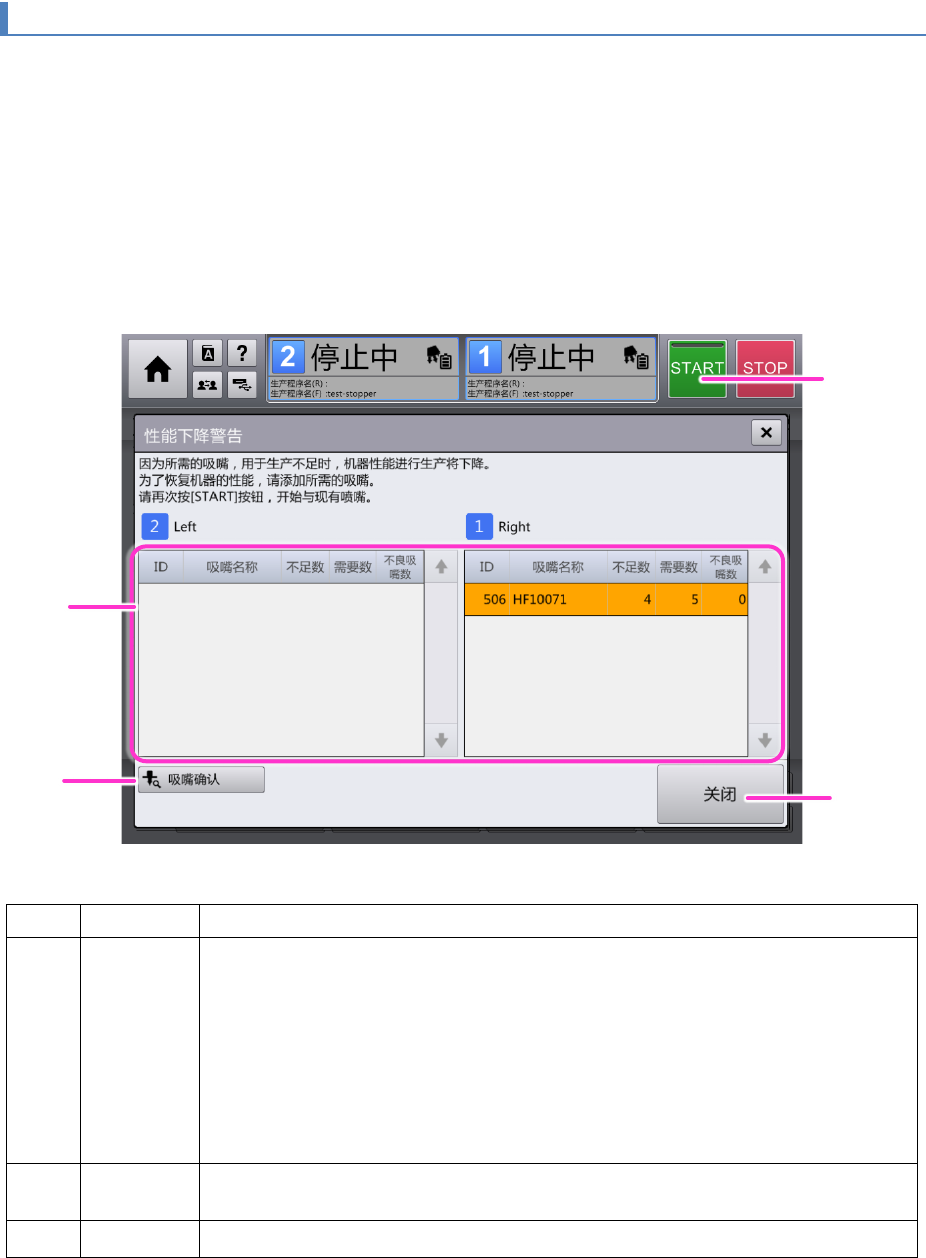

性能下降警告] 对话框
标记
名称
说明
(a)
吸嘴信息
列表
显示左右单元的 ATC 上放置的吸嘴数量及在生产程序中需要使用的某吸嘴数量
的信息。
•
ID
：显示吸嘴的
ID
•
吸嘴名称：显示吸嘴的名称
•
不足数：显示为了不导致性能下降的生产所不足的吸嘴数量
•
需要数：显示生产程序中要求的吸嘴的必要数量
•
不良吸嘴数：显示连续发生了未吸取错误等，判定为不良吸嘴的吸嘴数
量。由于不良吸嘴在生产中不能使用，将成为导致性能下降的原因。
(b)
吸嘴确认 显示[生产补助] 菜单的[吸嘴确认] 画面，进行不良吸嘴的确认或 ATC 更换。
(c)
关闭
关闭警告对话框，取消生产动作。
