RX-7,RX-7R_InstructionManual_Rev18_C - 第181页
第 4 章 操作篇 4- 5. 安排 89 4 [ 程序注册 ] 画面 在 [ 程序注册 ] 画 面中，事先注册常用的生产 程序，或接近生产预定时间 的生产程序，可缩短生产程 序切换 时的数据搜索时 间。 触摸 [ 安排 ] 画面 子菜单面板中的 [ 程序 注册 ] ，显示 [ 程序 注册 ] 画面。 记号 名称 说明 (a) 生产 分组名 触摸文本区域， 显示 [ 选择生产分组 ] 对话框，选择 / 解除生产分组。 (b) 全部注册数…
第 4 章 操作篇
4-5. 安排
88
预定生产的步骤
触摸[安排]画面的[预定生产]，显示[预定生产]画面。
1 触摸[预约中的生产程序信息]区域的[生产分组名称]文本框。
打开[选择生产分组]对话框。
有关[选择生产分组]对话框的详情，请参阅「4-3-1. 生产准备」的「支援准备对话框的详情」。
2 选择生产分组。
返回[预定生产]画面。
3 触摸[预约中的生产程序信息]区域的[生产程序名]文本框。
打开[选择生产程序]对话框。
有关[选择生产程序]对话框的详情，请参阅「4-3-1. 生产准备」的「支援准备对话框的详情」。
4 选择要预约的生产程序。
双传送中前后通道生产的生产程序相同时，要勾选[前后通道共通]；以通道为单位生产时，要针对
生产通道选择生产程序。返回[预定生产]画面。
5 触摸[预约中的生产程序信息]区域的[预定生产数量]文本框，通过软键盘输入生产预定数量。
6
触摸[更新]。
更新数据，完成预定生产。
第 4 章 操作篇
4-5. 安排
89
4
[程序注册]画面
在[程序注册]画面中，事先注册常用的生产程序，或接近生产预定时间的生产程序，可缩短生产程序切换
时的数据搜索时间。
触摸[安排]画面子菜单面板中的[程序注册]，显示[程序注册]画面。
记号
名称
说明
(a)
生产分组名
触摸文本区域，显示
[
选择生产分组
]
对话框，选择
/
解除生产分组。
(b)
全部注册数
显示注册生产程序的总数。
(c)
生产程序列表
显示属于生产分组名称中选择的生产分组的生产程序。
•
生产文件名：显示生产文件的名称。
•
生产程序数：显示生产程序的名称。
•
生产程序码号码：显示生产程序的生产程序代码。
•
更新日：显示生产程序的最后更新日。
(d)
解除
生产程序列表的
[
注册
]
标记 将消失。
(e)
注册
显示生产程序列表的[注册]标记 。
进行程序注册后，[支援准备]菜单的[选择生产程序]对话框中只能显示注
册程序。
Tips
可以作为注册程序进行注册的生产程序数量没有上限。
第 4 章 操作篇
4-5. 安排
90

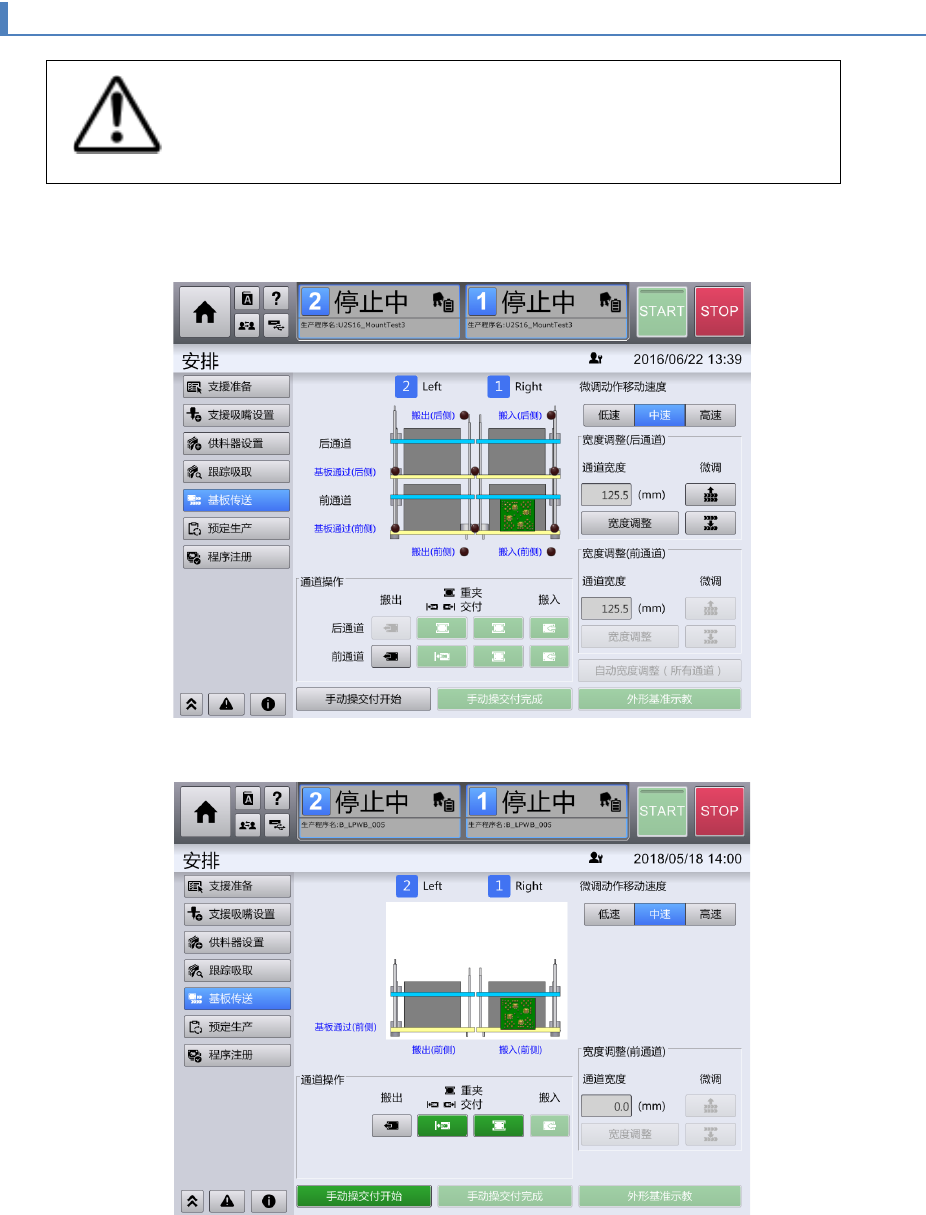

4-5-2. 传送安排
注意
要用手在装置内安放或取出基板时，请触摸[手动操(作)交付开始]，待安
全盖（罩）的锁完全解除后，再开始装置内的作业。 作业结束后请触摸
[手动操(作)交付完成]，使本机的状态恢复原状。
触摸[安排]画面子菜单面板中的[基板传送]，显示[基板传送]画面。
双通道传送规格装置的画面
单通道传送规格装置的画面
