第 4 章 操作篇 4- 5. 安排 93 4 供给部 列表 显示 说明 # 显示供给位置编 号。 元件 名 显示生产时所用 元件的元件名。 送料器类型 显 示所用带式供料器的种类。 • E 8mm S:8mm 单轨送料器 (EF 系列 ) • E 8mm D: 8mm 双轨送料器 (EF 系列 ) • E 12mm ～ E 32mm:12mm ～ 32m m ( EF 系列 ) • E 4mm:4 mm (EF 系列 )( 注 1…
第 4 章 操作篇
4-5. 安排
92
4-5-3. 供给部的安排

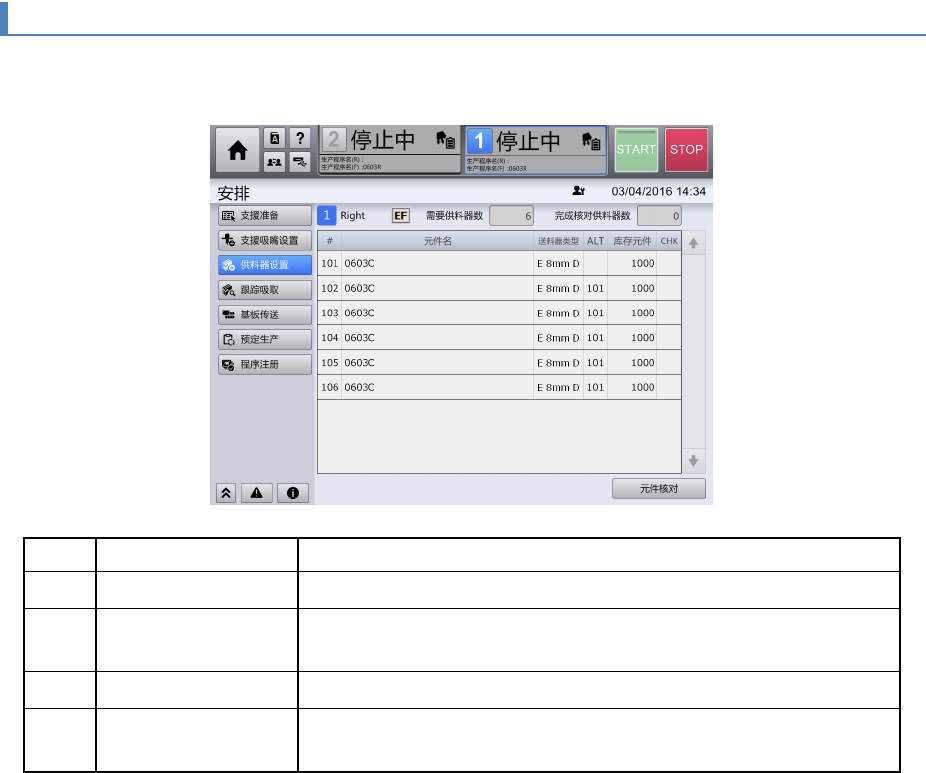

触摸[安排]画面子菜单面板中的[供料器设置]，显示[供料器设置]画面。
记号
名称
说明
(a)
需要供料器数 显示生产当前的生产程序所需的带式供料器数量。
(b)
完成核对供料器数
显示生产当前的生产程序所需的带式供料器中，已经完成核对的带
式供料器数量。
(c)
供给部列表 列表显示与共通面板中选择的单元带式供料器供给部相关的信息。
(d)
元件核对
触摸后，将显示
[
元件核对
]
对话框，核对每个供给部的元件或设定
库存元件。
第 4 章 操作篇
4-5. 安排
93
4

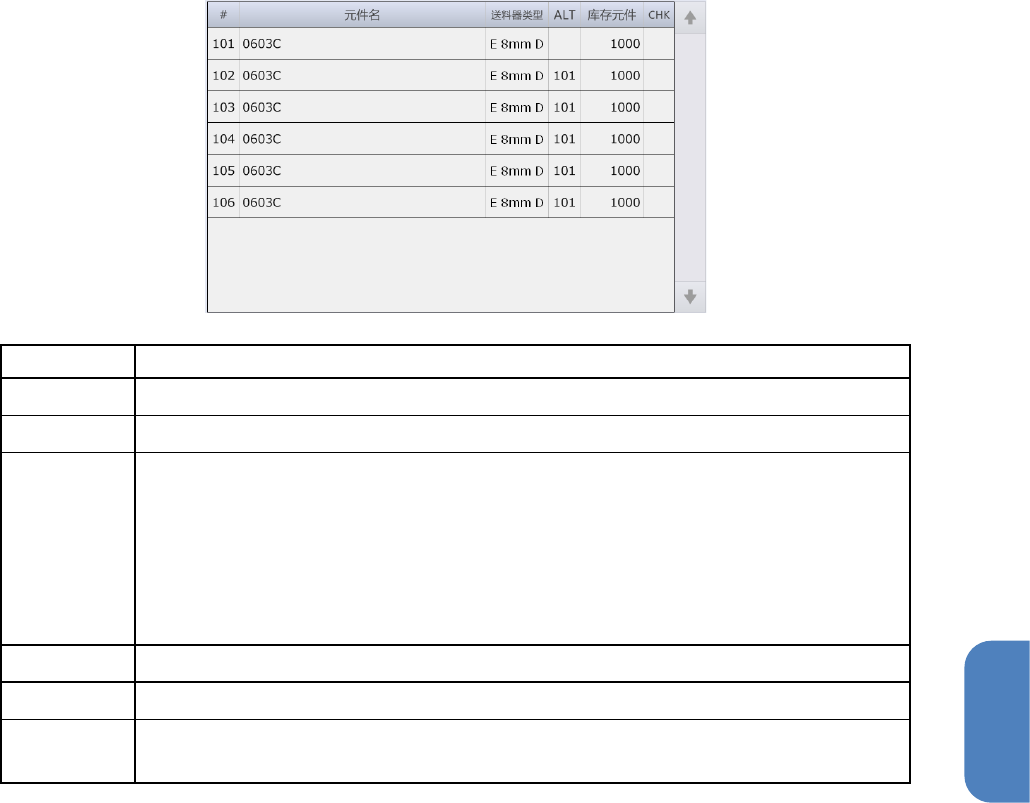

供给部列表
显示
说明
#
显示供给位置编号。
元件名
显示生产时所用元件的元件名。
送料器类型 显示所用带式供料器的种类。
•
E 8mm S:8mm
单轨送料器
(EF
系列
)
•
E 8mm D:8mm
双轨送料器
(EF
系列
)
•
E 12mm
～
E 32mm:12mm
～
32mm (EF
系列
)
•
E 4mm:4mm (EF
系列
)(
注
1)
•
R 8mm:8mm
单轨送料器
(RF
系列
)
•
R 12mm
～
R 32mm:12mm
～
32mm (RF
系列
)
ALT
关于元件供给位置备用目标的供给位置，显示元件供给位置备用源的供给位置编号。
库存元件 显示每个供给部的库存元件。
CHK
触摸
[
元件核对
]
后显示
[
元件核对
]
对话框，以
OK/NG
显示通过该对话框进行的带式供
料器核对结果。
注 1 4mm 送料器(EF 系列)为特殊订货配套装置(详情敬请咨询)。
第 4 章 操作篇
4-5. 安排
94
[元件核对]对话框
完成元件带式供料器的设置，触摸［元件核对］后，将显示［元件核对］对话框。
使用生产管理系统，或者事件通知的防止误安装功能（选项）时，会显示专用的画面。详情请参看
「4-19. IFS-NX 的使用（选项）」或「4-22. 外部输出功能的使用（选项）」。
记号
名称
说明
(a)
供给位置
#
选择要进行元件核对的供给位置。
(b)
供给部列表
列表显示生产程序切换后的生产程序中使用的供给部元件。
•
#
：显示供给位置编号。
•
元件名：显示生产时所用元件的元件名。
•
类别∶显示供料器的类别。
•
ALT
：对有
ALT
（元件供给位置备用）设定的供给位置的，显示
元件供给位置备用源的供给位置编号。
•
元件剩余数：显示每个供给部的元件剩余数。
选择列表后，将在[供给位置#]中显示选择的供给位置编号，并作为
元件核对的对象选择。
(c)
元件名 显示元件核对对象供给位置上的生产程序中的元件名。
(d)
元件总数
显示
[
供给位置
#]
或
[
元件名
]
中选择的各供给部元件数据所定义的元件
存放个数。
(e)
库存元件
显示[供给位置#]或[元件名]中选择的各供给部元件数据所定义的元件
剩余数。
(f)
个别重设
重置
[
供给位置
#]
或
[
元件名
]
中选择的各供给部元件数据所定义的元件
剩余数。
(g)
一次性更换台车上升
上升对象装置的一次性更换台车。
(h)
一次性更换台车下降
触摸显示确认对话框，为更换一次性更换台车降下操作中的一次性更
换台车。 进行一次性更换台车更换后，元件核对结果将全部重置。
(i)
重设所有的库存元件
重置列表中显示的所有供给部元件剩余数。
(j)
核对完毕 确认一次性更换台车上升后，完成元件核对作业，关闭对话框。
c
b
d
i f
e
a
h
j
g
