第 4 章 操作篇
4-5. 安排
94

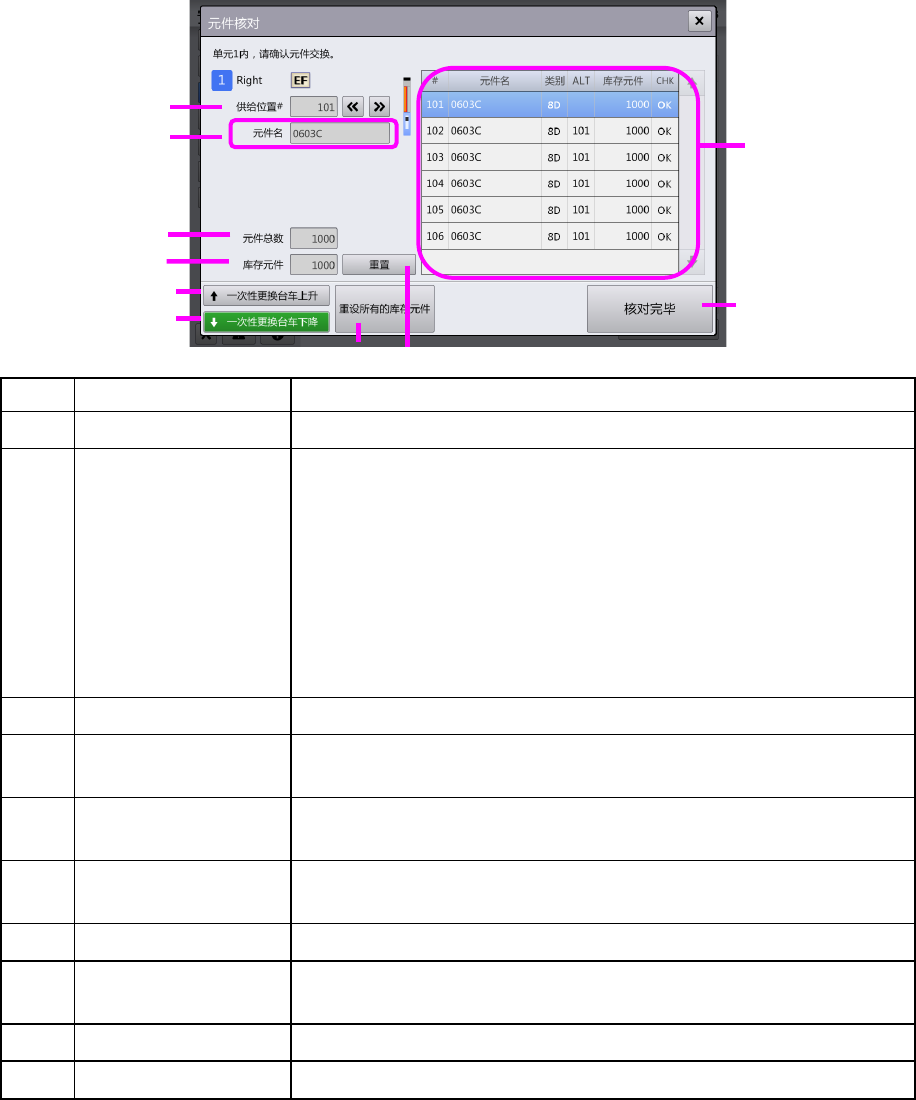

[元件核对]对话框
完成元件带式供料器的设置，触摸［元件核对］后，将显示［元件核对］对话框。
使用生产管理系统，或者事件通知的防止误安装功能（选项）时，会显示专用的画面。详情请参看
「4-19. IFS-NX 的使用（选项）」或「4-22. 外部输出功能的使用（选项）」。
记号
名称
说明
(a)
供给位置
#
选择要进行元件核对的供给位置。
(b)
供给部列表
列表显示生产程序切换后的生产程序中使用的供给部元件。
•
#
：显示供给位置编号。
•
元件名：显示生产时所用元件的元件名。
•
类别∶显示供料器的类别。
•
ALT
：对有
ALT
（元件供给位置备用）设定的供给位置的，显示
元件供给位置备用源的供给位置编号。
•
元件剩余数：显示每个供给部的元件剩余数。
选择列表后，将在[供给位置#]中显示选择的供给位置编号，并作为
元件核对的对象选择。
(c)
元件名 显示元件核对对象供给位置上的生产程序中的元件名。
(d)
元件总数
显示
[
供给位置
#]
或
[
元件名
]
中选择的各供给部元件数据所定义的元件
存放个数。
(e)
库存元件
显示[供给位置#]或[元件名]中选择的各供给部元件数据所定义的元件
剩余数。
(f)
个别重设
重置
[
供给位置
#]
或
[
元件名
]
中选择的各供给部元件数据所定义的元件
剩余数。
(g)
一次性更换台车上升
上升对象装置的一次性更换台车。
(h)
一次性更换台车下降
触摸显示确认对话框，为更换一次性更换台车降下操作中的一次性更
换台车。 进行一次性更换台车更换后，元件核对结果将全部重置。
(i)
重设所有的库存元件
重置列表中显示的所有供给部元件剩余数。
(j)
核对完毕 确认一次性更换台车上升后，完成元件核对作业，关闭对话框。
c
b
d
i f
e
a
h
j
g
第 4 章 操作篇
4-5. 安排
95
4

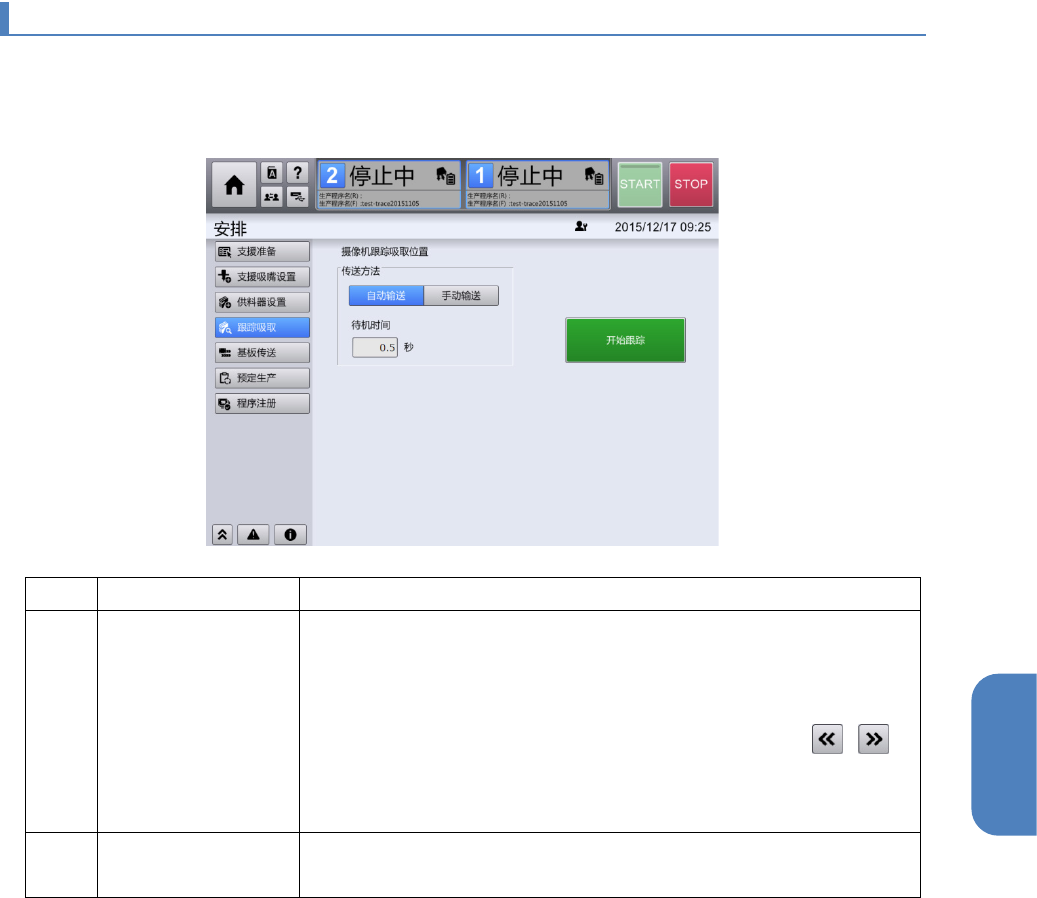

4-5-4. 跟踪吸取
从［安排］画面的子菜单面板触摸［跟踪吸取］，即显示［跟踪吸取］画面。
在[跟踪吸取] 画面，对准备工序完成后的供料器元件吸取位置执行摄像机跟踪，必要时进行空洞示教。
记号
名称
说明
(a)
摄像机跟踪吸取位置 设定摄像机跟踪吸取位置的动作条件。
•
传送方法：选择跟踪时供料器位置的传送方法。
•
自动输送：摄像机仅按照
[
待机时间
]
中指定的时间，在吸取位置
停止后，自动移动到下一吸取位置的模式
•
手动输送：显示吸取位置后，即变为暂停状态。触摸
/
后将显示下一供料器吸取位置。
•
待机时间：在
0
～
9.9 (
秒
)
的范围内设定
[
自动输送
]
状态下摄像
机在吸取位置上的待机时间。
(b)
开始跟踪 显示[摄像机跟踪吸取位置] 对话框，开始摄像机跟踪吸取位置。
详情请参见「
4-3-10.
摄像机跟踪吸取位置功能」
第 4 章 操作篇
4-5. 安排
96
4-5-5. ATC 的安排
触摸[安排]画面子菜单面板中的[支援吸嘴设置]，显示[支援吸嘴设置]画面。
记号
名称
说明
(a)
吸嘴配置状态
显示各单元
ATC
上的吸嘴状况。
•
R
：位于单元内的
第
4
通道内部右侧的
ATC
（高速贴片头时）
•
L
：位于单元内的第
4
通道内部左侧的
ATC
（高速贴片头时）
※单元的 ATC 数为１个时，仅显示任意一侧
•
F1
：位于单元内的第
1
通道近前外侧的
ATC
（通用贴片头时）
•
F2
：位于单元内的第
1
通道近前内侧的
ATC
（通用贴片头时）
•
数字：吸嘴
ID
•
颜色和
ID
对应的吸嘴状态：参阅下述的「吸嘴存放位置和状态
画面图标的说明」
(b)
所需吸嘴列表 列表显示各单元在生产时所需的吸嘴编排。
不足数超出 1 个的吸嘴，将按不足数从多到少（数量相同时则按 ID 从
下到大）以橙色背景显示。
(c)
识别全部吸嘴
ID
识别所有
ATC
上的吸嘴
ID
。
(d)
开始 ATC 交换 开始更换 ATC。
左右的一次性更换台车下降，解除安全盖（罩）的锁定。
(e)
完毕
ATC
交换
ATC
更换完成。
