第 4 章 操作篇 4- 6. 生产补助 98 4- 6. 生产补助 在顶部菜单中触 摸 [ 生产补助 ] 后，将显示 [ 生 产补助 ] 菜单。 [ 生产补助 ] 菜单 中有以下内容。 菜单 操作 错误处理 生产过程中发生 警报时，通过确认，修改与 错误内容相关的数据，调出 可应对的 功能。 确认 贴片点 通过图像监视器 及 NC 监视器确认当前生产 中的生产程序内容。 吸嘴确认 确认生产过程中 发生的 NG 吸嘴，吸 取率降低的吸嘴…
第 4 章 操作篇
4-5. 安排
97
4
吸嘴的存放位置和状态画面图标的说明
图标
颜色
吸嘴 ID 的有无
说明
灰色 有 ID
OK 吸嘴
在生产程序中使用的吸嘴
灰色 无 ID
没有安吸嘴（空的状态）
蓝色 有 ID
OK 吸嘴
生产程序中没有使用的吸嘴
红色 有 ID
NG
吸嘴
生产中无法使用的吸嘴
黄色 无 ID
吸嘴
ID
识别结果不详
黄绿色 有 ID
ATC
（贴片头上的吸嘴存放位置）上有其他吸嘴，处于不匹
配状态
吸嘴 ID 显示为 ATC 上的吸嘴 ID。
吸嘴设置支援的操作
显示有黄色吸嘴时，请按以下步骤操作。
1 触摸[识别全部吸嘴 ID]。
识别所有 ATC 上的吸嘴 ID。
根据 ID 识别的结果，更新所需吸嘴列表的显示。
2 在所需吸嘴列表中，确认生产中使用的吸嘴是否有不足。
3
如果有吸嘴不足的单元，请触摸[开始 ATC 交换]。
4
将 ATC 从本机上取下。
5
一边查看所需吸嘴列表和吸嘴配置状态，一边将不足的吸嘴放到 ATC 的空插槽中。
6
将更换好吸嘴的 ATC 安装到本机上。
7
触摸[识别全部吸嘴 ID]。
识别所有 ATC 上的吸嘴 ID。
有不足的吸嘴时，返回操作步骤 3。
8 触摸[完毕 ATC 交换]。
将传送的位置恢复到可以开始生产的位置。
第 4 章 操作篇
4-6. 生产补助
98
4-6. 生产补助
在顶部菜单中触摸[生产补助]后，将显示[生产补助]菜单。
[生产补助]菜单中有以下内容。
菜单
操作
错误处理
生产过程中发生警报时，通过确认，修改与错误内容相关的数据，调出可应对的
功能。
确认贴片点
通过图像监视器
及
NC
监视器确认当前生产中的生产程序内容。
吸嘴确认 确认生产过程中发生的 NG 吸嘴，吸取率降低的吸嘴，更换 ATC。
元件贴片确认
确认元件的贴片位置，对没有贴片的元件进行补料贴片。
元件吸取调整 确认自动吸取位置补正的结果，执行吸取位置的示教。
标记数据示教
执行各种标记信息的示教。
贴片数据示教
执行元件贴片位置的示教。
跳过
更改生产条件中的跳过指定。
第 4 章 操作篇
4-6. 生产补助
99
4

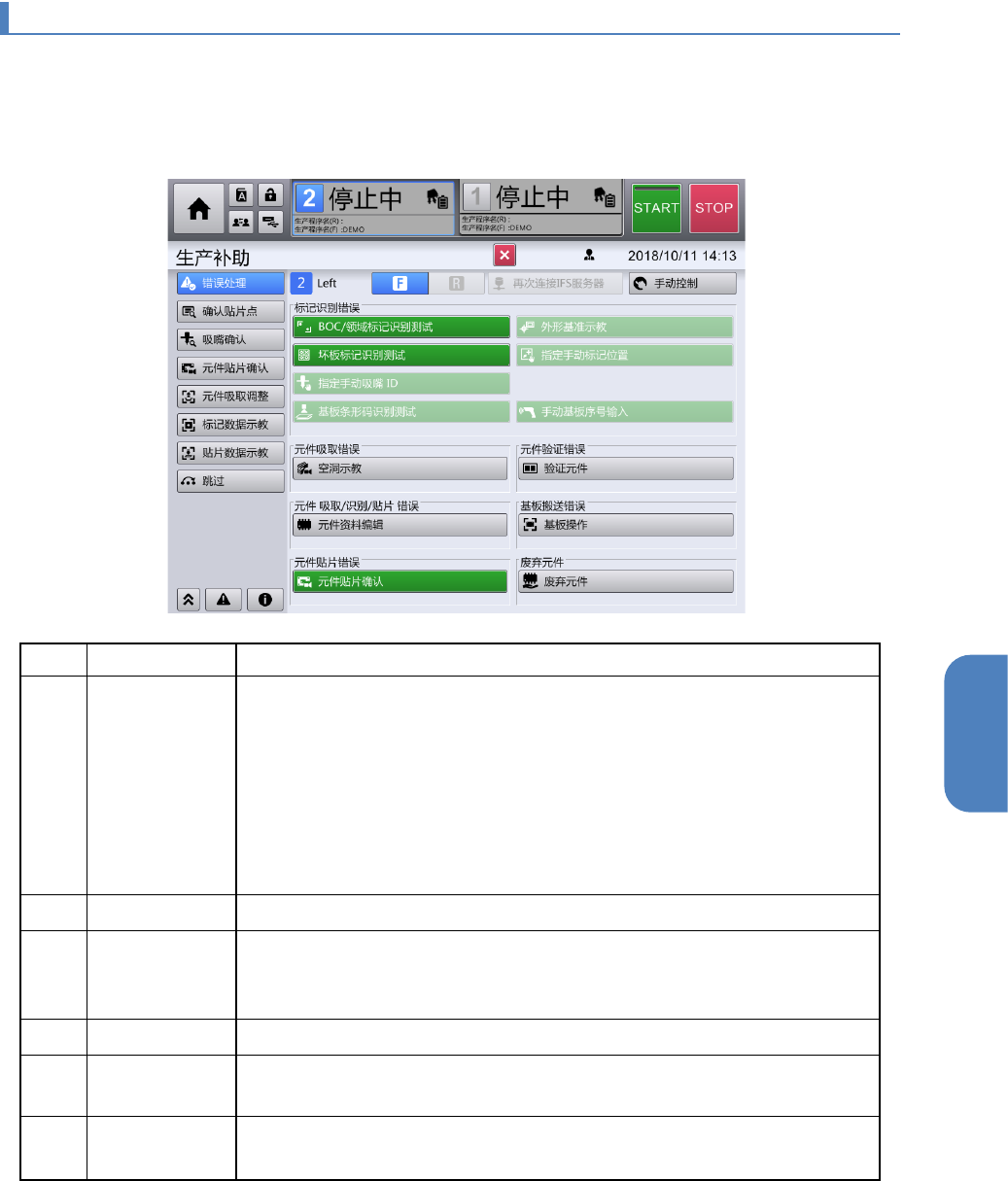

4-6-1. 错误处理
触摸[生产补助]画面子菜单面板中的[错误处理]，显示[错误处理]画面。
[错误处理]画面中，将根据生产过程中（运行中）发生的错误内容，显示相应的功能对话框，通过各对话
框中的操作恢复为生产状态。
记号
名称
说明
(a)
标记识别错误
触摸[BOC/领域标记识别测试]，[坏板标记识别测试]，[指定手动标记位
置]、[外形基准示教]，显示发生标记识别错误时的处理对话框。
触摸［基板条形码识别测试］、［手动基板序号输入］，即显示发生基板
代码识别错误时的处理对话框。（仅在使用生产管理系统，或者事件通知
的追溯功能（选项）时显示。）
详情请参看「4-19. IFS-NX 的使用（选项）」或「4-22. 外部输出功能
的使用（选项）」。
点击[指定手动吸嘴 ID]，则显示发生吸嘴 ID 识别错误时的处理对话框。
(b)
元件吸取错误
触摸
[
空洞示教
]
，显示发生元件吸取错误时的处理对话框。
(c)
元件吸取、识
别、贴片错误
触摸[元件示教]，显示在元件的吸取、识别、贴片的一系列处理中发生错
误时的处理对话框。
详情参见「4-15-1. 编辑生产中的元件数据」
(d)
基板传送错误
触摸
[
基板操作
]
，显示在基板传送功能发生错误时的处理对话框。
(e)
元件贴片错误
触摸[元件贴片确认]，显示在元件贴片功能发生某些错误时的处理对话
框。
(f)
手动控制
显示
[
手动控制
]
菜单。
仅在用户级别为[MAINTENANCE（维护）]时，才能操作此项。
