第 4 章 操作篇
4-6. 生产补助
104
[摄像机操作]对话框

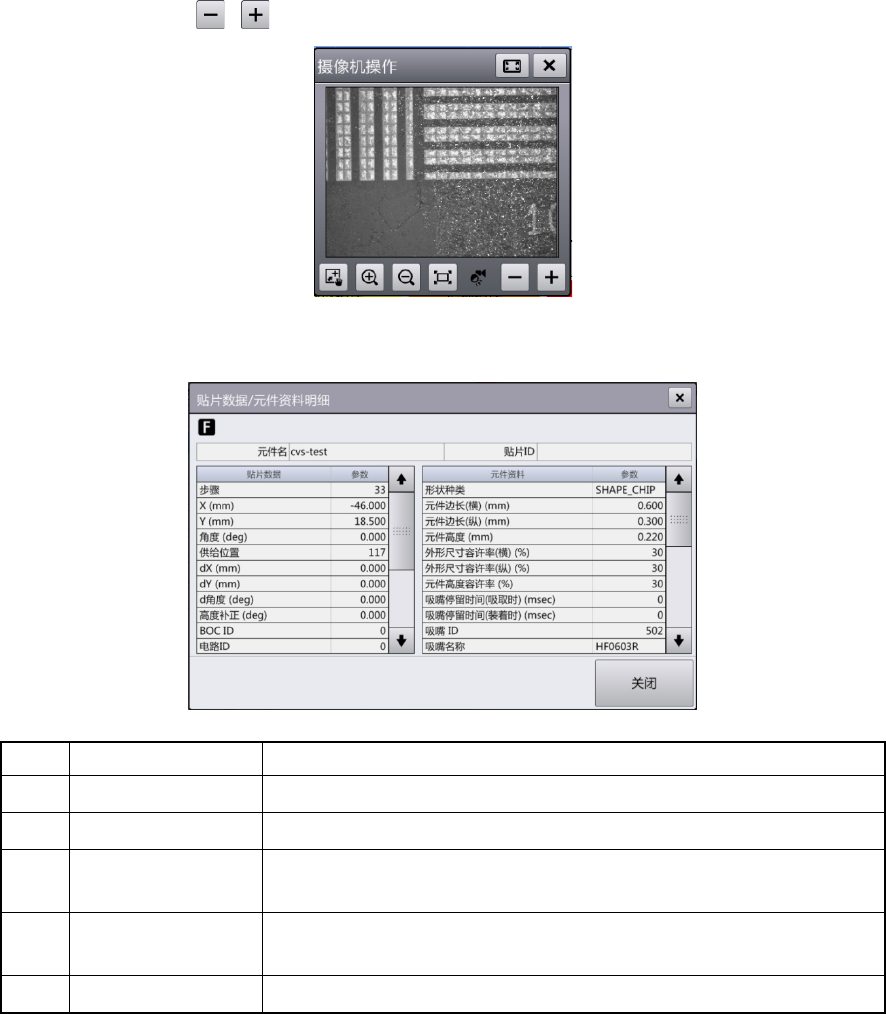

触摸[贴片点确认]画面中的[摄像机移动]，显示[摄像机操作]对话框。
关于操作按钮的详情，请参阅「4-3-5. 视图」的「显示生产中的摄像机图像」。
照明按钮中，可触摸 / 更改照明的亮度。
[贴片数据／元件资料明细]对话框
触摸[贴片点确认]画面中的[表示明细]，显示[贴片数据/元件资料明细]对话框。
记号
名称
说明
(a)
元件名
显示选中步骤的元件名。
(b)
贴片 ID 显示选中步骤的贴片 ID。
(c)
贴片数据明细列表
列表显示选中步骤的贴片数据的详细信息。
列表详情请参阅下述表
格（贴片数据明细列表）。
(d)
元件资料明细列表
列表显示选中步骤的元件数据详细信息。列表详情请参阅下述表格
（元件数据明细列表）。
(e)
关闭 关闭对话框，显示[贴片点确认]画面。
第 4 章 操作篇
4-6. 生产补助
105
4
贴片数据明细列表
[贴片数据/元件资料明细]对话框的贴片数据明细列表中显示的项目如下所示。
项目
说明
步骤
显示贴片步骤编号。
X (mm) / Y (mm)
显示贴片元件的位置（X 坐标，Y 坐标）。
角度
(deg)
显示贴片元件的角度。
dX (mm) / dY (mm)
显示贴片元件的位置（X 坐标，Y 坐标）补正值。
d
角度
(deg)
显示贴片元件的角度补正值。
供给位置 显示供给元件的供给部的位置。
高度补正
(deg)
显示元件的贴片高度相对于标准高度的偏移。
BOC ID
显示用于贴片位置补正的标记的
BOC/
领域标记
ID
。
电路 ID 显示步骤所属电路的电路 ID。
坏板标记
ID
显示步骤所参照的坏板标记之坏板标记
ID
。
跳过号码 显示指定步骤跳过时的跳过编号。
0 表示无条件贴片，7 表示无条件跳过。
路径
#
吸取相位和贴片相位的一系列动作称为路径，显示表示其顺序的路径编号。
供给顺序 显示在路径的吸取相位中元件吸取的顺序。
贴片顺序
显示在路径的贴片相位中元件贴片的顺序。
吸嘴号
显示进行元件吸取的贴片头中的吸嘴号。
Recovery Flag GRP
Recovery Flag，显示结束贴片步骤分组编号。
第 4 章 操作篇
4-6. 生产补助
106
元件资料明细列表
[贴片数据/元件资料明细]对话框的元件资料明细列表中显示的项目如下所示。
项目
说明
形状种类 显示元件的形状。
•
SHAPE_CHIP
：晶片元件
•
SHAPE_LEAD
：脚元件
•
SHAPE_BGA
：球元件
(BGA)
•
SHAPE_ODD
：异形元件
元件边长(横) (mm) 显示元件的横方向的长度。
元件边长
(
纵
)(mm)
显示元件的纵方向的长度。
元件高度 (mm) 显示元件的高度。
外形尺寸容许率
(
横
)(%)
显示元件的横方向的长度容许率。
外形尺寸容许率(纵)(%) 显示元件的纵方向的长度容许率。
元件高度容许率（
%
）
显示吸取检查时的元件高度容许率。
吸嘴停留时间(吸取时)
(msec)
显示吸嘴停在吸取位置（下降位置）上的时间，确保可切实地进行吸取
动作。
吸嘴停留时间
(
贴片时
)
(msec)
显示确保可切实地进行贴片动作，需要吸嘴停在贴片位置（下降位置）
的时间。
吸嘴
ID
显示所用吸嘴的
ID
。
吸嘴名称 显示所用吸嘴的名称。
超驰
XY (%)
显示乘以
XY
轴移动速度得到的超驰率。
超驰 供料器 以「低速」「中速」「高速」「高速 2」4 级显示元件传送的速度。
超驰
H(
吸取
) (%)
显示乘以元件吸取时
H
轴移动速度得到的超驰率。
超驰 H(贴片前) (%) 显示乘以元件吸取到贴片为止的 H 轴移动速度得到的超驰率。
超驰 H(贴片后) (%) 显示乘以元件贴片后 H 轴移动速度得到的超驰率。
超驰
RTRN (%)
显示用来乘以
RT/RN
轴旋转速度的超驰率。
重试次数 显示识别错误时的重试次数。
补料吸取次数
显示吸取错误时的补料吸取次数。
无元件次数 显示在连续发生吸取错误时，判定为无元件之前的次数。
NG
供料器次数
显示在发生连续吸取错误时或芯片站立时，判定为带式供料器不良之前
的次数。
使用摄像机 显示识别元件时使用的摄像机。
•
元件摄像机：使用元件摄像机时
•
VCS
：使用
VCS
时
透射・反射 显示识别元件时的照明方法。
