第 4 章 操作篇 4- 6. 生产补助 108 元件 摄像机 和反射照明组合时 项目 说明 照明模式 - 亮灯 时间 显示照明的亮灯 方式。 变为 [ 始终亮灯 ] 或仅 在用摄像机拍摄时亮灯 的 [ 闪烁 ] 中的任 意一种。 照明模式 - 斜 光照明层级 显示 元件摄像机的斜照明的亮度。 照明 模式 - 上层 1 照明层级 显示 VCS 的斜照明（上层 1 照明 ）的亮度。 照明 模式 - 上层 2 照明层级 显示 VCS 的斜照…
第 4 章 操作篇
4-6. 生产补助
107
4
项目
说明
照明模式
-
亮灯时间
显示识别元件时使用的摄像机照明的亮灯时间。
•
始终亮灯：使用可长时间亮灯的始终照明。
•
闪烁：使用瞬间的闪烁照明。
照明模式-照明层级 显示识别元件时使用的以下各种照明的亮灯级别。
•
元件摄像机时：同轴照明、斜照明
•
VCS
时：上层
1
照明、上层
2
照明、中层
1
照明、中层
2
照明、
下层照明、同轴照明
识别方法 显示使用通用贴片头识别元件方法。
•
统一识别：用贴片头统一对吸取的多个元件同时识别
•
个别识别：用贴片头对吸取的元件分别识别
仅当贴片头类型为通用贴片头时才显示此项。
统一识别组
使用通用贴片头进行统一识别时，显示按照同一照明层级可同时进行识
别的组编号。
仅当贴片头类型为通用贴片头时才显示此项。
精度水平 显示使用通用贴片头进行元件贴片动作的精度水平。
通常模式显示为 0，高精度模式显示为 1。
仅当贴片头类型为通用贴片头时才显示此项。
指定识别角度 显示是否对使用通用贴片头识别元件时的识别角度进行指定。
•
无效：不指定识别角度
•
有效：按照识别角度中指定的角度将吸嘴旋转后识别元件
识别角度(deg) 显示使用通用贴片头识别元件时的识别角度。
仅当贴片头类型为通用贴片头时才显示此项。
废弃位置 显示要废弃元件时的废弃位置。
•
废弃盒：废弃到废弃盒中。
•
保护废弃：停止生产，用手取下元件。
根据[使用摄像机]和[透射・反射]中选择的摄像机和照明方法，将追加显示以下项目。
各自的照明层级，固定点亮显示为 0（熄灯）到 8（亮度最大），闪烁为从 0（熄灯）到 4（亮度最大）。
第 4 章 操作篇
4-6. 生产补助
108
元件摄像机和反射照明组合时
项目
说明
照明模式-亮灯时间
显示照明的亮灯方式。 变为[始终亮灯]或仅在用摄像机拍摄时亮灯
的[闪烁]中的任意一种。
照明模式-斜光照明层级 显示元件摄像机的斜照明的亮度。
照明模式
-
上层
1
照明层级
显示
VCS
的斜照明（上层
1
照明）的亮度。
照明模式-上层 2 照明层级 显示 VCS 的斜照明（上层 2 照明）的亮度。
照明模式
-
中层
1
照明层级
显示
VCS
的斜照明（中层
1
照明）的亮度。
照明模式-中层 2 照明层级 显示 VCS 的斜照明（中层 2 照明）的亮度。
照明模式
-
下层照明层级
显示
VCS
的斜照明（下层照明）的亮度。
照明模式
-
同轴照明层级
显示元件摄像机或
VCS
的同轴照明的亮度。
不同照明类型的摄像机图像差异
• 同轴照明、斜照明：从元件摄像面的侧面照射。可将元件的实际图像当作元件的图像信息。
• 同轴照明：将照射元件的照明光轴和摄像机的光轴对齐，用半反射镜等观测表面的反射光。
• 斜照明：从元件的倾斜方向照射照明。用于反射率较低的元件，或用于检测表面的凹凸。（VCS，可
调整上层 1、上层 2、中层 1、中层 2、下层的各位置照明层级。）
• 如果是同轴照明可识别的元件，请选择同轴照明。特别是晶片元件等外形有凹凸的元件，同轴照明的
识别率和精度更高。
第 4 章 操作篇
4-6. 生产补助
109
4

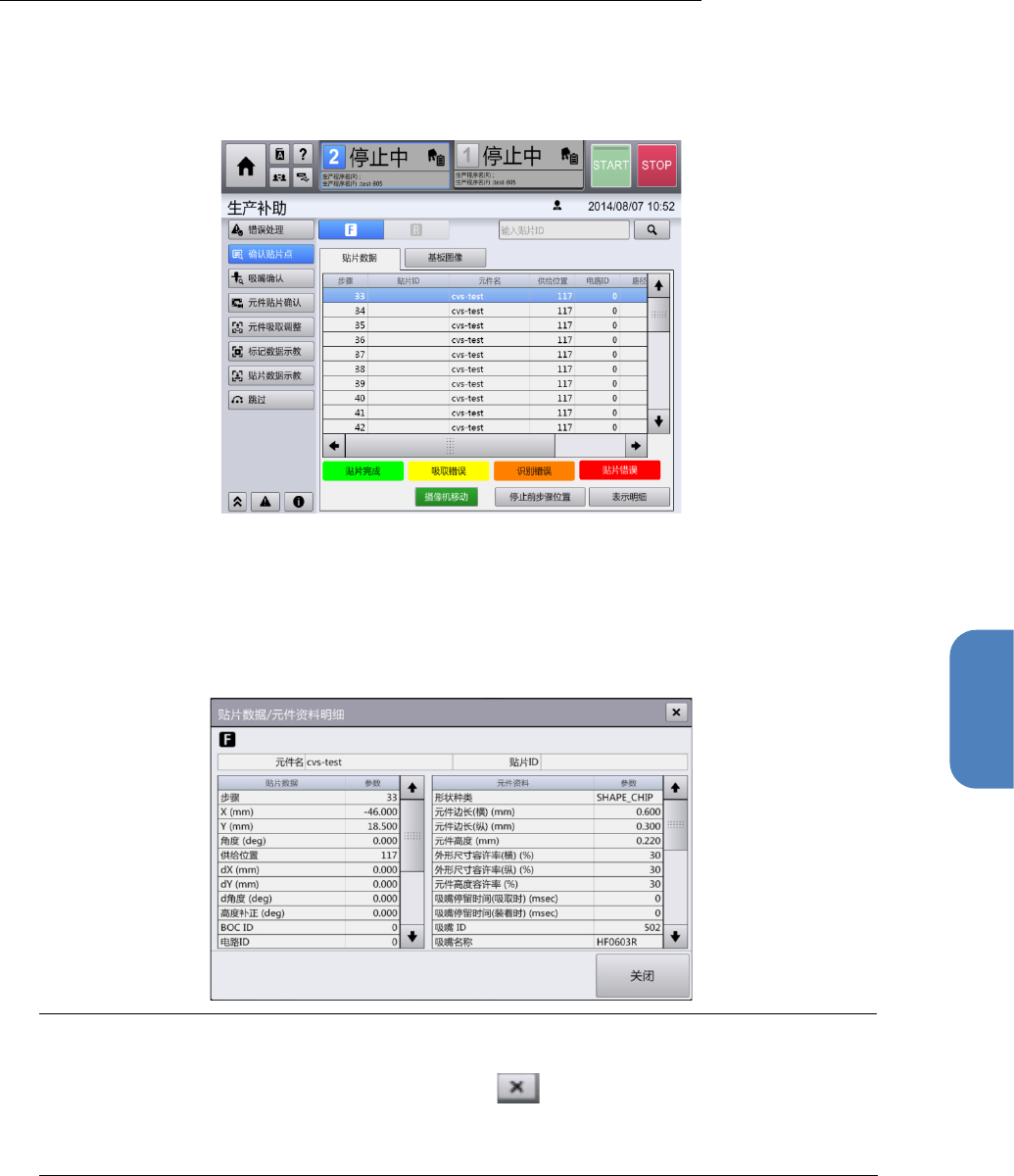

[贴片数据／元件资料明细]对话框的显示方法（已选择贴片数据选项卡时）
1 触摸共通面板的单元按钮，选择单元。
2
触摸[贴片数据]选项卡
显示贴片数据列表。
3 触摸 F/R，选择通道。
4
在贴片数据列表中选择步骤。
5
触摸[表示明细]，在选中步骤的详情中显示数据。
显示[贴片数据/元件资料明细]对话框。
Tips
触摸
[
摄像机移动
]
，将摄像机移动到选中步骤的贴片位置上，在
[
摄像机操作
]
对话框中显示图
像。要返回
[
贴片点确认
]
画面，请触摸对话框中的
。
触摸
[
停止前步骤位置
]
，选择停止前的步骤。开始生产前选择步骤编号
1
，结束生产时选择最
终步骤编号。
