第 4 章 操作篇
4-6. 生产补助
110

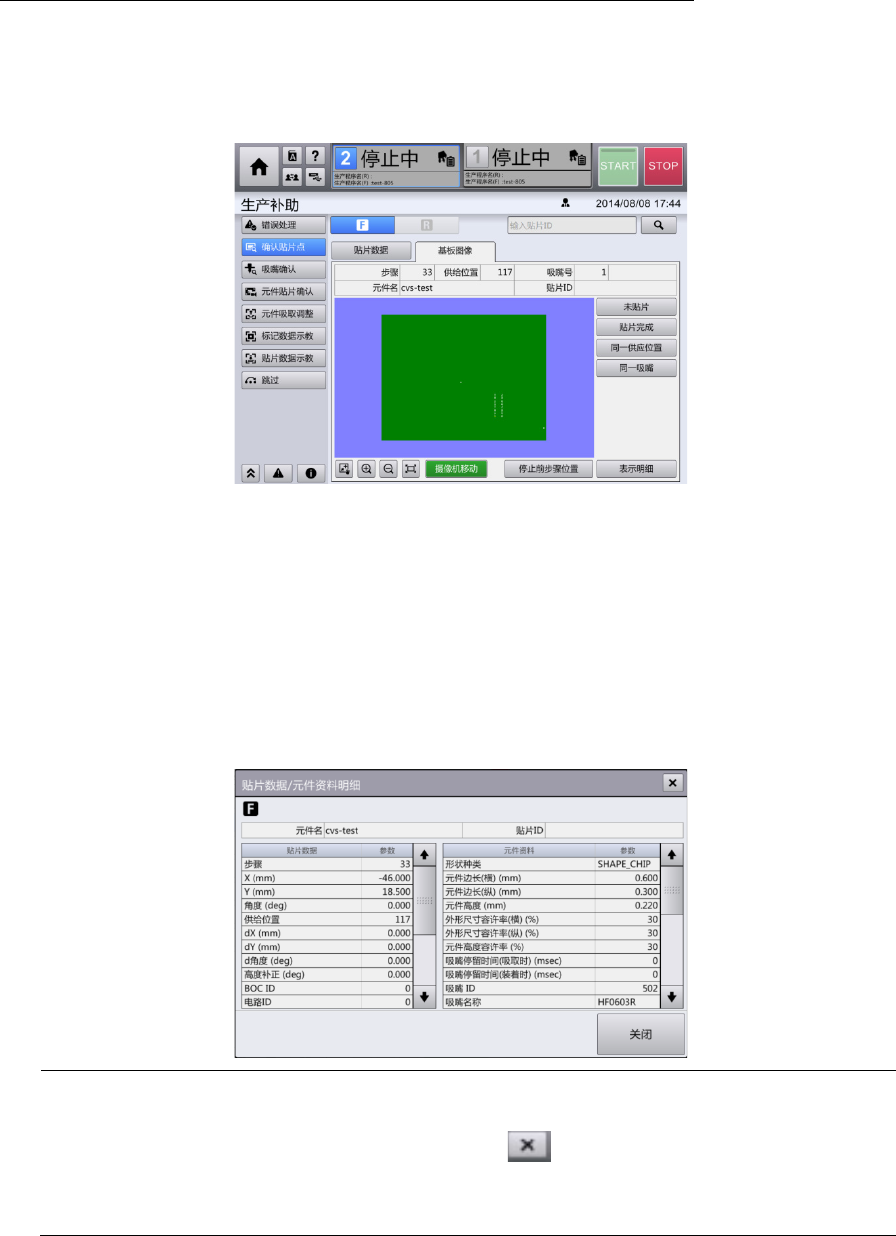

[贴片数据／元件资料明细]对话框的显示方法（选择基板图像选项卡时）
1 触摸共通面板的单元按钮，选择单元。
2
触摸[基板图像]。
显示基板图像。
3 触摸 F/R，选择通道。
4
触摸基板图像监视器中显示的步骤之元件图像。
基板图像监视器画面中，选中元件的贴片位置将高亮显示。
触摸基板图像右侧的[未贴片]，[贴片完毕]，[同一供应位置]，[同一吸嘴]并选择后，可高亮显示各个
条件中指定的元件。
5 触摸[表示明细]，在选中步骤的详情中显示数据。
显示[贴片数据/元件资料明细]对话框。
Tips
触摸
[
摄像机移动
]
，将摄像机移动到选中步骤的贴片位置上，在
[
摄像机操作
]
对话框中显示图
像。要返回
[
贴片点确认
]
画面，请触摸对话框中的
。
触摸
[
停止前步骤位置
]
，选择停止前的步骤。开始生产前选择步骤编号
1
，结束生产时选择最
终步骤编号。
第 4 章 操作篇
4-6. 生产补助
111
4
4-6-3. 吸嘴确认
在[吸嘴确认]画面中，可分别进行各种确认，如生产中发生 NG 吸嘴或发生元件吸取率下降，吸取异常时，
可确认吸嘴状态，ATC 的动作，以及吸嘴更换是否正常。
触摸[生产补助]画面子菜单面板中的[吸嘴确认]，显示[吸嘴确认]画面。
触摸共通面板选择对象单元，画面左上方将显示选择的单元。
贴片头类型为高速时
贴片头类型为通用时
第 4 章 操作篇
4-6. 生产补助
112
记号
名称
说明
(a)
调色盘 显示贴片头，ATC，吸嘴列表中不同颜色的含义。
•
橙色：警告
•
红色：错误
•
黄色：不详
•
黄绿色：重复
(b)
贴片头
显示旋转贴片头的俯视图，显示吸嘴号和安装的吸嘴
ID
。
(c)
ATC
显示 ATC 的状态。
※ 单元的 ATC 数为１个时，仅显示任意一侧
(d)
吸嘴列表
显示已识别吸嘴的列表。
•
插槽
#
：组合
ATC
的位置和
ATC
中的批号显示吸嘴存放位置。
•
吸嘴
ID
：显示吸嘴的
ID
。
•
吸嘴号：显示贴片头上安装的吸嘴安装位置吸嘴号。
•
宽度
(mm)
：显示用摄像机测量吸嘴宽度得到的结果。
•
长度
(mm)
：显示用摄像机测量吸嘴长度得到的结果。
•
吸取率
(%)
：显示生产中的生产程序中吸嘴的元件吸取率。
•
状态：通过
OK/NG
显示吸嘴是否可用于生产。
(e)
NG 吸嘴设定
*
要将吸嘴状态从 OK 更改为 NG 时，请触摸吸嘴列表，选择要更改的
行，然后触摸[NG 吸嘴设定]。
仅在用户级别为[MAINTENANCE（维护）]时显示。
(f)
OK 吸嘴设定
*
如果吸嘴状态为良好但显示为 NG 时，请触摸吸嘴列表，选择 NG 的
行，然后触摸[OK 吸嘴设定]。
仅在用户级别为
[MAINTENANCE
（维护）
]
时显示。
(g)
开始 ATC 交换 开始更换 ATC。
(h)
完毕
ATC
交换
ATC
更换完成。
吸取中的废弃确认
操作各个吸嘴时，如若贴片头里的吸嘴正在吸取元件，需要进行废弃操作时，将显示[废弃所有元件]对
话框。
触摸[废弃所有元件]，将所有吸取中的元件废弃后，再开始操作对象吸嘴。
