第 4 章 操作篇
4-6. 生产补助
133
4
通过机器设置使元件验证功能有效化
要在 RX-7 中使用元件验证功能时，必须进行装置的 PC 主机与 CVS 基板以及 CVS 电极的设置工作。进
行完设置工作，将用户级别变更为 SERVICE 后，从[机器设置]菜单触摸[装置设置]，即显示[装置设置]画
面。（本项目仅当用户级别为 SERVICE 时，才能变更。）
• 将[CVS 单元装备]－[CVS(元件验证)单元] 设定为 [有]
（左右单元必须分别设定。）
在上述 CVS(元件验证)单元设定为有后，以下的设定项目即变为可编辑的状态。
• [元件验证]－[元件验证功能]
• [元件验证]－[生产开始时，自动进行对象元件的验证检查]
• [元件验证]－[元件缺料开始时，进行验证检查]
• [元件验证]－[生产中的验证检查间隔（片）]
（左右单元必须分别变更设定。）
变更后，触摸[更新]按钮，即反映变更。元件验证功能从 OFF 变更为 ON 后，会显示确认重新启动装置的
对话框，进行重新启动。
设定项目
设定内容
元件验证功能
对于对象单元，若要使用元件验证功能时，此项选择 ON，不使
用时选择 OFF。
仅可变更[CVS 单元装备]－[CVS(元件验证)单元]设定为 [有]的单
元。
生产开始时，
自动进行对象元件的验证检查
实施生产程序切换后，在生产开始时对所有贴片元件实施验证检
查。（※）
※但实施生产程序切换后，手动实施验证检查，判定为 OK 的元
件除外。
元件缺料开始时，
进行验证检查
对于发生元件缺料，进行元件更换后的元件，在生产开始时实施
验证检查。另外，对于未发生元件缺料的供料器进行过拔插的供
给位置，也会在生产开始时实施验证检查。（※）
※但在实施元件更换，供料器拔插后，手动实施验证检查，判定
为 OK 的元件除外。
生产中的验证检查间隔（片）
按指定每间隔若干片生产基板就实施验证检查。
如果设定为
“0”
，则不根据生产基板片数实施验证检查。
第 4 章 操作篇
4-6. 生产补助
134
编辑元件资料
在 RX-7 中使用元件验证功能时，要根据生产中使用的元件，进行验证检查的设定。有关元件资料的编辑
方法的详情，请参见后述的「4-12-10. 元件的检查信息画面」。
制作生产程序
验证检查设定为有效的元件，必须在制作生产程序的步骤中，分配到元件验证功能设定为 ON 的装置（单
元）的对象元件。在生产程序中进行验证检查对象元件的分配时，要在[编辑生产程序]菜单的[机器信息]
画面中，将作为[机器选项]的[CVS 装备]的勾选项设定为 ON 后，在[编辑生产程序]菜单的[优化]画面中进
行优化。有关编辑生产程序的方法的详情，请参见后述的「4-11-11. 机器信息编辑」。
第 4 章 操作篇
4-6. 生产补助
135
4
安排时的验证检查
在开始生产前的支援准备工序内，可手动实施验证检查。以下对在支援准备工序内的验证检查步骤进行说
明。
1 显示[安排]菜单的[支援准备]画面。
按下安排工序的按钮使连续验证检查按钮显示为有效，确认右侧的结果区域的背景色已变为绿色。
如果背景色为灰色，要触摸连续验证检查按钮使安排工序有效。（如果是在机器设置中，未将元件
验证功能设定为 ON 的装置，连续验证检查按钮会显示无效，无法变更。）
对于生产分组名及生产程序名，设定要进行生产的生产程序信息，触摸自动执行按钮，自动执行准
备工序。
2 连续验证检查以外的有关各安排工序按钮，要根据安排内容任意选择。
3 对于[生产分组名]及[生产程序名]，设定要生产的生产程序信息，触摸[自动执行]按钮。
开始安排。

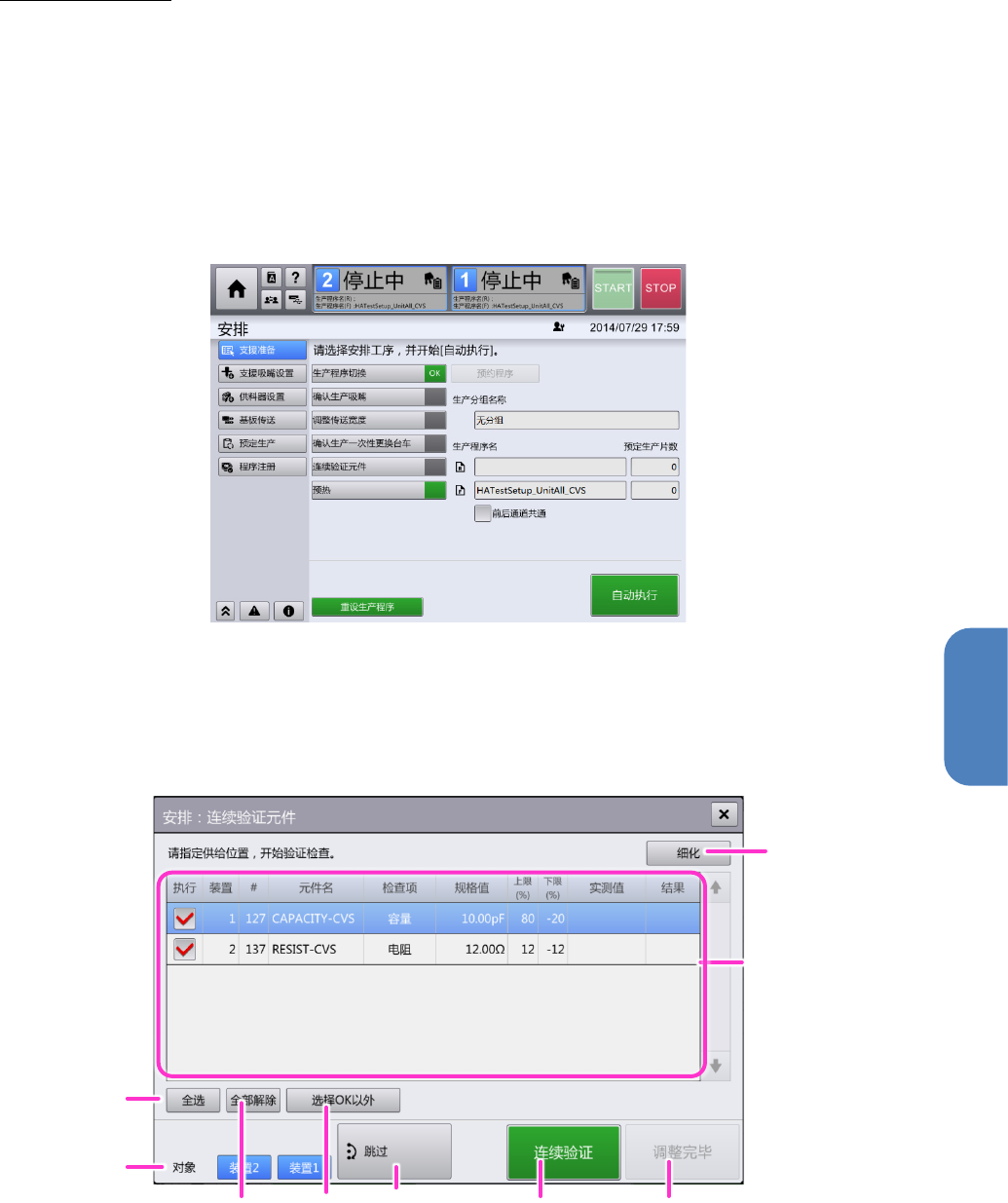

连续验证检查之前的安排工序正常完毕后，即显示以下的[安排：连续验证元件]对话框。
a
b
f
c
d
e
g
h
i
