第 4 章 操作篇
4-6. 生产补助
136
记号
名称
说 明
(a)
选择供给位置
列表显示生产程序中使用的供料器，在要实施连续验证检查的供给位置的
执行栏上用勾选标志选择。（对于无法验证检查的元件，执行栏不会显示
复选框。）
•
执行：要对于对象供料器执行验证检查时，将勾选标志设定为
ON
。
•
装置：显示对象供料器配置的单元号。
•
#
：显示对象供料器配置的供给位置编号。
•
元件名：显示对象供料器中供给元件的元件名。
•
检查项：要对于对象元件设定进行验证检查时，显示验证检查项目为
电阻值，容量（电容容量），极性
3
种中的一种。
•
规格值：要对于对象元件设定进行验证检查时，显示作为测量基准的
规格值。（对于极性，显示极性方向的右，上，左，下。）
•
上限
(%)
：验证检查项目为电阻值或电容量时，显示相对于规格值的测
量值误差容许上限值。
•
下限
(%)
：验证检查项目为电阻值或电容量时，显示相对于规格值的测
量值误差容许下限值。
•
实测值：以数值显示验证检查的测量结果。如果发生测量错误时，以
文字显示错误原因。
•
结果：显示验证检查的执行结果。
检查项目的栏为空栏（验证检查对象外）时，对象供料器所有相关行，将
以灰色文字显示。
结果栏显示“NG”时，对象供料器所有相关行，将以红色背景色，白色文字
显示。
(b)
全选
对于
[
选择供给位置
]
列表中显示的所有供给部，全部勾选执行。
(c)
全部解除 对于[选择供给位置]列表中显示的所有供给部，全部取消勾选执行。
(d)
选择 OK 以外
仅对[选择供给位置]列表中显示的结果栏为“OK”以外的元件，勾选执行，其
他则取消勾选。
(e)
细化 显示对话框，限制[选择供给位置]列表中显示的供给部信息。
(f)
对象
用
ON/OFF
按钮选择操作对象单元，限制
[
选择供给位置
]
列表的对象单元。
(g)
连续验证
对于[选择供给位置]列表中执行勾选标志选择为 ON 的所有供给位置，连续
执行验证检查。
(h)
跳过
不完成连续验证检查的工序，直接跳过。
(i)
调整完毕
如果检查对象的所有供给位置的验证检查结果均为 OK，则完毕按钮会变为
有效。
触摸此按钮，验证检查工序即完毕，进入下一安排工序。
第 4 章 操作篇
4-6. 生产补助
137
4
4 在[选择供给位置]列表中选择要执行连续验证检查的对象元件（供料器的位置），将执行勾选
标志设定为 ON。
[选择供给位置]一览表的列表，可通过按对象切换及[细化]按钮，在显示的[细化]对话框（后述）进
行细化，限制检查对象。
5 触摸[连续检查]。
对选择供给位置列表中执行勾选标志为 ON 的所有元件（供料器的位置），连续执行验证检查。
Tips
验证检查若是高速
(S16)
贴片头，为了使用
16
个吸嘴，按照最优效率的最佳顺序进行验证检查，
有时不会按照选择供给位置列表中显示的顺序进行检查。

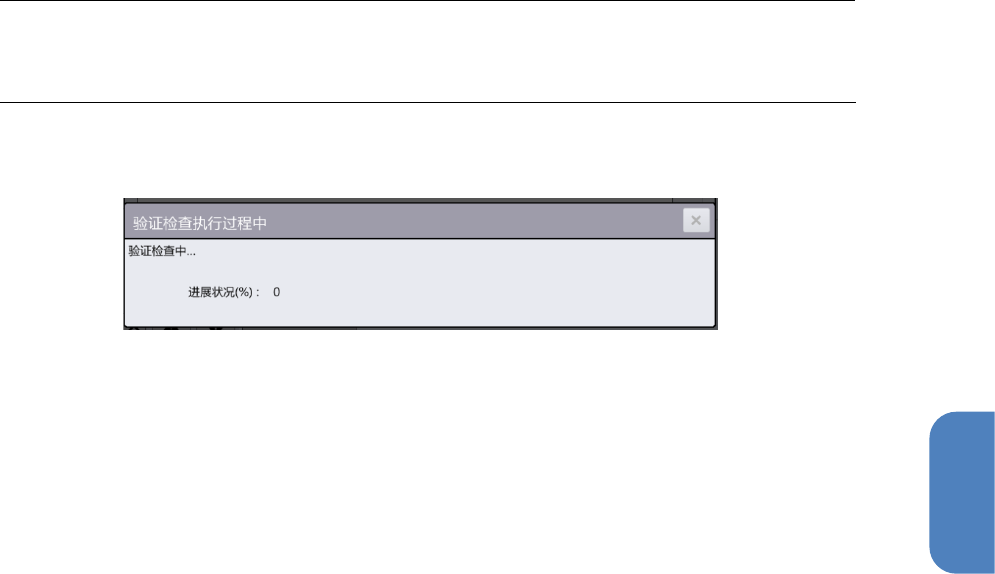

验证检查执行过程中，会显示[验证检查执行过程中]对话框，可确认验证检查的整体进展百分比。
验证检查完毕后，[验证检查执行过程中]对话框会关闭，返回到[安排：连续验证元件]对话框，[选
择供给位置]列表会按照以下模式更新。如果对于验证检查所必要的元件，所有的结果栏均为“OK”，
则[完毕]按钮会变为有效。
第 4 章 操作篇
4-6. 生产补助
138
[实测值]栏的显示
[结果]栏的显示
表示的意思
（空栏） 未核对
在机器设置中设定为进行核对时，元件核对未完毕
的供料器处于无法对验证检查的元件进行吸取动作
的状态。
必须事先进行元件核对。
（空栏） （空栏） 未实施验证检查
(
显示数值
)
OK
验证检查正常完成
执行中错误
NG
验证检查执行中发生机械错误或紧急停止，停止了
检查
无供料器
NG
对象的供给位置未配置供料器，验证检查时失败
元件缺料
NG
对象元件中发生元件缺料，验证检查时失败
吸取错误
NG
对象元件中发生吸取错误，验证检查时失败
识别错误
NG
对象元件中发生识别错误，验证检查时失败
(显示数值)
NG
检查项目为电阻值，电容量时，测量结果的实测值
为上限(%)或下限(%)的范围之外，验证检查判定为
NG
反方向
NG
检查项目为极性时，作为测量结果的极性判定为反
方向
(显示数值)
NG
检查项目为极性时，测量结果的值判定为异常值
（短路）
6 触摸[完毕]。
安排工序的连续验证检查完毕，进入下一安排工序。
生产开始时的验证检查
操作共通面板的[START]按钮，开始生产时，对应以下条件，验证检查会自动执行，验证检查中，如果元
件被判定为 NG，即显示[警告]对话框。
• 生产程序切换后，首次的基板生产时（但，机器设置的[生产开始时，自动进行对象元件的验证检查]要
设定为 ON）
• 发生元件缺料的供料器的元件更换完毕后，对象供给位置的首次吸取时（但，机器设置的[元件缺料开
始时，进行验证检查]要设定为 ON）
• 基板的生产片数的间隔每达到机器设置的[生产中的验证检查间隔（片）]时，要实施新的基板生产前
（但，机器设置的[生产中的验证检查间隔（片）]的值必须为“1”以上）
注意
在
RX-7
中，基板生产开始之前，对于在
[
安排：连续验证检查
]
对话框或
[
验证元件
]
对话框（后
述）中执行元件的验证检查，判定为
OK
的元件，将作为已验证检查完毕的状态处理，不会将
其作为基板生产时自动验证检查的对象元件实施验证检查。（对于判定为
NG
的元件，则会实
施验证检查。）
