第 4 章 操作篇
4-6. 生产补助
140
记号
名称
说明
(a)
选择供给位置
列表显示生产程序中使用的供料器，在要实施连续验证检查的供给位置的执
行栏上用勾选标志选择。（对于无法验证检查的元件，执行栏不会显示复选
框。）
•
执行：要对于对象供料器执行验证检查时，将勾选标志设定为
ON
。
•
装置：显示对象供料器配置的单元号。
•
#
：显示对象供料器配置的供给位置编号。
•
元件名：显示对象供料器中供给元件的元件名。
•
检查项：要对于对象元件设定进行验证检查时，显示验证检查项目为电
阻值，容量（电容容量），极性
3
种中的一种。
•
规格值：对于对象元件设定进行验证检查时，显示作为测量基准的规格
值。（对于极性，显示极性方向的右，上，左，下。）
•
上限
(%)
：验证检查项目为电阻值或电容量时，显示相对于规格值的测
量值误差容许上限值。
•
下限
(%)
：验证检查项目为电阻值或电容量时，显示相对于规格值的测
量值误差容许下限值。
•
实测值：以数值显示验证检查的测量结果。如果发生测量错误时，以文
字显示错误原因。
•
结果：显示验证检查的执行结果。
检查项目的栏为空栏（验证检查对象外）时，对象供料器所有相关行，将以
灰色文字显示。
结果栏显示“NG”时，对象供料器所有相关行，将以红色背景色，白色文字显
示。
(b)
全选 对于[选择供给位置]列表中显示的所有供给部，全部勾选执行。
(c)
全部解除
对于
[
选择供给位置
]
列表中显示的所有供给部，全部取消勾选执行。
(d)
选择 OK 以外
仅对[选择供给位置]列表中显示的结果栏为“OK”以外的元件，勾选执行，其
他则取消勾选。
(e)
细化
显示
[
细化
]
对话框，限制
[
选择供给位置
]
列表中显示的供给部信息。
(f)
对象 用 ON/OFF 按钮选择操作对象单元，限制[选择供给位置]列表的对象单元。
(g)
连续验证
对于
[
选择供给位置
]
列表中执行勾选标志选择为
ON
的所有供给位置，连续
执行验证检查。
(h)
（单独）验证
对于
[
选择供给位置
]
列表中选择的供给位置的元件，单独执行验证检查。
(i)
关闭 完成验证检查，关闭对话框。
第 4 章 操作篇
4-6. 生产补助
141
4
对于生产中自动验证检查中发生 NG 的元件（供料器），该错误的内容会显示在[选择供给位置]列表的
实测值及结果栏中。(结果的显示，与[安排：连续验证检查]对话框相同。)
[验证元件]对话框，可按照[安排：连续验证检查]对话框同样的方法，使用[连续验证]按钮，对[选择供
给位置]列表的执行栏设定为 ON 的元件（供料器位置）连续执行验证检查。
也可使用[单独验证]按钮，仅对[选择供给位置]列表当前选择行的元件（供料器位置），单独执行验证
检查。
验证检查对象的细化

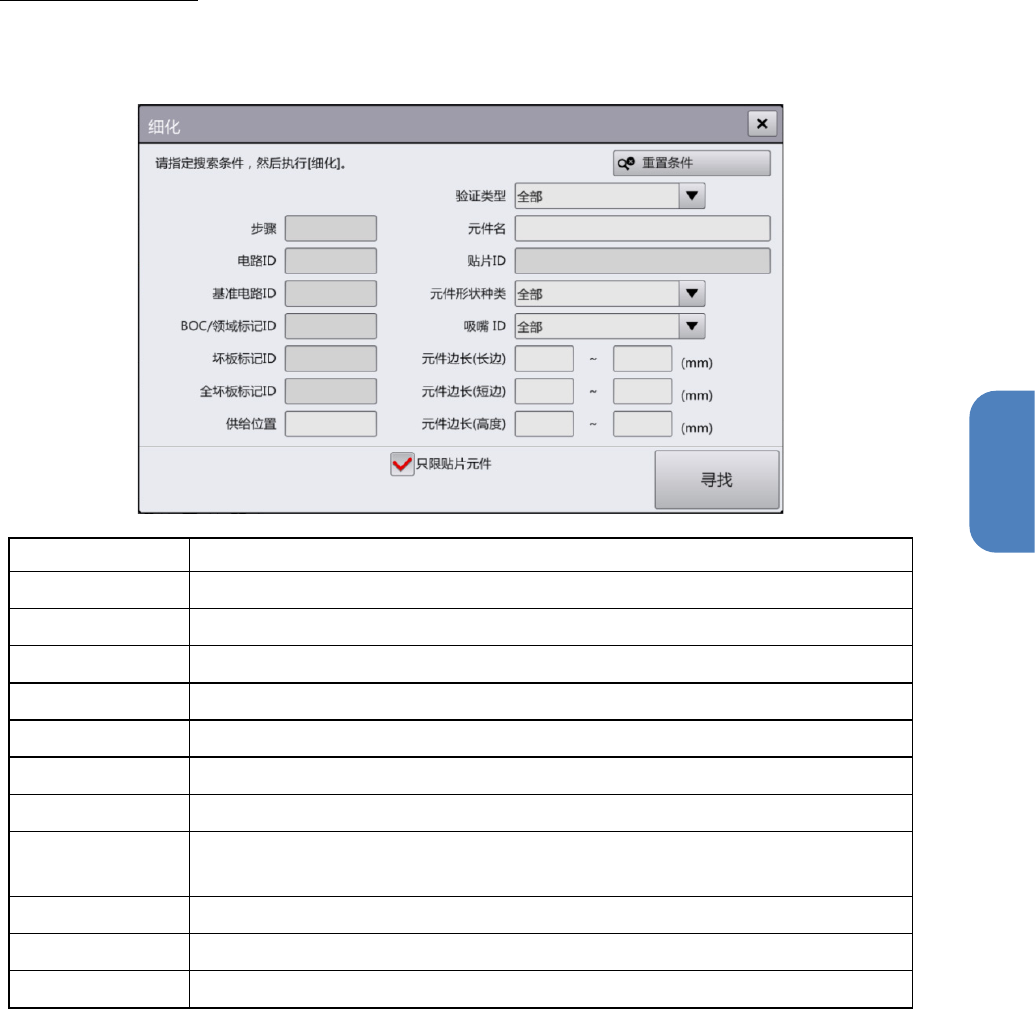

触摸[安排：连续验证检查]对话框以及[验证元件]对话框中的[细化]按钮，即显示[细化]对话框。[细化]
对话框，可编辑细化条件的内容，触摸[寻找]按钮，可按照相应指定内容，对[选择供给位置]列表中显
示的元件信息进行限制显示。
细化条件
说明
步骤
验证检查对象的细化中不使用此项。
电路 ID 验证检查对象的细化中不使用此项。
基准电路 ID 验证检查对象的细化中不使用此项。
BOC/
领域标记
ID
验证检查对象的细化中不使用此项。
坏板标记 ID 验证检查对象的细化中不使用此项。
全坏板标记
ID
验证检查对象的细化中不使用此项。
供给位置 仅从指定的供给位置选出供给元件。如果为空栏，则不进行细化。
验证类型
从
[
全部
]
，
[
电阻值
]
，
[
电容容量
]
，
[
极性
]
中选出选择的验证类型元件。
但如果是
[
全部
]
，则包括验证检查对象外的元件，将所有元件作为对象。
元件名 仅选出元件名中含有指定字符串的元件。如果是空栏，则不进行细化。
贴片
ID
验证检查对象的细化中不使用此项。
元件形状种类
仅选出指定的元件形状种类的元件。如果是空栏，则不进行细化。
第 4 章 操作篇
4-6. 生产补助
142
吸嘴
ID
仅选出元件贴片时使用指定吸嘴
ID
吸嘴的元件。如果选择全部，则不进行细
化。
元件边长(长边)
仅选出元件外形尺寸的长边的长度在指定的尺寸范围内的元件。如果上限值与下
限值均为空栏，则不进行细化。
元件边长(短边)
仅选出元件外形尺寸的短边的长度在指定的尺寸范围内的元件。如果上限值与下
限值均为空栏，则不进行细化。
元件边长(高度)
仅选出元件高度在指定的尺寸范围内的元件。如果上限值与下限值均为空栏，则
不进行细化。
只限贴片元件
勾选此项，则仅选出当前生产程序的贴片步骤信息中要贴片的步骤，不显示通过
设定跳过而设定为不贴片的供料器。
