第 4 章 操作篇
4-8. 记录
151
4
记号
名称
说明
(a)
显示单位
•
装置全体：显示以单元或装置为单位统计的生产管理信
息。
•
按照生产程序：以通道为单位，或按各生产程序显示修改
过的生产管理信息。
(b)
生产管理信息图表 显示生产管理信息的迁移图表。
显示吸取率，贴片率，元件损失率，运行率，生产基板数量，
在不同需时的变化，触摸各项目，可切换图表的种类。
(c)
生产管理信息
（生产中 –机器全体）
显示以单元为单位或装置为单位统计的生产管理信息。
•
生产基板数量：显示已完成的生产基板数量。
•
生产电路数：显示已完成生产基板上的电路数。
•
吸取率
(%)
：显示装置全体（各单元）中的元件吸取率。
•
贴片率
(%)
：显示装置全体（各单元）中的元件贴装率。
•
元件损失率
(%)
：显示装置全体全体（各单元）中的元件
损失率。
•
运行率
(%)
：显示装置全体全体（各单元）中的运行率。
(d)
生产管理信息
（生产中 - 按照生产程序）
以通道为单位，或按各生产程序显示统计的多个程序的生产管
理信息。
•
通道信息：通过
F/R
显示是前后哪个通道。
•
平均贴片需时
(sec)
：显示各个通道进行
1
块基板贴片动作
的平均时间。
•
吸取率
(%)
：显示装置整体（各单元）的元件吸取率。
•
贴片率
(%)
：显示装置整体（各单元）的元件贴片率。
•
元件损失率
(%)
：显示装置整体（各单元）的元件损失
率。
(e)
分批储存/重置
（生产中）
将当前的生产管理信息分批储存到数据库后，全部重置，从新
开始统计。重置前的生产管理信息将作为记录信息保存，可通
过[搜索]选项卡搜索。
每天在开始生产时操作本按钮，可以确认以天为单位的统计结
果。
(f)
表示明细
显示统计的所有生产管理信息。
生产管理信息图表
显示生产管理信息（装置全体），或与生产管理信息（各生产程序）中选中项目相关的时间推移图表及统
计图表。
吸取率
第 4 章 操作篇
4-8. 记录
152
[生产管理信息显示]对话框
触摸[生产管理信息]画面中的[表示明细]，显示各项目的[生产管理信息显示]对话框，可确认统计的所
有生产管理信息。
统计单位有[装置全体]，[按照生产程序]，[供给部]，[贴片头]，[吸嘴]，触摸画面上方的选项卡可切换
显示。
各画面上均会显示以下按钮。
• 全部储存：显示保存对话框，保存生产管理信息。
有关详情，请参阅下述的「保存对话框」。
[
储存]对话框
触摸[生产管理信息显示]对话框中的[全部储存]后，将显示[储存]对话框。
在生产管理信息中输入任意名称，指定要保存的文件夹后触摸[储存]。创建新的文件夹时，触摸[新规作成]
后输入文件夹名称。
记号
名称
说明
(a)
文件夹名 选择文件夹名称列表中显示的文件夹后，将显示路径。
输入文件夹名称。
(b)
新规作成
（新建）
用
[
文件夹名
]
中输入的名称，创建新的文件夹。
(c)
打开按钮
打开文件夹名称列表中选择的文件夹，在文件夹名称列表中显示保存
的数据。
(d)
上级按钮
移动到上
1
级文件夹，并在文件夹名称列表中显示保存的数据。
(e)
文件夹名列表
显示文件夹名称列表，选择要保存生产管理信息的对象文件夹。
(f)
文件名称 输入要保存生产管理信息的文件夹名称。
(g)
储存
按指定的文件名将生产管理信息保存到指定的文件夹中。
第 4 章 操作篇
4-8. 记录
153
4

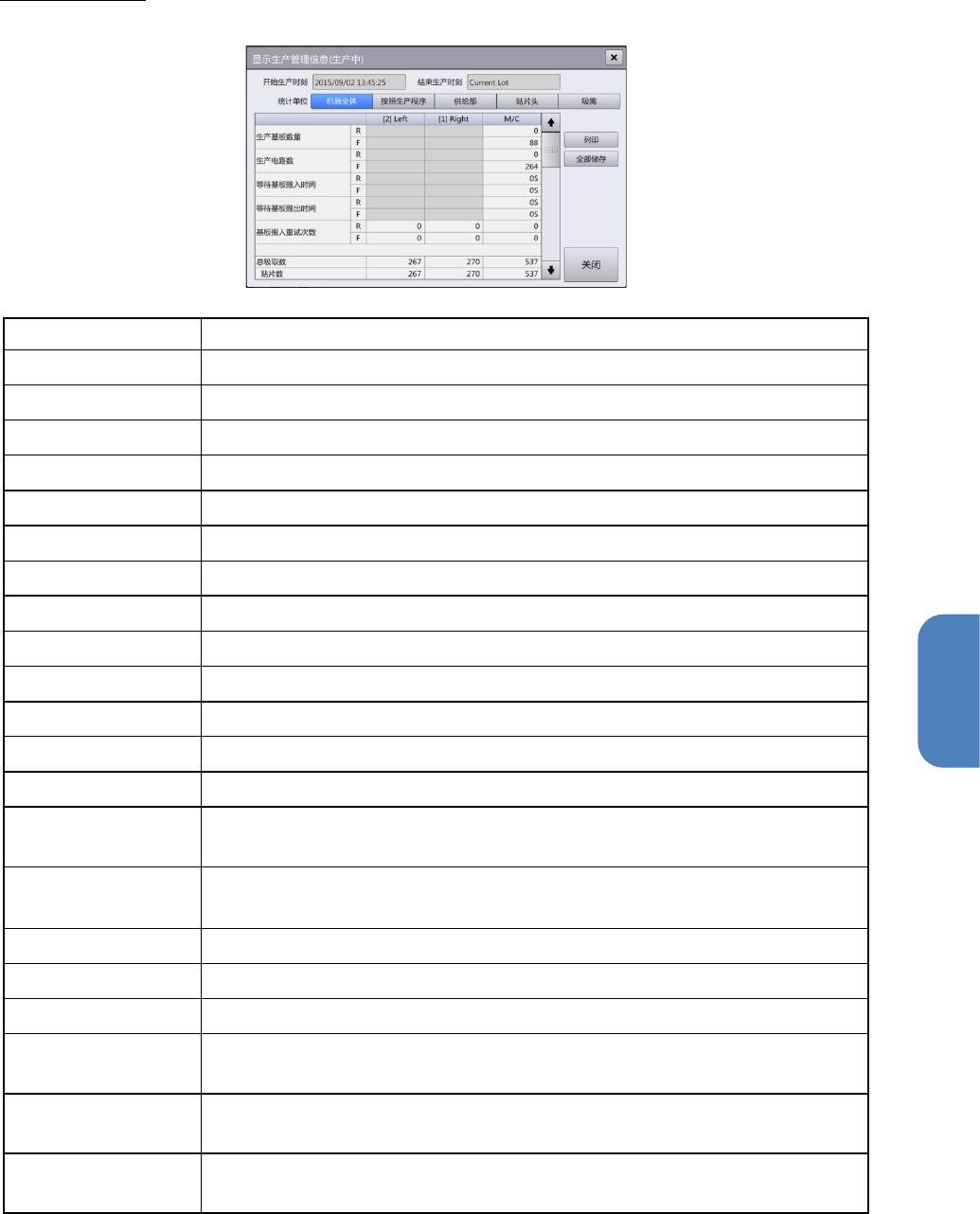

机器全体选项卡
列表显示以单元或装置为单位统计的生产管理信息的详细数据。
名称
说明
生产基板数量
显示装置整体（各通道）的生产基板数量（贴片完成的基板块数）。
生产电路数 显示装置整体（各通道）的生产电路数（贴片完成的基板的电路数）。
等待基板搬入时间
显示装置整体（各通道）的上游单元等待基板搬入时间。
等待基板搬出时间
显示装置整体（各通道）的下游单元等待基板搬出时间。
基板搬入重试次数 显示装置整体（各通道）进行基板搬入重试动作的次数。
总吸取数
显示装置整体（各单元）的总吸取次数（元件的吸取次数）。
贴片数 显示装置整体（各单元）的贴片数量（元件的贴片次数）。
吸取错误次数
显示装置整体（各单元）的未吸取错误次数（元件的吸取失败次数）。
芯片站立 显示装置整体（各单元）的芯片站立次数（检测到芯片站立的次数）。
异元件
显示装置整体（各单元）的异元件的判定次数（元件的图像识别失败次数）。
元件高度异常数
显示装置整体（各单元）的元件高度异常数（检测到元件高度异常的次数）。
强制废弃数 显示装置整体（各单元）的强制废弃数（无法识别元件，强制废弃的次数）。
验证
显示装置全体（各单元）中的验证检查发生的错误次数。
带回元件数
显示装置整体（各单元）的带回元件次数（带回元件检测时发生错误的次
数）。
元件掉落 显示装置整体（各单元）的元件掉落次数。
元件掉落错误仅在使用通用贴片头时可检出，高速贴片头中检测不出。
吸取率 (%) 显示装置整体（各单元）的元件吸取率。
贴片率
(%)
显示装置整体（各单元）的元件贴片率。
元件损失率 (%) 显示装置整体（各单元）的元件损失率。
无元件停止次数
显示装置整体（各单元）的无元件停止次数（因供给部元件用完而停止的次
数）。
BOC 标记识别错误
停止次数
显示装置整体（各单元）的 BOC 标记、领域标记、焊锡标记的识别错误停止
次数（因标记识别失败而停止的次数）。
基板传送错误停止次
数
显示整体（各单元）的基板传送错误停止次数（因基板无法传送，或检测不到
传送结束而停止的次数）。
