第 4 章 操作篇
4-8. 记录
167
4
4-8-6. 设备运行信息

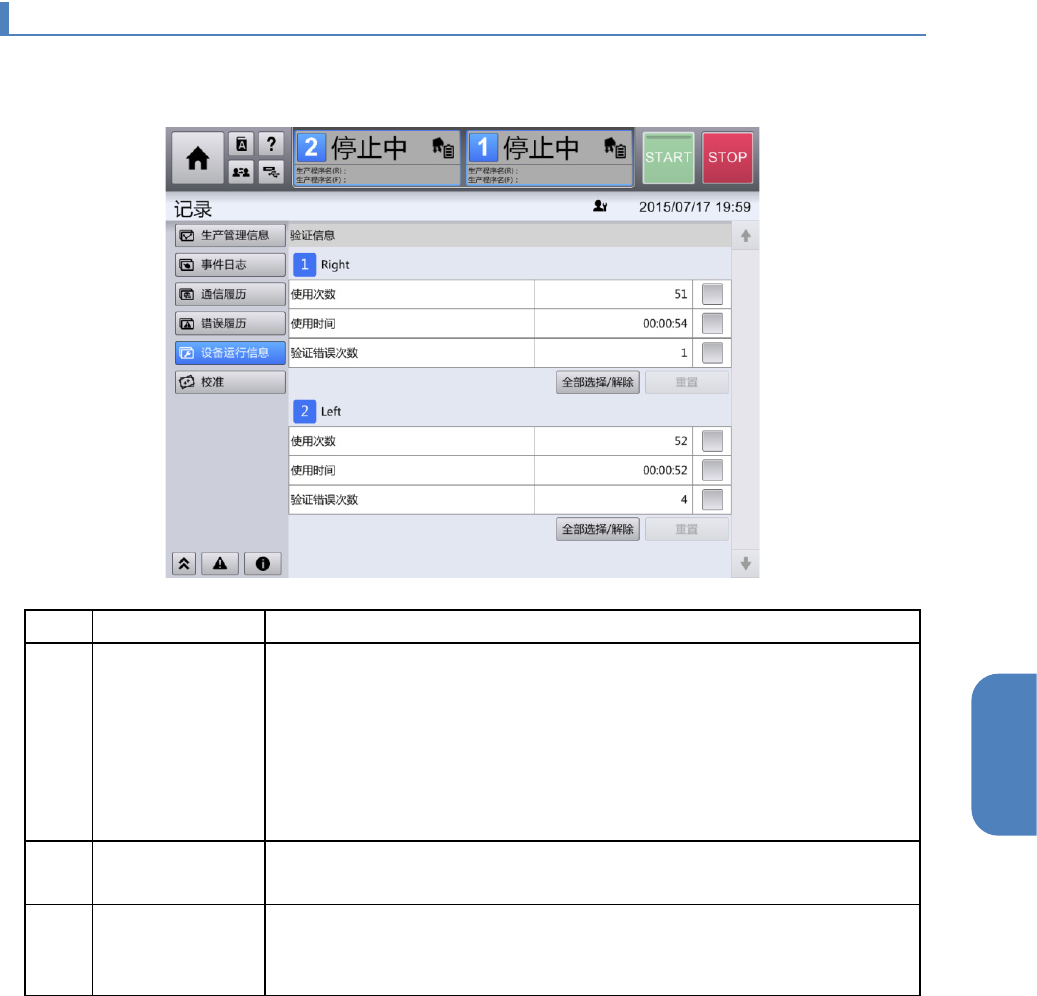

触摸[记录]菜单的[设备运行信息]，即显示[设备运行信息]画面。
[设备运行信息]画面，仅当用户级别为[SUPERVISOR]或[MAINTENANCE]时，才会显示。
记号
名称
说明
(a)
验证信息 显示单元 1 及单元 2 相关 CVS 单元使用状况的
•
使用次数
•
使用时间
•
验证错误次数
的累积信息。
勾选项目右侧复选框，即被选择为按重置按钮重置验证信息的项目。
(b)
全部选择/解除
对于按重置按钮重置验证信息的项目，选择对象单元的所有项目，或解
除选择。
(c)
重置
对于对象单元验证信息右侧的复选框被设定为 ON 的项目数据进行重
置，恢复为初始状态。
使用次数及使用时间会被同时重置，不能仅对单侧进行重置操作。
第 4 章 操作篇
4-8. 记录
168
4-8-7. 校正记录

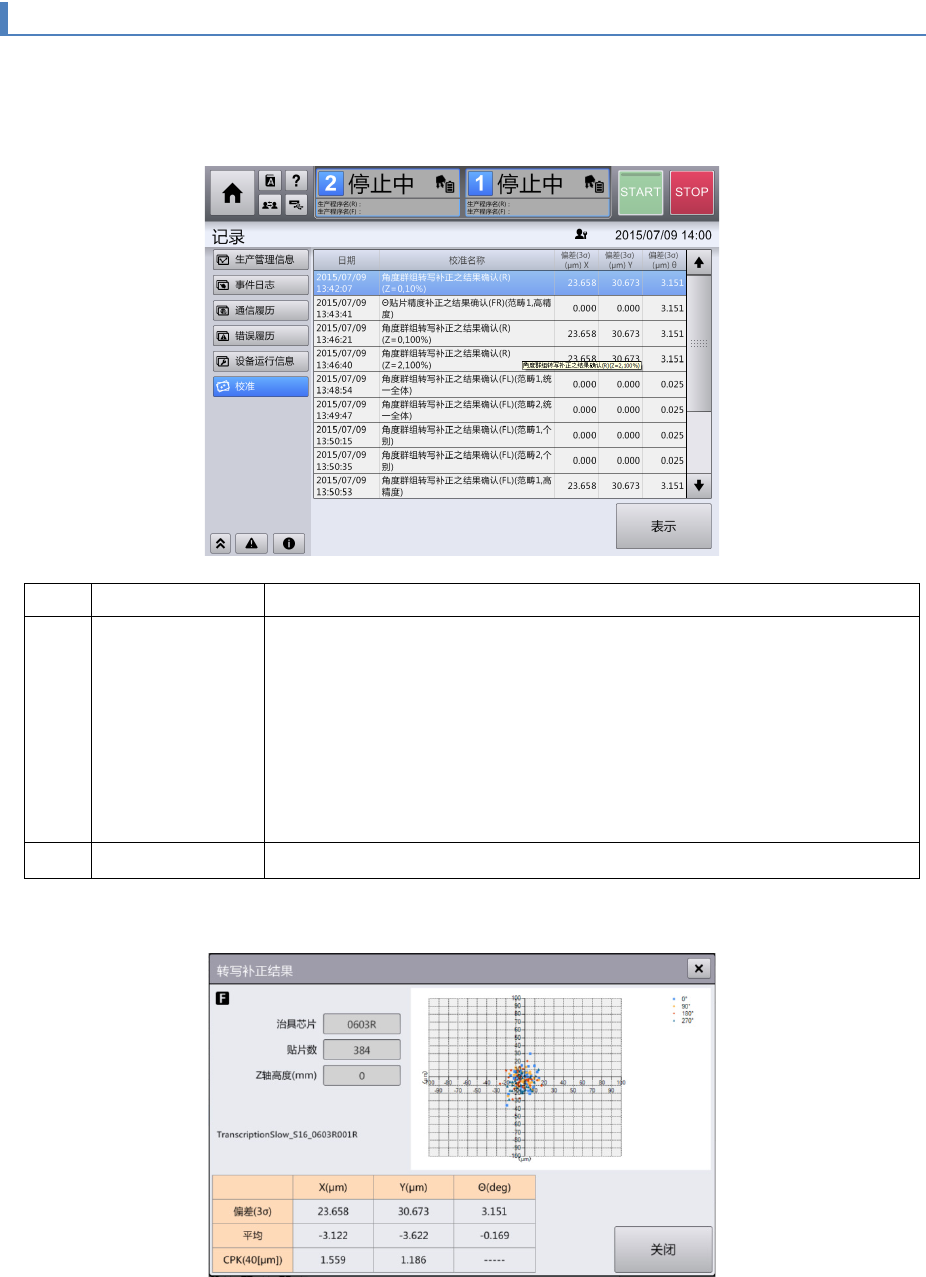

触摸［记录］菜单的［校准］即显示［校准］画面。
在［校准］画面上，将装置校准项目中的各角度转写补正以及进行 Θ 贴片精度补正时的贴片精度测量结
果作为记录信息储存在装置内并显示。
记号
名称
说明
(a)
校准记录列表 显示作为校准的记录信息的以下信息。
•
日期：显示通过校准实施补正确认的日期时间
•
校准名称（作业项目名称）：显示校准的工程名称、以及单元的区
别
(L
或
R)
、
Z
轴的高度等
•
偏差
3σ(X, Y, Θ)
：显示补正确认时
X,Y,Θ
方向贴片精度偏差的
3σ
计算值
※ [吸嘴位置 X 位置补正结果确认]为 X 方向的补正，因此 [偏差 3σ Y]
与 [偏差 3σ θ] 用「---」显示。
(b)
表示
以图形显示
[
校准记录列表
]
中显示的补正结果。
校准结果显示示例
